UTR3
Ультразвуковой передатчик/приёмник
 |
Основные характеристики
UTR3 - гибридная схема, которая позволяет реализовать, с добавлением нескольких внешних компонентов, сверхзвуковой чувствительный элемент
Обнаружение базируется на изменении амплитуды полученных ультразвуковых сигналов (40КГц) вследствие перемещения объекта
Благодаря толстоплёночной гибридной технологии показывают стабильные электрические характеристики
|
Особенности
- входной усилитель по переменному току с автоматическим управлением крутизны
| Применения
- автомобильные сигнальные системы
- жилые и коммерческие системы безопасности
- автоматические системы открытия дверей
|

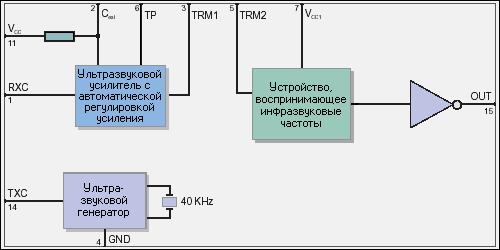

| Блок-диаграмма |
 |
| Электрические характеристики
| Токр.=25°С, если иначе не определено
|
| | Характеристики |
Мин. |
Тип. |
Макс. |
Ед. измер. |
| Ucc |
Напряжение питания |
9 | 12 |
16 | В |
| Iраб |
Потребляемый ток | |
15 | |
mA |
| G |
Коэффициент усиления ультразвукового усилителя | |
50 | |
dB |
| Fu |
Ультразвуковая частота |
38 | 40 |
42 | КГц |
| Iвых |
Ток стока на выходе 2 | | |
20 | mA |
| Траб |
Диапазон рабочих температур |
-20 | |
+80 | °C |
|
Назначение выводов
- RXC Вход от ультразвукового пьезокерамического приёмника (RXCAP)
- Cext Внешний конденсатор фильтра питания
- TRM1 Внешний подстроечный резистор
- GND Земля
- TRM2 Внешний подстроечный резистор
- TP Контрольная точка
- Vcc Напряжение питания +5В
- Vcc Напряжение питания +12В
- TXC Выход на ультразвуковой пьезокерамический передатчик (TXCAP)
- OUT Выходной сигнал ( Uвых 'низкое, если объект двигается)
| Механические размеры
|

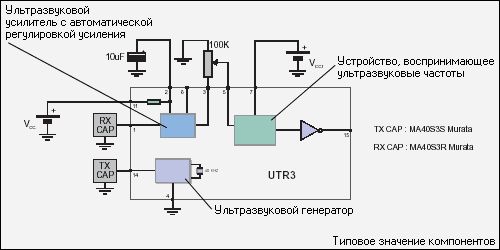

| Типовое применение |
 |
|
|
