Одной из распространенных задач, стоящих перед человеком уже на протяжении многих лет, по-прежнему остается контроль и регулирование температуры. Именно от точности поддержания этого параметра зачастую зависит качество выполнения многих техпроцессов.

В настоящее время существует несколько решений, позволяющих регулировать температуру. Наиболее распространенные недорогие терморегуляторы, представленные сегодня на рынке, реализуют принцип релейного регулирования, при котором нагреватель отключается при заданной температуре и вновь включается при опускании температуры ниже какого либо предела. Основным недостатком данного способа является невозможность точного поддержания температуры, ее «плавание» - что зачастую не удовлетворяет поставленным требованиям.

Решить задачу точного поддержания температуры способны микропроцессорные регуляторы, реализующие принцип пропорционально-интегрального регулирования. Они свободны от описанных выше недостатков, не зависят от теплоемкости и инерционности системы,  и при правильной настройке могут быть встроены практически в любую систему.

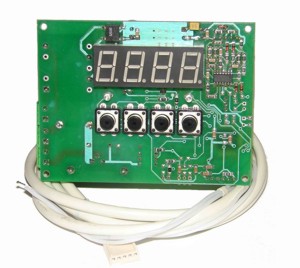

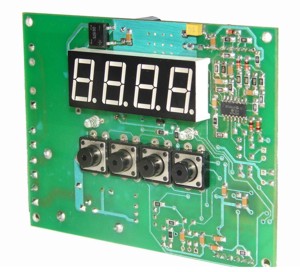

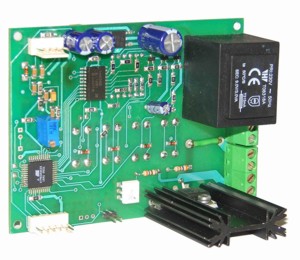

Один из таких регуляторов - бескорпусной одноканальный терморегулятор TР_TП_TXA_300. Терморегулятор прост в управлении,  уже имеет встроенных управляющий элемент (оптосимистор), что дает возможность при подключении реализовать принцип «купил-включил-работай». Все основные параметры регулирования доступны для ввода с панели кнопок, работа с ним интуитивно понятна.

Полную инструкцию по работе можно скачать: Инструкция к терморегулятору TP300

Особенности:

·        Номинальное напряжение питания терморегулятора (220±22) В (50±1) Гц

·        Потребляемая мощность 4ВА

·        Пропорционально-интегральный алгоритм регулирования температуры

·        Время установления рабочего режима, исчисляемое с момента включения терморегулятора не более 3 с

·        Диапазон регулирования температуры (задания уставки) от 20 до +300°С

·        Датчик температуры - термопара типа ТХА (поставляется в комплекте)

·        Основная приведенная погрешность измерения 1 %.

·        Точность задания уставки по температуре - 1°С

·        Диапазон регулирования времени выдержки таймера от 1мин. до 900мин

·        Точность отработки выдержки таймера ±5%

·        Максимальный ток терморегулятора, коммутируемый встроенным оптосимистором, при активной и индуктивной нагрузке (cos φ ≥ 0,6) - 10,0 А

·        Период широтно-импульсного управления 2,5 сек. ±1%

·        Габаритные размеры терморегулятора не более 100х75х65мм

·        Инструкция на русском языке с описанием настройки регулятора и его запуска.

Комплект поставки:

1)      Терморегулятор TР_TП_TXA_300

2)      Термопара типа ТХА с кабелем подключения.
