Разъемы штыревого
соединения
|
|
Различного
типа и конфигураций, все на складе.
Смотри полный каталог штыревых разъемов по ссылке |
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
|

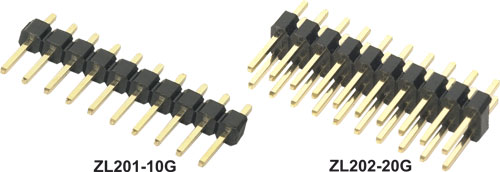

ZL201/202 - Планки со штыревыми
контактами на плату, прямые, растр 2.54 мм
|
|
 |
|
Тип разъема |
"папа" |
|
Разъем |
планка со штыревыми контактами |
|
Контакты |
"папа" |
|
Версия |
прямой |
|
Монтаж |
THT |
|
Шаг контактов |
2,54 мм |
|
Размеры выводов |
дл. 3 мм |
|
Покрытие контакта |
gold flash |
|
Серия
ZL201 на складе
Серия
ZL202 на складе |
|
|
|
|

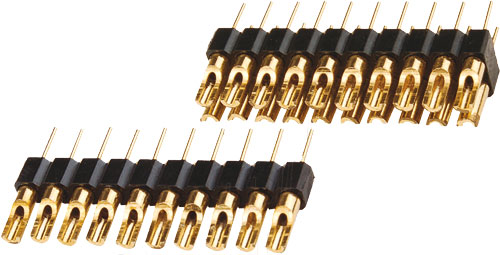

ZL210 - Планки со штыревыми
контактами на плату, прямые, растр 2.54 мм с отводами для
пайки проводов
|
|
 |
|
Производитель |
CONNFLY |
|
Контакты |
"папа" |
|
Покрытие контакта |
позолота |
|
Шаг контактов |
2,54 мм |
|
Разъем |
планка со штыревыми контактами |
|
Версия |
прямой; контакты точеные |
|
Монтаж |
THT; под
пайку; на кабель |
|
Тип разъема |
"папа" |
|
Серия
ZL210 на складе |
|
|
|
|

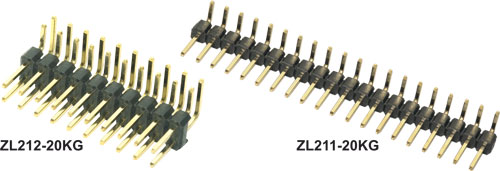

ZL211/212 - Планки со штыревыми
контактами на плату, угловые, растр 2.54 мм
|
|
|
| |
|

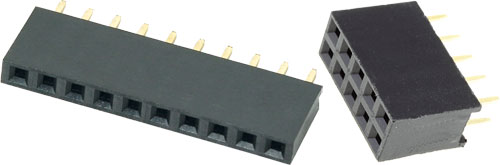

ZL262 - Гнезда на плату
прямые, растр 2.54 мм
|
|
 |
|
Тип разъема |
"мама" |
|
Разъем |
гнездо |
|
Версия |
прямой |
|
Шаг контактов |
2,54 мм |
|
Максимальный ток |
3 А |
|
Покрытие контакта |
позолота |
|
Макс. сопротивление контакта |
30 мОм |
|
Рабочая температура |
-55...105°C |
|
Размеры выводов |
дл. 3,2 мм |
|
Высота |
8,5 мм |
|
Серия
ZL262 на складе |
|
| |
|

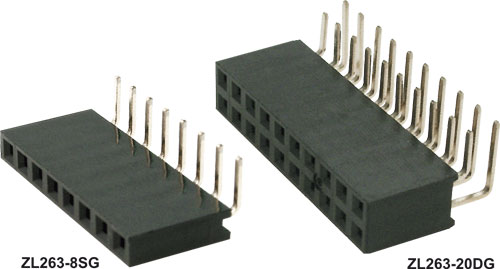

ZL263 - Гнезда угловые на
плату, растр 2.54 мм
|
|
 |
|
Тип разъема |
"мама" |
|
Разъем |
гнездо |
|
Версия |
угловой |
|
Монтаж |
THT |
|
Шаг контактов |
2,54 мм |
|
Максимальный ток |
3 А |
|
Покрытие контакта |
позолота |
|
Рабочая температура |
-55...105°C |
|
Размеры выводов |
дл. 3,2 мм |
|
Серия
ZL263 на складе |
|
| |
|

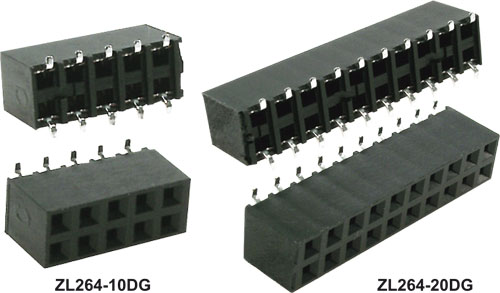

ZL264 - Гнезда на плату
SMD, растр 2.54 мм
|
|
 |
|
Тип разъема |
"мама" |
|
Разъем |
гнездо |
|
Версия |
прямой |
|
Монтаж |
SMD |
|
Шаг контактов |
2,54 мм |
|
Покрытие контакта |
позолота |
|
Рабочая температура |
-55...105°C |
|
Серия
ZL264 на складе |
|
| |
|

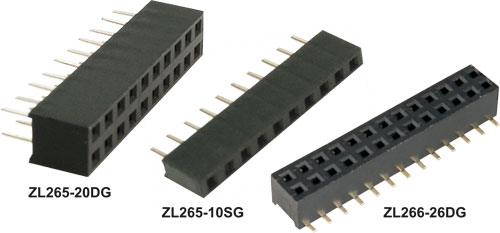

ZL266
-
Гнезда для печатных плат прямые, растр 2 мм
|
|
|
| |
|

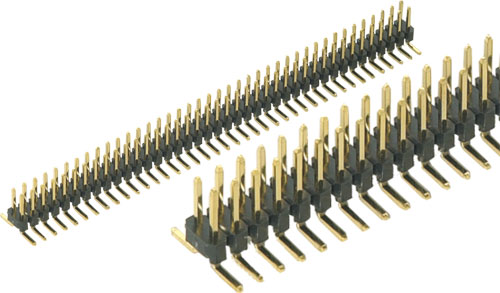

ZL301 - Планки со
штыревыми контактами, 2 ряда, растр 2.54 мм, SMD
|
|
 |
|
Тип разъема |
"папа" |
|
Разъем |
планка со штыревыми контактами |
|
Контакты |
"папа" |
|
Версия |
прямой |
|
Монтаж |
SMD |
|
Шаг контактов |
2,54 мм |
|
Тестовое напряжение АС |
1 кВ |
|
Номинальный ток |
1 А |
|
Покрытие контакта |
позолота |
|
Размеры выводов |
0,64 x 0,64 x 3,1 мм |
|
Серия
ZL301 на складе |
|
| |
|

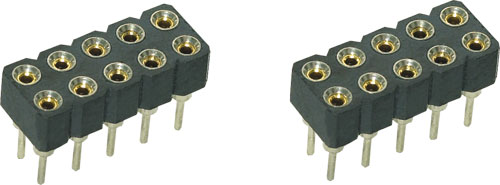

ZL304 - Прецизионные
гнезда для печатных плат, 2 ряда, растр 2.54 мм
|
 |
|
Тип разъема |
"мама" |
|
Разъем |
гнездо |
|
Версия |
прямой; контакты
точеные |
|
Монтаж |
THT |
|
Шаг контактов |
2,54 мм |
|
Покрытие контакта |
позолота |
|
Размеры выводов |
дл. 3,2 мм |
|
Высота профиля |
4,2 мм |
|
Ширина |
5,08 мм |
|
Серия
ZL304 на складе |
|
| |
|
ZL307 -
Прецизионные гнезда на плату, высота 7 мм, растр 2.54 мм
|
 |
|
Тип разъема |
"папа" |
|
Разъем |
гнездо |
|
Контакты |
"мама" |
|
Версия |
прямой; контакты
точеные |
|
Монтаж |
THT |
|
Шаг контактов |
2,54 мм |
|
Покрытие контакта |
позолота |
|
Размеры выводов |
дл. 3 мм |
|
Высота профиля |
7 мм |
|
Серия
ZL307 на складе |
|
| |
|

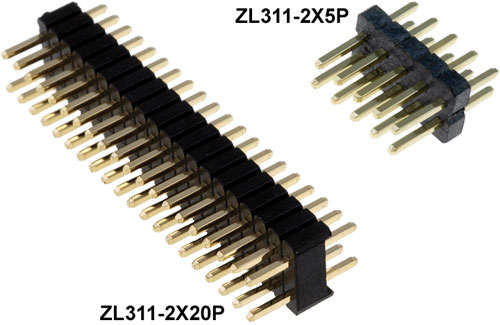

ZL311 - Планки со
штыревыми контактами, прямые, в растре 1,27 мм
|
|
 |
|
Тип разъема |
"папа" |
|
Разъем |
планка со штыревыми контактами |
|
Контакты |
"папа" |
|
Версия |
прямой |
|
Монтаж |
THT |
|
Шаг контактов |
1,27 мм |
|
Покрытие контакта |
позолота |
|
Серия
ZL311 на складе |
|
| |
| |
|
