Преобразователи напряжения » DC/DC преобразователи » Жесткие условия эксплуатации »



Производитель Power One - [ серия "IMX" на складе, цены ]



DC/DC-преобразователи мощностью 4-35 Вт для установки на печатную плату

Состав серии IMX




Серия Pвых, Вт Uвх, В Кол-во выходов Uвых, В
(Iвых макс, А)
КПД, % Габаритные размеры,мм
IMX4 4 8.4...36,
16.8...75,
40...121
1 или 2 3,3, 5.1, 12, 15, 24
5/5; 12/12; 15/15; 24/24
82 30х20х8.5
IMX7 5-7 8.4…36,
16.8…75,
40…121,
60…150
1 или 2 3,3, 5.1,
5/5; 12/12; 15/15; 24/24
82 2”x1”
(51x25.4x10.5)

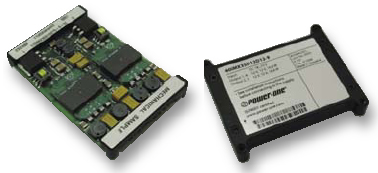

IMX35 35 8.4…36,
16.8…75,
40…121,
60…150
4 5/5/5/5; 12/12/12/12;
15/15/15/15;
5/5/12/12, 5/5/15/15
88 76.2x63.2x10.5



DC/DC-преобразователи мощностью 4 Вт для установки на печатную плату

Серия IMX

Производитель Power-One


Основные параметры:


  • Диапазон входного напряжения 4:1, 3:1

  • Электрическая прочность изоляции 2 кВ постоянного тока (у моделей 70IMX4),
          1.5 кВ постоянного тока (остальные модели)

  • Защита от короткого замыкания, перенапряжения

  • Диапазон рабочих температур: -40…+85°C

  • Точность установки выходного напряжения ±0,8%

  • Нестабильность выходного напряжения ±1% при изменении входного напряжения

  • Нестабильность выходного напряжения при изменении нагрузки
         в диапазоне 10-100%: ±3%

  • Высокий КПД до 82%

  • Возможность последовательно или параллельного включения

  • Высокая надежность: расчетное время на отказ (MTBF по MIL-HDBK-217F) до 2,6 млн. час

  • Сертифицированы по UL1950, IEC/EN 60950, CE для 70IMX4

  • Пластиковый корпус DIP24: 33х20х8,5 мм

  • Масса 10 г

    Применения:


  • Транспорт

  • Железнодорожное оборудование (70IMX4)

  • Промышленная автоматика

  • Телекоммуникации

    Стойкость к внешним факторам:


  • Диапазон рабочих температур: -60…+85°C

  • Влажность 98% при 35°C

  • Многократные механические удары 100g, 6 мс, 18 раз (3 раза в каждом направлении)

  • Многократные механические удары 40g, 6 мс, 6000 раз (1000 раз в каждом направлении)

  • Вибрации 5g с частотой 60-2000 Гц (2.5 час в каждом направлении)

  • Ускорения 0,05g/Гц, 10-500 Гц, 4,9g (1 час в каждом направлении)

  • Соляной туман: концентрация 5% при 30°C, продолжительность 2 час на цикл, хранение при 40°C, 93% влажности, 22 часа на цикл, 3 цикла



    Наименование Uвх, В Uвых1, В Iвых1, мА Uвых2, В Iвых2, мА
    20IMX4-03-8 8.4...36 3.3 900 - -
    20IMX4-0505-8 8.4...36 +5 350 -5 350
    20IMX4-05-8 8.4...36 5 700 - -
    20IMX4-1212-8 8.4...36 +12 170 -12 170
    20IMX4-12-8 8.4...36 12 340 - -
    20IMX4-1515-8 8.4...36 +15 140 -15 140
    20IMX4-15-8 8.4...36 15 280 - -
    20IMX4-2424-8 8.4...36 +24 80 -24 80
    40IMX4-03-8 16.8...75 3.3 900 - -
    40IMX4-0505-8 16.8...75 +5 350 -5 350
    40IMX4-05-8 16.8...75 5 700 - -
    40IMX4-1212-8 16.8...75 +12 170 -12 170
    40IMX4-12-8 16.8...75 12 340 - -
    40IMX4-1515-8 16.8...75 +15 140 -15 140
    40IMX4-15-8 16.8...75 15 280 - -
    40IMX4-2424-8 16.8...75 +24 80 -24 80
    70IMX4-0505-8 40...121 +5 350 -5 350
    70IMX4-05-8 40...121 5 700 - -
    70IMX4-12-8 40...121 12 340 - -
    70IMX4-15-8 40...121 15 280 - -
  •
