Преобразователи напряжения » DC/DC преобразователи » Для сигнальных процессоров и цифровой техники »



Производитель Texas Instruments - [ серия "PTH" на складе, цены ]

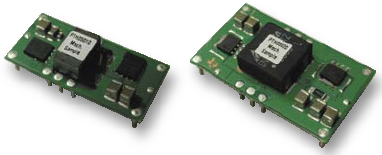

Неизолированные POL (Point-of-Load) преобразователи для сигнальных процессоров и программируемых матриц

Серии PTH

Производитель Texas Instruments


Особенности

  • Выходное напряжение регулируемое: 0,8-3,6 В

  • КПД до 95%

  • Дистанционное включение/выключение

  • Отключение выхода от нагрузки до завершения плавного запуска

  • Изменение выходного напряжения скачком ±5%

  • Управление плавной подачей напряжения на нагрузку

  • Защита от перегрузки, автовосстановление

  • Диапазон рабочих температур: -40…+85°C

  • Сертифицировано по UL1950, CSA22.2950, EN60950 VDE

  • Совместимо с аналогичными изделиями POLA™

    Параметры


  • Входное напряжение 5 В

  • Диапазон входного напряжения ±10%

  • Выходной ток до 15 А

  • Точность установки выходного напряжения ±2%

  • Нестабильность выходного напряжения ±10 мВ при изменении входного напряжения на ±10%

  • Нестабильность выходного напряжения ±12 мВ при изменении нагрузки 0-100%

  • Масса 5 г

    Модули серии PTH разработаны для приложений, потребляющих большие токи при низких напряжениях питания. Выходное напряжение регулируется всего одним 1% резистором.

    Функции

  • Функция Auto-Track позволяет получить на выходе напряжение, совпадающее с формой сигнала на входе Track.

  • Функция Margin Up/Down разрешает изменять выходное напряжение модуля в пределах +/-5%, что удобно для проверки работоспособности системы при некотором изменении напряжения питания.

  • Pre-Bias Startup отключает выход от нагрузки до завершения плавного запуска.

  • Использование удаленной обратной связи позволяет компенсировать падение напряжение на проводах или дорожках от источника до нагрузки.

    Большое разнообразие функций, компактность и высокий КПД делают эти модули прекрасной альтернативой стандартным источникам питания для систем, построенных на основе DSP, FPGA, ASIC и т.д.



    Состав серии PTH



    Модель Uвх,
    В
    Uвых,
    В
    Iвых,
    А
    Вкл/выкл POLA Защита
    по
    току
    PreBias AutoTrack Margin
    Up/Down
    Удаленная
    ОС
    Защита
    по
    температуре
    PTH03000W 3.3 0,9-2,5 6   + +         +
    PTH05000W 5 0,9-3,6 6   + + +       +
    PTH12000W 12 1,2-5,5 6   + +         +
    PTH03050W 3.3 0,8-2,5 6 + + + + +
    PTH05050W 5 0,8-2,5 6 + + + + +
    PTH12050W 12 1,2-5,5 6 + + +   +
    PTH03060W 3.3 0,8-2,5 10 + + + + + + +
    PTH05060W 5 0,8-2,5 10 + + + + + + +
    PTH12060W 12 1,2-5,5 10 + + +   + + +
    PTH03010W 3.3 0,8-2,5 15 + + + + + + +
    PTH05010W 5 0,8-2,5 15 + + + + + + +
    PTH12010W 12 1,2-5,5 12 + + +   + + +
    PTH03020W 3.3 0,8-2,5 22 + + + + + + + +
    PTH05020W 5 0,8-2,5 22 + + + + + + + +
    PTH12020W 12 1,2-5,5 18 + + +   + + + +
    PTH03030W 3.3 0,8-2,5 30 + + + + + + + +
    PTH05030W 5 0,8-2,5 30 + + + + + + + +
    PTH12030W 12 1,2-5,5 26 + + + + + + + +
  •
