DC/DC-преобразователи выходной мощностью 1 Вт в корпусе SIP7 с одним и
двумя выходами
Серия RB
Производитель Recom
Однополярный вход - двуполярный выход
Совместимость по выводам с продукцией других производителей
(промышленный стандарт)
Электрическая прочность изоляции: 1 кВ (2 кВ для моделей с суффиксом "H")
Высокий КПД: до 85 %
Частота преобразования: 100 кГц (тип.)
Основные параметры:
Точность установки выходного напряжения: ±5 %
Изменение выходного напряжения: 1,2 % при изменении вход- ного напряжения
1 %
Изменение выходного напряжения при изменении нагрузки от 10 до 100 %:
-для моделей с Uвх 1,8 и 3,3 В: 20 %
-для моделей с Uвх 5 В: 15 %
-для моделей с Uвх 9, 12, 15, 24 В: 10 %
КПД:
70 % мин.
Уровень шумов в полосе 20 МГц:
100 мВ пик-пик для моделей с од но по ляр ным выходом,
±75 мВ пик-пик для моделей с дву по ляр ным выходом
Защита от короткого замыкания: 1 с
Диапазон рабочих температур: -40…+85 °C
Диапазон температур хранения: -55…+125 °C
Размеры корпуса: 19,6x6,0x10,2 мм
Масса: 2,2 г

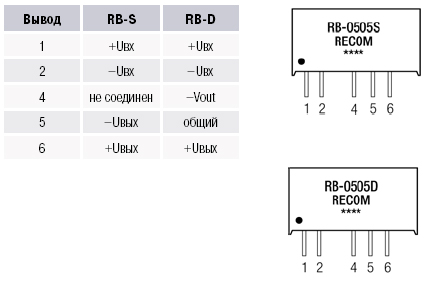

| Наименование* |
Суффикс при
прочности изоляции 2 кВ |
Uвх, В |
Uвых, В |
Iвых, мА |
КПД, % |
|
RB-XX1.8S |
(H) |
1.8,3.3,5,9,12,15,24 |
1.8 |
555 |
70 |
|
RB-XX3.3S |
(H) |
1.8,3.3,5,9,12,15,24 |
3.3 |
303 |
75 |
|
RB-XX05S |
(H) |
1.8,3.3,5,9,12,15,24 |
5 |
200 |
70-78 |
|
RB-XX09S |
(H) |
1.8,3.3,5,9,12,15,24 |
9 |
111 |
70-78 |
|
RB-XX12S |
(H) |
1.8,3.3,5,9,12,15,24 |
12 |
84 |
78-82 |
|
RB-XX15S |
(H) |
1.8,3.3,5,9,12,15,24 |
15 |
66 |
80-84 |
|
RB-XX24S |
(H) |
1.8,3.3,5,9,12,15,24 |
24 |
42 |
74-85 |
|
RB-XX1.8D |
(H) |
1.8,3.3,5,9,12,15,24 |
±1.8 |
±278 |
70 |
|
RB-XX3.3D |
(H) |
1.8,3.3,5,9,12,15,24 |
±3.3 |
±152 |
70 |
|
RB-XX05D |
(H) |
1.8,3.3,5,9,12,15,24 |
±5 |
±100 |
70-78 |
|
RB-XX09D |
(H) |
1.8,3.3,5,9,12,15,24 |
±9 |
±56 |
75-80 |
|
RB-XX12D |
(H) |
1.8,3.3,5,9,12,15,24 |
±12 |
±42 |
78-84 |
|
RB-XX15D |
(H) |
1.8,3.3,5,9,12,15,24 |
±15 |
±33 |
80-84 |
|
RB-XX24D |
(H) |
1.8,3.3,5,9,12,15,24 |
±24 |
±21 |
80-84 |
* вместо XX подставляется значение входного
напряжения из соответствующей колонки таблицы. Например, RB-3.305SH - DC/DC
преобразователь с Uвх = 3.3 В и Uвых = 5 В и электрической прочностью
изоляции 2 кВ.
|
|
