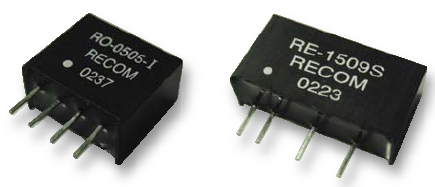

DC/DC-преобразователи выходной мощностью 1 Вт в корпусе SIP4/SIP7
Cерии RO и RE
Производитель Recom

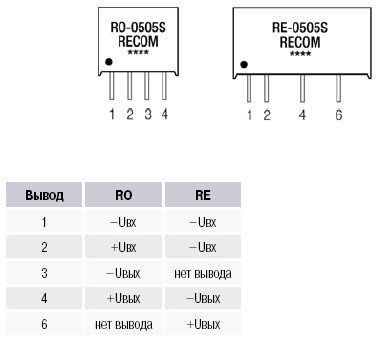

Совместимость по выводам с продукцией других производителей
(промышленный стандарт)
Герметичный корпус
Электрическая прочность изоляции: 1 кВ (2 кВ для моделей с суффиксом "H")
Частота преобразования: 50 кГц (мин.), 100 кГц (тип.)
Основные параметры:
Точность установки выходного напряжения: ±5%
Изменение выходного напряжения: 1,2 % при изменении вход- ного напряжения
1 %
Изменение выходного напряжения при изменении нагрузки от 10 до 100 %:
-для моделей с Uвх 1,8 и 3,3 В: 20 %
-для моделей с Uвх 5 В: 15 %
-для моделей с Uвх 9, 12, 15, 24 В: 10 %
КПД:
70 % мин.
Уровень шумов: 100 мВ пикXпик
Защита от короткого замыкания: 1 с
Диапазон рабочих температур: -40…+85 °C
Диапазон температур хранения: -55…+125 °C
Размеры корпуса:
RO (SIP4) - 11,5x6,0x10,0 мм,
RE (SIP7) - 19,6x6,0x10,0 мм
Масса:
RO - 1,4 г,
RE - 2,2 г
Наименование*,
корпус SIP4 |
Наименование*,
корпус SIP7 |
Суффикс при
прочности изоляции 2 кВ |
Uвх, В |
Uвых, В |
Iвых, мА |
КПД, % |
|
RO-XX1.8S |
RE-XX1.8S |
(H) |
1.8,3.3,5,9,12,15,24 |
1.8 |
555 |
70 |
|
RO-XX3.3S |
RE-XX3.3S |
(H) |
1.8,3.3,5,9,12,15,24 |
3.3 |
303 |
75 |
|
RO-XX05S |
RE-XX05S |
(H) |
1.8,3.3,5,9,12,15,24 |
5 |
200 |
70-78 |
|
RO-XX09S |
RE-XX09S |
(H) |
1.8,3.3,5,9,12,15,24 |
9 |
111 |
70-78 |
|
RO-XX12S |
RE-XX12S |
(H) |
1.8,3.3,5,9,12,15,24 |
12 |
84 |
78-82 |
|
RO-XX15S |
RE-XX15S |
(H) |
1.8,3.3,5,9,12,15,24 |
15 |
66 |
80-84 |
|
RO-XX24S |
RE-XX24S |
(H) |
1.8,3.3,5,9,12,15,24 |
24 |
42 |
74-85 |
*
вместо XX подставляется значение входного напряжения из соответствующей
колонки таблицы. Например, RE-3.305S - DC/DC преобразователь с Uвх = 3.3 В
и Uвых = 5 В и электрической прочностью изоляции 1 кВ; RO-0924SH - DC/DC
преобразователь с Uвх = 9 В и Uвых = 24 В и электрической прочностью
изоляции 2 кВ.
|
|
