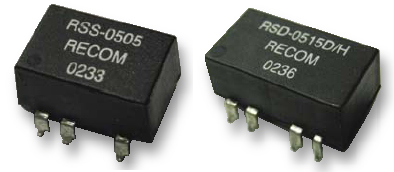

DC/DC-преобразователи выходной мощностью 1 Вт в корпусе SMD с одним и двумя выходамии

Cерии RSS и RSD

Производитель Recom




  • Однополярный вход - двуполярный выход

  • Совместимость по выводам с продукцией других производителей
         (промышленный стандарт)

  • Электрическая прочность изоляции: 1 кВ (2 кВ для моделей с суффиксом "H")

  • Высокий КПД: до 85 %

  • Частота преобразования: 100 кГц (тип.)


    Основные параметры:



  • Точность установки выходного напряжения: ±5 %

  • Изменение выходного напряжения 1,2 % при изменении входного напряжения 1 %

  • Изменение выходного напряжения при изменении нагрузки от 10 до 100 %:
         -для моделей с Uвх 1,8 и 3,3 В: 20 %
         -для моделей с Uвх 5 В: 15 %
         -для моделей с Uвх 9, 12, 15, 24 В: 10 %


  • КПД: 70% мин.

  • Уровень шумов в полосе 20 МГц: 100 мВ пик-пик для моделей с однополярным выходом, ±75 мВ пик-пик для моделей с двуполярным выходом

  • Защита от короткого замыкания: 1 с

  • Диапазон рабочих температур: -40…+85 °C

  • Диапазон температур хранения: -55…+125 °C

  • Масса: 2,2 г



    Наименование* Uвх, В Uвых, В Iвых, мА КПД, %
    RSS-XX1.8 1.8,3.3,5,9,12,15,24 1.8 555 70
    RSS-XX3.3 1.8,3.3,5,9,12,15,24 3.3 303 75
    RSS-XX05 1.8,3.3,5,9,12,15,24 5 200 70-78
    RSS-XX09 1.8,3.3,5,9,12,15,24 9 111 70-78
    RSS-XX12 1.8,3.3,5,9,12,15,24 12 84 78-82
    RSS-XX15 1.8,3.3,5,9,12,15,24 15 66 80-84
    RSS-XX24 1.8,3.3,5,9,12,15,24 24 42 74-85
    RSD-XX1.8 1.8,3.3,5,9,12,15,24 ±1.8 ±278 70
    RSD-XX3.3 1.8,3.3,5,9,12,15,24 ±3.3 ±152 70
    RSD-XX05 1.8,3.3,5,9,12,15,24 ±5 ±100 70-78
    RSD-XX09 1.8,3.3,5,9,12,15,24 ±9 ±56 75-80
    RSD-XX12 1.8,3.3,5,9,12,15,24 ±12 ±42 78-84
    RSD-XX15 1.8,3.3,5,9,12,15,24 ±15 ±33 80-84
    RSD-XX24 1.8,3.3,5,9,12,15,24 ±24 ±21 80-84

    * вместо XX подставляется значение входного напряжения из соответствующей колонки таблицы. Например, RSD-12093 - DC/DC преобразователь с Uвх = 12 В и Uвых = ±9 В.




  •
