ИСТОЧНИКИ ПИТАНИЯ ДЛЯ ПРОМЫШЛЕННОЙ И ДОМАШНЕЙ АВТОМАТИЗАЦИИ на ДИН-рейку

DIN-рейка — жаргонное название металлического профиля, применяемого в электротехнической промышленности. В зависимости от требований (вес, прочность, сила тока проводимая через клемы заземления) выпускается либо стальная гальванизированная либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также есть с предварительной насечкой для облегчения разделки на определенную длину.
Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек, вкупе с минимизацией элементов, применяемых в электротехнических изделиях привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.

Тайваньская компания Mean Well является одним из мировых лидеров по производству источников питания для монтажа на DIN-рейку. Модельный ряд состоит из 27 серий модульных источников питания, которые применяются в оборудовании промышленной автоматики, телекоммуникаций, промышленных измерений, для питания промышленных датчиков, в приборах домашней автоматики, электронном оборудовании, устанавливаемом на транспорте (электротранспорт, морские суда), источниках бесперебойного питания UPS и т.д.

Серия MDR

КОМПАКТНЫЕ МОДУЛИ ПИТАНИЯ ДЛЯ МОНТАЖА НА DIN-РЕЙКУ

Плотность размещаемого в промышленных шкафах и стойках оборудования непрерывно возрастает. В связи с этим одним из основных достоинств серии MDR является узкий корпус. Именно поэтому компания Mean Well в 2007 году разработала и выпустила серию MDR. Сейчас серия MDR состоит из модулей питания мощностью 10, 20, 40, 60 и 100 Вт

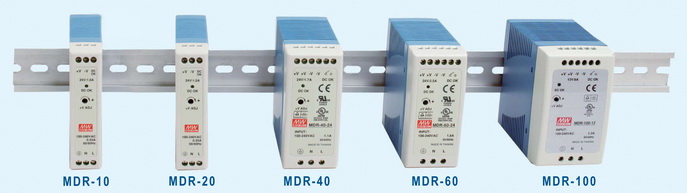

Сравним размеры источника питания MDR-10 и MDR-100. Источники питания MDR-10 имеют мощность 10 Вт, MDR-100 - 100 Вт. MDR-10 реализован в том же корпусе шириной 22,5 мм, что и модель MDR-20. Изделия MDR-100 имеют самый широкий в серии MDR корпус шириной 55 мм. Источники питания серии MDR выпускаются в пластмассовом корпусе для монтажа на DIN-рейку. Особенностью источников питания этой серии является низкое собственное энергопотребление: менее 0,75 Вт при работе без нагрузки. Модули имеют светодиодный индикатор включения, подстройку выхода в диапазоне 0...20% от номинала для компенсации падения напряжения на проводах к нагрузке. Дополнительно источник питания выдает сигнал «Выходное напряжение в норме» для включения дополнительных внешних цепей. Этот сигнал в MDR-10 - типа «открытый коллектор», а в MDR-100 - релейный контакт. В отличие от других источников питания серии MDR, изделия MDR-100 имеют встроенный корректор коэффициента мощности, что обеспечивает соответствие модулей питания стандартам по электромагнитной совместимости. Собственное энергопотребление MDR-100 несколько выше - не 0,75, а 1 Вт. Варианты моделей приведены в таблице

Варианты моделей источников питания серии MDR

Наименование



Pвых, Вт

Uвых, В

Iвых, А

Размеры, мм

Масса, кг

MDR-10-5

10

5

0...2,00

22,5х90х100

0,20

MDR-10-12

12

0...0,84

MDR-10-15

15

0...0,67

MDR-10-24

24

0...0,42

MDR-20-5

20

5

0...3,00

22,5х90х100

0,20

MDR-20-12

12

0...1,67

MDR-20-15

15

0...1,34

MDR-20-24

24

0...1,00

MDR-40-5

40

5

0...6,00

40х90х100

0,32

MDR-40-12

12

0...3,33

MDR-40-24

24

0...1,70

MDR-40-48

48

0...0,83

MDR-60-5

60

5

0...10,00

40х90х100

0,35

MDR-60-12

12

0...5,00

MDR-60-24

24

0...2,50

MDR-60-48

48

0...1,25

MDR-100-12

100

12

0...7,50

55x90x100

0,45

MDR-100-24

24

0...4,00

MDR-100-48

48

0...2,00

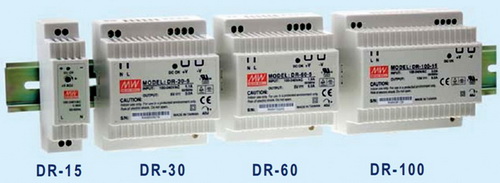

Серия DR - пластиковый корпус

ИСТОЧНИКИ ПИТАНИЯ НА DIN-РЕЙКУ С ДВОЙНОЙ ИЗОЛЯЦИЕЙ

Поскольку изделия автоматики все шире применяются в быту в помещениях, где находятся люди, в этих изделиях необходимо обеспечить повышенную электрическую безопасность по сравнению с промышленными изделиями. Эффективным способом защиты от поражения электрическим током служит применение двойной изоляции. Под двойной изоляцией понимают комбинацию основной (рабочей) и независимой от нее дополнительной изоляции. Наиболее типичный пример дополнительной изоляции - пластмассовый корпус электроприбора. При использовании двойной изоляции отпадает необходимость в заземлении. Электрические изделия, имеющие двойную изоляцию и не имеющие элементов для заземления, относятся к классу защиты II. Компания Mean Well выпускает ряд источников питания с классом защиты II. Это изделия серий DR-15, DR-30, DR-60, DR-100

Основные параметры изделий этой серии аналогичны параметрам серии MDR:

 - Пластмассовый корпус;
 - Светодиодный индикатор включения;
 - Монтаж на DIN-рейку;
 - Подстройка выхода для компенсации падения напряжения на проводах к нагрузке.

В источниках питания DR-15 и DR-100 обеспечивается низкое собственное энергопотребление менее 0,5 Вт, и 1 Вт при работе на холостом ходу, соответственно. Это свойство становится все более востребованным в новых системах промышленной и домашней автоматизации, где важно обеспечить низкое энергопотребление. В соответствии с требованиями EMC UL60950-1, TUV EN60950-1, и EN55022 класса B, эти низкопрофильные источники питания можно применять не только в системах распределенного питания, в шкафах управления промышленным оборудованием, системах безопасности, но и приборах домашней автоматизации, системах «умный дом» и т.д. Варианты моделей источников питания с двойной изоляцией приведены в таблице

Варианты моделей источников питания на DIN-рейку с двойной изоляцией

Наименование



Pвых, Вт

Uвых, В

Iвых, А

Размеры, мм

Масса, кг

DR-15-5

15

5

0...2,4

25х93х56

0,1

DR-15-12

12

0...1,25

DR-15-15

15

0...1

DR-15-24

24

0...0,63

DR-30-5

30

5

0...3

78х93х56

0,29

DR-30-12

12

0...2

DR-30-15

15

0...2

DR-30-24

24

0...1,5

DR-60-5

60

5

0...6,5

78х93х56

0,32

DR-60-12

12

0...4,5

DR-60-15

15

0...4

DR-60-24

24

0...2,5

DR-100-12

100

12

0...7,5

100х93х56

0,38

DR-100-15

15

0...6,5

DR-100-24

24

0...4,2





Серия DR - металлический корпус

ИСТОЧНИКИ ПИТАНИЯ НА DIN-РЕЙКУ С ДВОЙНОЙ ИЗОЛЯЦИЕЙ

Источники питания на DIN-рейку DR-45, DR-75, DR-120, DRP-240, DRP-480, DRP-480S являются продолжением популярной серии источников питания с двойной изоляцией (DR-15, DR-30, DR-60, DR-100)

Модули питания выпускаются в металлическом корпусе. Источники питания работают в широком диапазоне входных напряжений 90...264 В переменного тока, а модели мощностью 240 и 480 Вт содержат встроенный корректор коэффициента мощности. В источники питания DRP-240 встроен активный корректор коэффициента мощности, а в модели DRP-480 и DRP-480S - пассивный. Так же, как и аналогичные модули, источники питания DR-45, DR-75, DR-120, DRP-240, DRP-480, DRP-480S имеют стандартный комплекс защит и соответствуют стандартам по электрической безопасности и электромагнитной совместимости.


Модули питания на DIN-рейку в металлическом корпусе

Наименование



Pвых, Вт

Uвых, В

Iвых, А

Размеры, мм

Масса, кг

DR-4505

45

5

0...5,0

78x93x67

0,34

DR-4512

12

0...3,5

DR-4515

15

0...2,8

DR-4524

24

0...2,0

DR-75-12

75

12

0...6,3

56x126x100

0,65

DR-75-24

24

0...3,2

DR-75-48

48

0...1,6

DR-120-12

120

12

0...10,0

66x126x100

0,83

DR-120-24

24

0...5,0

DR-120-48

48

0...2,5

DRP-240-24

240

24

0...10,0

126x126x100

1,30

DRP-240-48

48

0...5,0

DRP-480-24

480

24

0...10,0

227x126x100

2,80

DRP-480-48

48

0...20,0




Серия DRT

ТРЕХФАЗНЫЕ ИСТОЧНИКИ ПИТАНИЯ

Отдельную нишу занимают модули питания для трехфазного сетевого напряжения, поскольку именно оно является промышленным стандартом. Компания Mean Well выпускает три серии таких источников питания DRT-240, DRT-480, DRT-960. Модули предназначены для подключения к трехфазной сети (четыре провода) 340...550 В переменного тока. В случае отключения одной из фаз модуль питания будет работать, но при этом потребляемая выходная мощность должна быть снижена до 80% от номинальной нагрузки. Для удобства выбора варианты моделей приведены в таблице

Модули питания серии DRT для трехфазного входа

Наименование



Pвых, Вт

Uвых, В

Iвых, А

Размеры, мм

Масса, кг

DRT-240-24

240

24

0...10

126х126х100

1,4

DRT-240-48

48

0...5

DRT-480-24

480

24

0...20

227х126х100

2,7

DRT-480-48

48

0...10

DRT-960-24

960

24

0...40

276х126х100

3,6

DRT-960-48

48

0...20



Серия SDR

ИСТОЧНИКИ ПИТАНИЯ НА DIN-РЕЙКУ ДЛЯ ПИТАНИЯ ЭЛЕКТРОПРИВОДА

В настоящий момент 60% всей производимой электрической энергии потребляют электроприводы, которые применяются в медицине, домашней автоматизации, промышленности, транспорте и т.д. При этом для современных источников питания электропривода необходимо, чтобы был высокий КПД, повышенная нагрузочная способность, компактный корпус. Специально для этой области применения были разработаны источники питания серий SDR. Серия SDR состоит из моделей SDR-120, SDR-240, SDR-480 мощностью 120, 240, 480 Вт соответственно. Варианты моделей представлены в таблице.

Варианты моделей источников питания для электропривода серии SDR

Наименование

SDR-120

SDR-240

SDR-480x

Внешний вид









Выходная мощность, Вт

120

240

480

Выходные напряжения, В

12, 24, 48

24, 48

24, 48

Диапазон рабочих температур, °С

-25...70

КПД (типовое значение), %

91

94

94

Габаритные размеры, мм

40х125х114

60х125х114

86x125x129

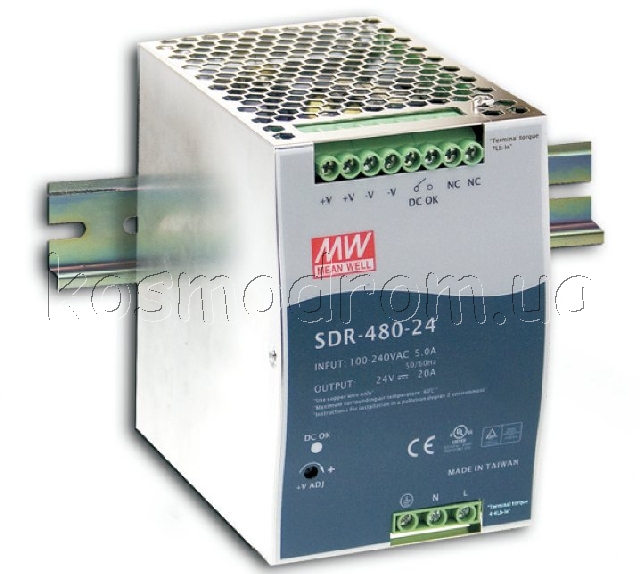

Источники питания Mean Well серии SDR являются современной заменой серии DR и DRP. Так же как и предыдущие серии модули питания SDR работают в широком диапазоне входных напряжений 90...264 В переменного тока и имеют полный комплекс защит, а также активный корректор коэффициента мощности. Наряду со стандартными функциями модули SDR имеют ряд особенностей:

 - Высокое значение КПД до 94%
 - Более широкий температурный диапазон от -25 до 60°С
 - Пиковая мощность до 150% от номинальной выходной мощности в течении 3с
 - Возможность параллельного включения для моделей SDR-480P
 - Индикацию наличия выходного напряжения
 - Релейный контакт


Особенностью рассматриваемых преобразователей SDR является возможность кратковременной перегрузки по мощности в импульсном режиме, что очень важно при работе на реактивную нагрузку. Выходная мощность может превышать номинальную на 50% в течение трех секунд при соответствующей скважности. Это свойство особенно важно при питании электродвигателей, которые в момент запуска требуют от источника питания повышенной мощности по сравнению с установившимся номинальным режимом работы. Конкретные значения уровней выходных мощностей в номинальном режиме и при перегрузке и допустимые интервалы между импульсами перегрузки показаны в фирменном техническом описании. Также при эксплуатации модулей необходимо учитывать тот факт, что верхний предел температуры при максимальной потребляемой мощности составляет 60°С. Соответственно, если температура повышается до 70°С, то потребляемая выходная мощность должна быть снижена до 75% от номинального значения. Модули питания SDR соответствуют международным стандартам и сертификатам по электрической безопасности и электромагнитной совместимости. Также эти модули прошли дополнительную сертификацию по стандартам GL (морская аппаратура) и SEMI F47 (оборудование для изготовления полупроводников).

Серия WDR

ИСТОЧНИКИ ПИТАНИЯ С УЛЬТРАШИРОКИМ ДИАПАЗОНОМ ВХОДНЫХ НАПРЯЖЕНИЙ

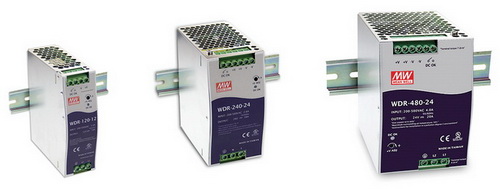

В 2010 году компания Mean Well разработала три серии источников питания с ультрашироким диапазоном входных напряжений WDR-120, WDR-240, WDR-480 мощностью 120, 240, 480 Вт соответственно. Новые источники питания могут быть применены для автоматизации производств, питания электропривода, электротранспорта, морского транспорта и т.д.

Источники питания серии WDR выполнены в металлическом корпусе и предназначены для монтажа на DIN-рейку. Подключение входной сети и нагрузки осуществляется с помощью клеммных колодок. Модули питания WDR рассчитаны на диапазон входных напряжений 180...550 В переменного тока или 254...780 В постоянного тока. Встроенный активный корректор коэффициента мощности (кроме серии WDR-120) позволяет соответствовать требованиям международных сертификатов по допустимому уровню гармоник тока в сети (EN61000-3-2). Хотелось бы отметить тот факт, что оптимальное значение коэффициента мощности более 0,84 достигается при номинальной нагрузке.

В серии WDR имеются модули с выходным напряжением 12, 24, 48 В. Для удобства выбора в таблице 6 представлены варианты моделей и их основные характеристики. При помощи потенциометра, который выведен на переднюю панель можно увеличить значение выходного напряжения на 14...25% от номинального значения в зависимости от модели.

Варианты моделей источников питания с ультрашироким входом серии WDR

Наименование



Pвых, Вт

Uвых, В

Iвых, А

Размеры, мм

Масса, кг

WDR-120-12

120

12

0...10

40х125х114

0,65

WDR-120-24

24

0...5

WDR-120-48

48

0...2,5

WDR-240-24

240

24

0...10

60х125х114

1,06

WDR-240-48

48

0...5

WDR-480-24

480

24

0...20

86x125x129

1,7

WDR-480-48

48

0...10


Стандартные функции включают полный комплекс защит, индикацию наличия выходного напряжения и релейный контакт. Электрическая прочность изоляции «вход-выход» составляет 3 кВ переменного тока. КПД источников питания WDR достигает 93%. Также по сравнению с предыдущими сериями модули WDR имеют более широкий диапазон температур от -30 до 70°С, что может значительно расширить спектр применений этих источников питания. Изделия сертифицированы и соответствуют международным стандартам по электрической безопасности и электромагнитной совместимости: UL508, IEC60950-1, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3; EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3.

Серия DR-UPS

КОНТРОЛЛЕР ЗАРЯДА БАТАРЕИ

В современных системах автоматики все чаще необходимо обеспечить резервирование питания. Решить эту задачу можно с помощью источников резервного и бесперебойного (UPS) питания. Одним из важных элементов системы резервного питания является контроллер заряда аккумуляторной батареи, который выполняет функции контроля состояния аккумуляторной батареи, автоматического подключения батареи при отключении сетевого напряжения, а также защищает батарею от обратного напряжения. В линейке модулей компании Mean Well функцию контроллера аккумуляторной батареи выполняет модуль DR-UPS40, который предназначен для построения систем бесперебойного питания с промежуточной шиной 24 В и внешними аккумуляторными батареями.

Основные параметры:

 - Диапазон входного напряжения шины питания: 24...29В;
 - Максимальный входной ток: 40А;
 - Диапазон входного напряжения от аккумуляторной батареи: 21...29В;
 - Диапазон входного тока от аккумуляторной батареи: 0...40А;
 - Ток заряда аккумуляторной батареи: 2А.

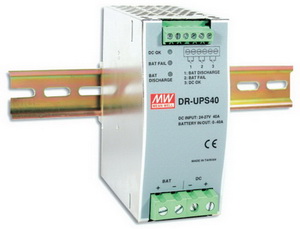

Для построения резервного или бесперебойного источника питания к модулю DR-UPS40 можно подключать аккумуляторную батарею на 24 В емкостью 4, 7 или 12 А*ч. В качестве сетевого источника могут применяться модули серий MDR, DR, DRP, DRT с выходным напряжением 24 В. Реализован модуль DR-UPS40 в том же металлическом корпусе размерами 55,5х125,2х100 мм, что и источники питания серии DR-75, и модуль DR-RND20. DR-UPS40 может работать при температурах окружающего воздуха от -20 до 70°C, соответствует международным стандартам по уровню излучаемых помех EN55022 (CISPR22), класс B, по устойчивости к электромагнитным помехам EN61000-4-2,3,4,5,6,8, ENV50204, требования к тяжелой промышленности, критерий A.

Серия DR-RDN

БЛОК РЕЗЕРВИРОВАНИЯ

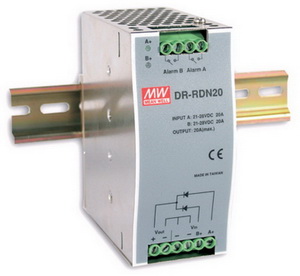

Еще одним элементом системы резервного питания является модуль резервирования питания DR-RDN20, который применяется при построении источников резервного и бесперебойного питания, а также при параллельном включении источников питания и реализации «горячей» замены источников питания. Он предназначен специально для источников питания промышленной автоматики с выходом 24 В и содержит 20-амперные ORing-диоды, размещенные на мощных теплоотводах. Конструктивно модуль оформлен в том же корпусе, что и популярные источники питания серии DR-75. Модуль DR-RDN20 имеет два входа на 21...28 В, максимальный выходной ток - 20 А.

Модули DR-RDN20 содержат встроенные реле, с помощью которых можно реализовать функции мониторинга, сигнализации или аварийного отключения.

Компания Mean Well выпускает широкий ассортимент источников питания для монтажа на DIN-рейку. Эти ИП предназначены для питания оборудования промышленной автоматики, телекоммуникаций, промышленных измерений, для питания промышленных датчиков, в приборах домашней автоматики, электронном оборудовании, устанавливаемом на транспорте (электротранспорт, морские суда), источниках бесперебойного питания UPS и т.д.
