Плата защиты литиевых
аккумуляторов BMS 4S с максимальным непрерывным током заряда 10 А и
напряжением полного заряда
ячейки 4,2 В.
BMS (Battery Management System) – это электронная плата, которая
ставится на аккумуляторную батарею с целью контроля процесса её
заряда/разряда, мониторинга состояния аккумулятора и его элементов,
контроля температуры, количества циклов заряда/разряда, защиты составных
аккумуляторной батареи.
Система управления и балансировки обеспечивает индивидуальный контроль
напряжения и сопротивления каждого элемента аккумулятора, распределяет
токи между составными аккумуляторной батареи во время зарядного
процесса, контролирует ток разряда, определяет потерю емкости от
дисбаланса, гарантирует безопасное подключение/отключение нагрузки.
Платы защиты BMS могут быть различных размеров и на различное количество
ячеек (отдельных аккумуляторов). Принцип работы таких плат очень прост,
они отслеживают напряжение на каждой ячейке аккумулятора. И если на
любой ячейке напряжение превысит порог срабатывания, то в BMS сработают
силовые транзисторы и отключат аккумулятор от зарядного или
потребителей.
Также при установленном напряжении включается балансировка. Основной
параметр, на который стоит обращать внимание это ток, на который
рассчитана плата защиты.

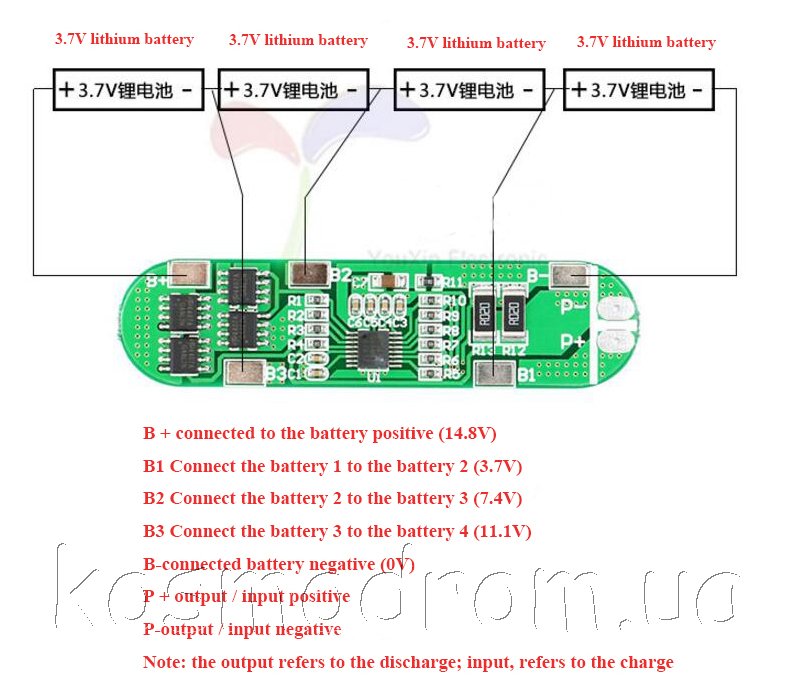

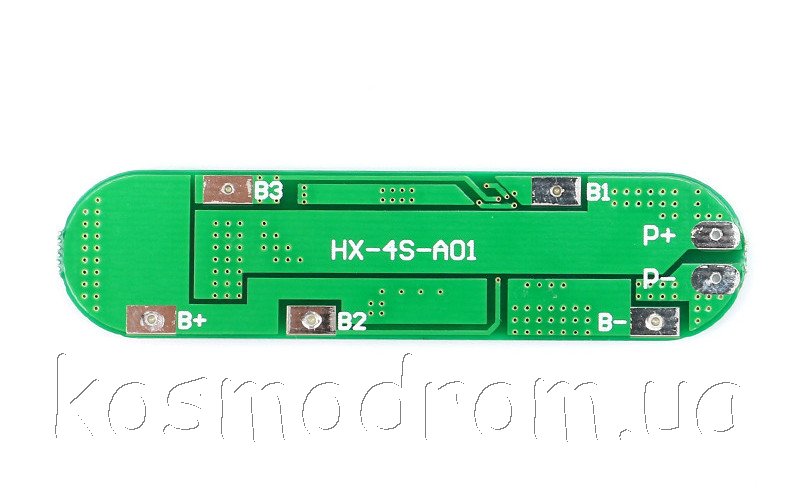

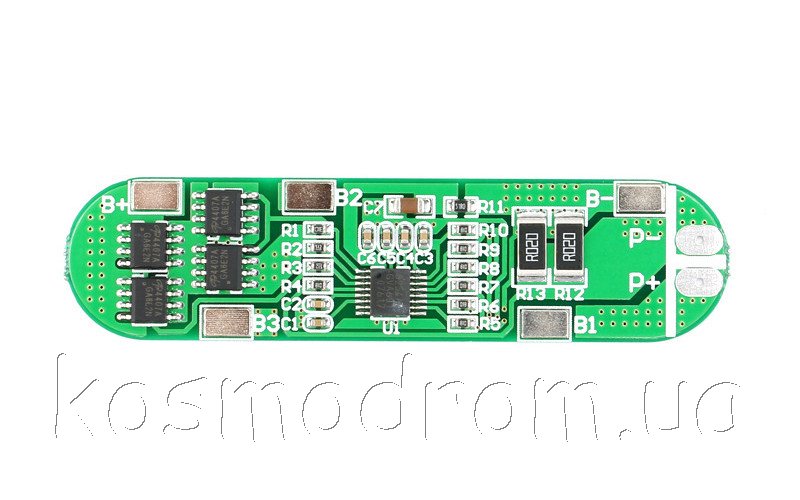

Характеристики 18650
4S-A01 10A Battery Protection Board:
Количество подключаемых аккумуляторов: 4
Номинальное напряжение: 14,8-16,8 В
Напряжение полного заряда каждой ячейки: 4.2 В
Напряжение перезаряда: 4,25 (+/-0,5 В.)
Напряжение разряда: 2,45 В.
Максимальный непрерывный ток заряда: 10 А
Максимальный ток непрерывный разряда: 10 А
Диапазон рабочих температур: -40...85 С
Размер: 72х17х3 мм
Основные функции:
Защита от перезаряда
Защита от переразряда
Защита от короткого замыкания
Защита от перегрузки по току |
