Универсальный модуль

Модуль включает в себя 4 функции. Во-первых данное устройство можно использовать как DC/DC преобразователь с 3,7 В в 5 В. с максимальной нагрузкой 5 Вт. Входное напряжение от аккумулятора 18650 для которого предусмотрен батарейный отсек.

Второй функцией является использование в качестве зарядного устройства для аккумулятора 18650 при помощи внешнего источника питания 5 В. 1А. или 2 А.

Третье назначение - это плата защиты аккумулятора от перезаряда, переразряда, перегрузки по току, короткого замыкания и перегрева.

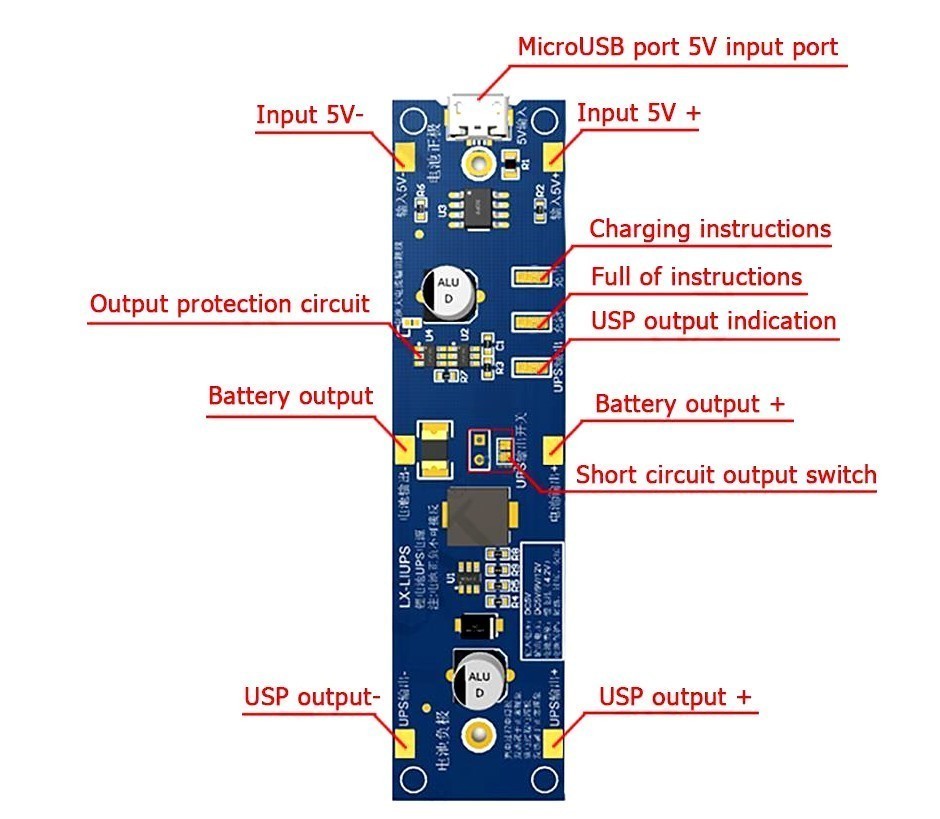

Модуль оснащен micro-usb зарядным интерфейсом, прямым входом DC5V для зарядки литиевой батареи.
Двухцветный светодиодный индикатор показывает состояние зарядки.

Также данный модуль можно использовать в качестве источника бесперебойного питания. При наличии входного напряжения модуль выдает 5 В. на выходе и заряжает аккумулятор. Если питание на входе отключено, то напряжение на выходе сохраняется благодаря аккумулятору.
При нагрузке больше 2 Вт. На входе должно быть 5 В. 2 А.

Обратите внимание: Для того чтобы получить на выходе 5 В. нужно замкнуть перемычку, обозначенную "UPS" на плате.

Характеристики:
Модуль 4 в 1.
Выходное напряжение: 5 В.
Выходной ток: до 1000 мА
Светодиодная индикация.
Размеры (плата): 88,5 x 22 мм,

Размеры (батарейный отсек): 77,5 x 21 мм
