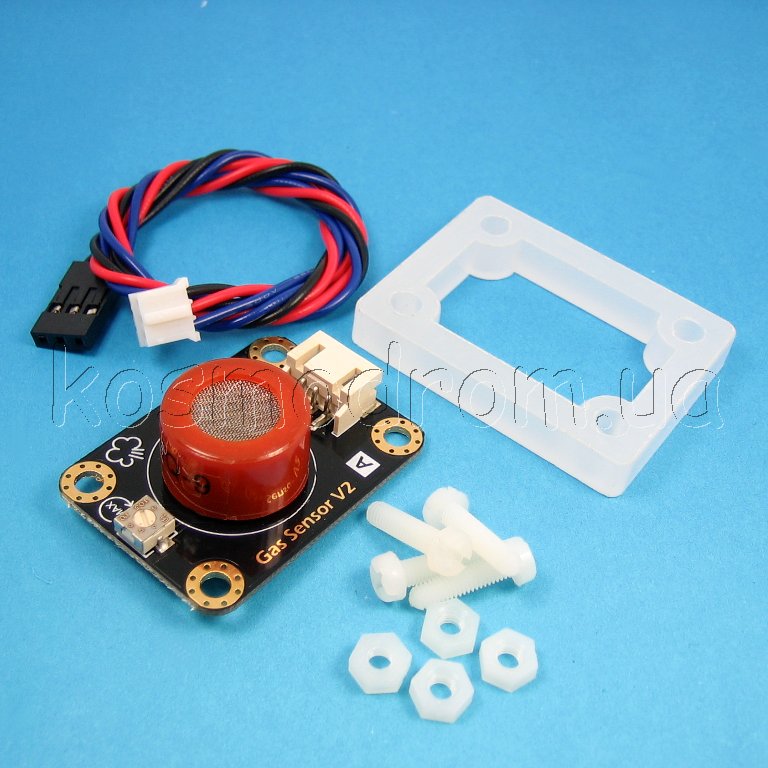

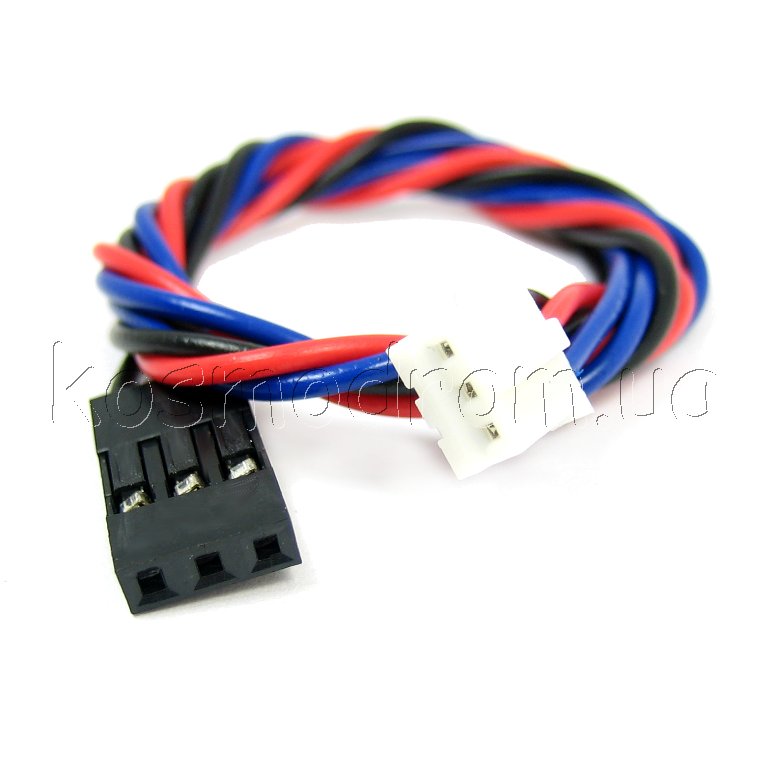

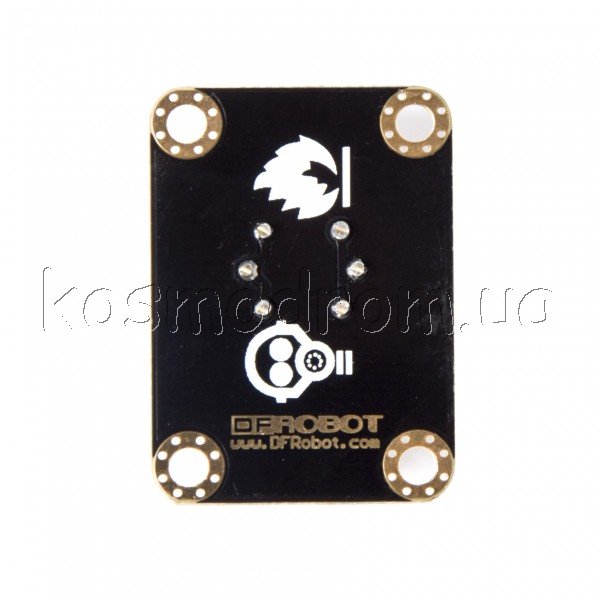

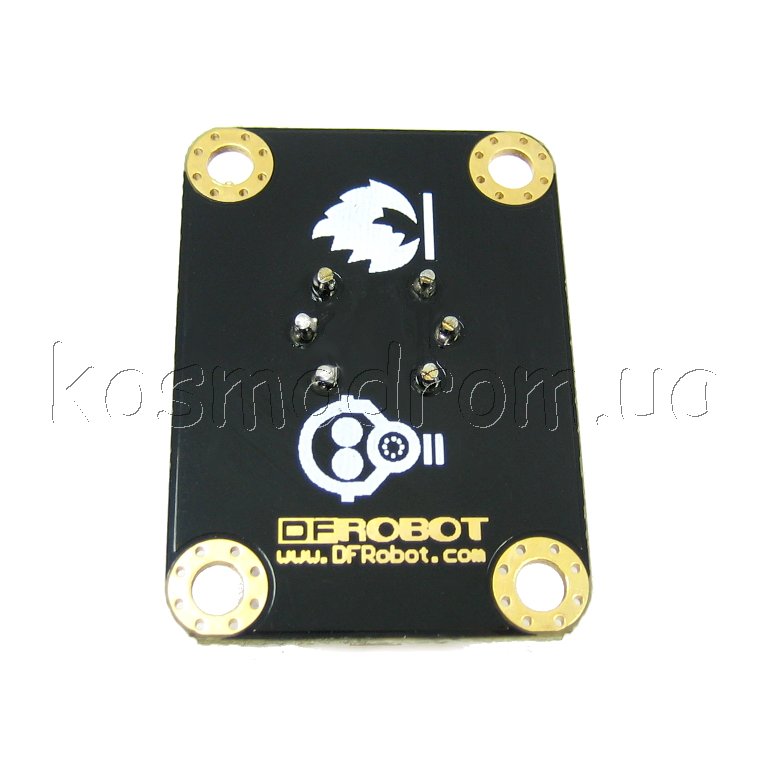

Датчик газа,
построенный на базе газоанализатора MQ-9 позволяет обнаруживать наличие
в окружающем воздухе углеводородных газов (пропан, метан, н-бутан) и
угарного газа (CO).
Датчик можно использовать для обнаружения утечек промышленного газа,
возгорания, неисправностей газового оборудования. Выходным результатом
является аналоговый сигнал, пропорциональный содержанию газов, к которым
восприимчив газоанализатор. Чувствительность может быть настроена с
помощью триммера на плате датчика.
В газоанализатор встроен нагревательный элемент, который необходим для
химической реакции. Поэтому во время работы сенсор будет горячим, это
нормально. Для получения стабильных показаний новый сенсор необходимо
один раз прогреть (оставить включённым) в течение 48 часов. После этого
стабилизация после включения будет занимать около минуты.
Для правильной работы сенсора нагревательный элемент необходимо
попеременно питать от 1,5 В (90 секунд), затем от 5 В (60 секунд). Либо
изменять напряжение по синусоиде с соответствующей амплитудой и площадью
подграфика. В период питания от низкого напряжения достигается максимум
чувствительности угарного газа, а в период высокого напряжения
происходит фиксирование углеводородных газов, и испарение конденсата.
Если необходимо фиксировать лишь угарный газ, достаточно питать плату
сенсора постоянно от 1,5 В.
При подключении сенсора к микроконтроллеру, различное напряжение
нагревателя можно симулировать с помощью ШИМ-сигнала. Однако,
подключение питания сенсора напрямую к пину невозможно из-за того, что
он потребляет большой ток (150 мА). Поэтому управление питанием
необходимо осуществлять через транзистор. Рекомендуем использовать
полевой транзистор MOSFET.
Показания сенсора подвержены влиянию температуры и влажности окружающего
воздуха. Поэтому в случае использования датчика газа в изменяющейся
среде, при необходимости получения точных показаний, понадобится
реализовать компенсацию этих параметров.
Характеристики:
Напряжение питания: 5 В
Тип интерфейса: аналоговый
Потребляемый ток: 70 мА
Диапазон измерений угарного газа: 0,01 - 1 промилле
Диапазон измерений углеводородных газов: 0,1 - 10 промилле
Размеры: 36.4x26.6 мм. (1.43 "x1.05") |
