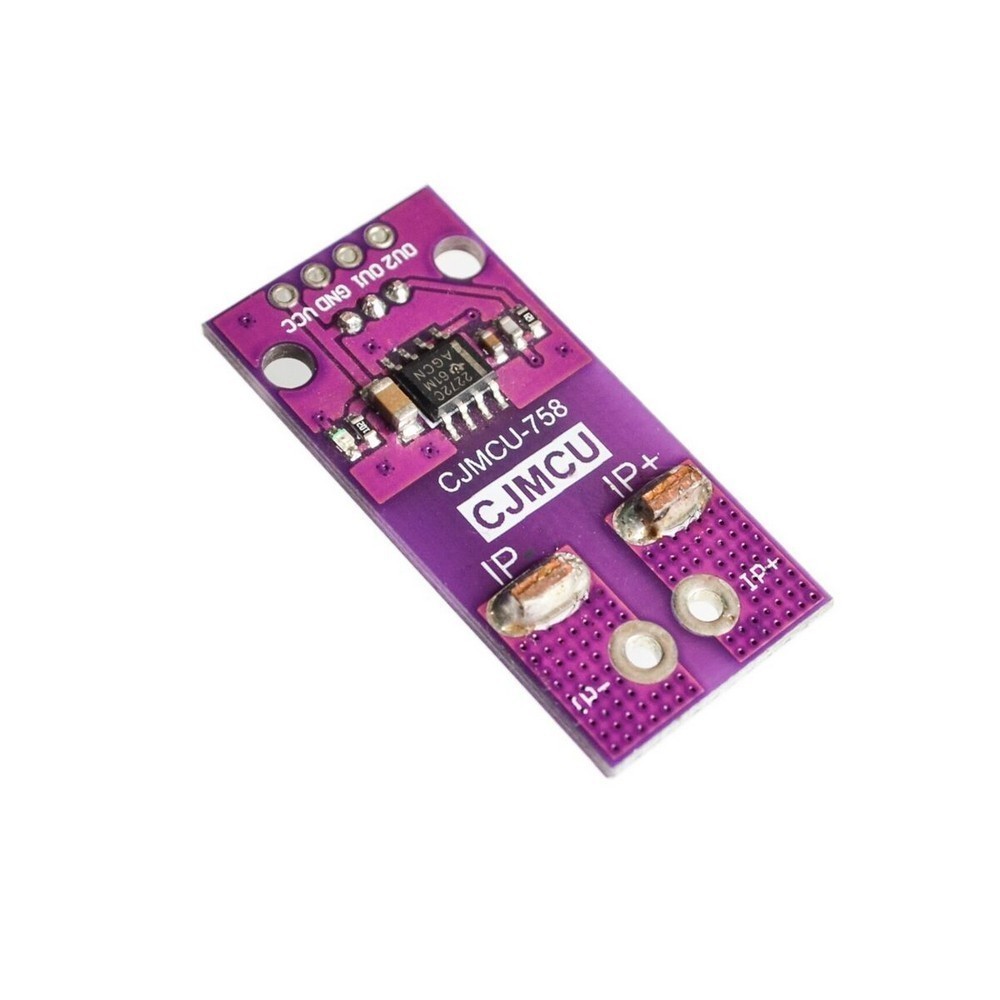

Датчик тока ACS758LCB-100B-Modul Модуль на основе датчика тока ACS758LCB-100B-PFF-T. Ток - чувствительный 100A. На складе ... Тип корпуса: CJMCU-758 код товара: 00-00071020
Модуль ACS758LCB - это датчик
тока на основе эффекта Холла. Этот модуль используется для измерения тока в
различных электронных и электрических системах.
Применение: используется в системах управления двигателями, источниках питания,
системах защиты от перегрузки, автомобилях, солнечных установках и других
приложениях, где требуется точное измерение тока.
Характеристики
Датчик тока: ACS758LCB-100B-PFF-T
Поляризация: биполярный
Частота: 120 kHz
Чувствительность: 20 мВ / A
Время отклика: 4 µs
Точность: ±2%
Напряжение питания: +3.0 ... +5,5 В
Ток питания (раб.): 10 мA
Рабочая температура: -40 ~ +150 °C
Диапазон измеряемого тока: до 100 А
Напряжение питания: 3...5 В
Рабочий ток: 135 m2A
Каталог продукции:
ДАТЧИКИ ТОКА
Компания Allegro
Microsystems Inc. специализируется на разработке и производстве
аналого-цифровых силовых микросхем и датчиков тока на основе эффекта
Холла.
Изделия Allegro Microsystems работают в расширенном диапазоне температур,
что позволяет использовать их в жестких условиях эксплуатации.
Основными областями применения являются системы автомобильной и силовой
электроники, промышленная автоматика, аппаратура общего применения.
ACS712
Датчик для измерения постоянного и переменного тока до 30А на эффекте
Холла, интегрированный в малогабаритный корпус SOIC8, имеющий
гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).
ACS713
Модификация датчика тока ACS712 для измерения постоянного тока.
ACS754
Последняя и наиболее высокоточная серия датчиков для измерения
переменного и постоянного тока до 200А.
ACS755
Модификация датчика тока ACS754 для измерения постоянного тока.
ACS758
Датчик для измерения постоянного или переменного тока от 0 до 200А с
максимальной частотой до 120 кГц , имеющий гальваническую развязку
силовых и сигнальных цепей .
Датчики,
выполненные в виде микросхемы, состоят из очень точного линейного датчика
Холла, интегрированного на кристалл микросхемы, и медного проводника,
размещенного близко к кристаллу. Электрический ток, протекая через
проводник, создает магнитное поле, которое фиксируется датчиком Холла и
преобразуется в напряжение, пропорциональное значению входного тока.
Высокая точность, гальваническая изоляция измерительной схемы,
термостабильность и малые габариты делают датчики хорошим решением для
применения в преобразовательной технике, бытовой, автомобильной и
промышленной электронике.
Датчики тока
компании Honeywell (рис. 15) позволяют решать множество задач в области
силовой электроники: создание систем обратной связи в электроприводном
оборудовании для управления и защиты, а также измерение и контроль
значений постоянного, переменного и импульсного тока в широких пределах с
высокой точностью. Подразделяются на линейные и компенсационные.
