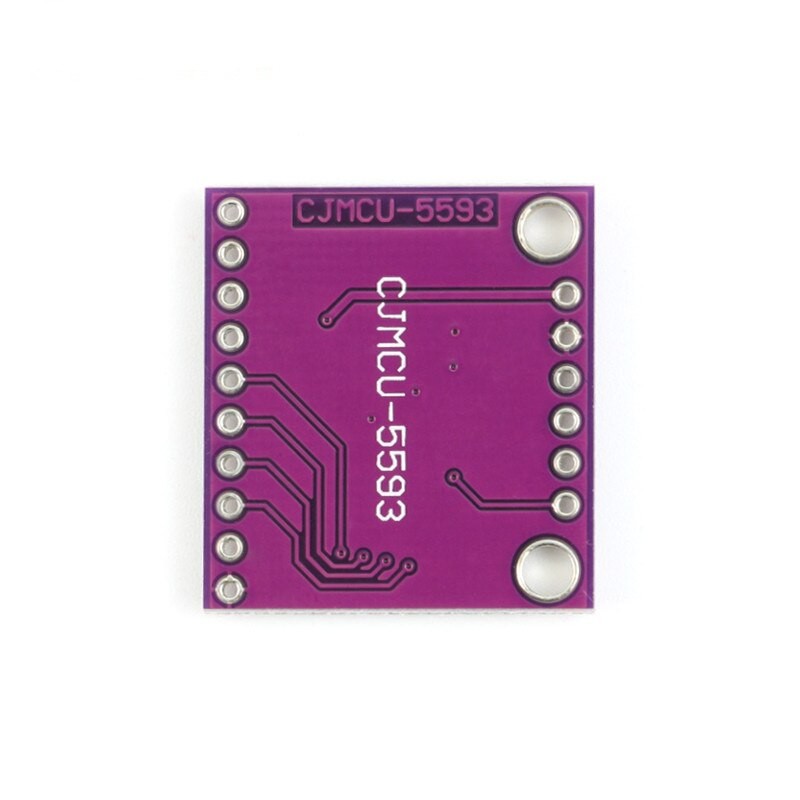

AD5593R
интегрирует восемь контактов ввода/вывода, которые могут быть
индивидуально настроены в качестве выходов DAC, входов ADC, цифровых
выходов или цифровых входов.
В тех случаях, когда I/O
pin настроен в качестве аналоговым выходом, он управляется 12-ЦАП.
Выходной диапазон DAC от 0 В до VREF, или от 0 В до 2 x VREF.
В тех случаях, когда I/O
pin настроен в качестве аналогового входа переменного тока, он подключен
к 12-разрядный АЦП через аналог мультиплексор
Диапазон входного
сигнала ADC от 0 В до VREF или от 0 В до 2 × VREF
Контакты ввода/вывода
также могут быть настроены как стандартные цифровые входные или выходные
контакты (GPIO). Статус вывода GPIO можно установить или прочитать,
обратившись к регистрам GPIO с помощью операции записи/чтения I2C.
В AD5593R встроен
источник опорного напряжения 2,5 В, 20 ppm/°C (по умолчанию выключен) и
индикатор температуры (показывающий температуру микросхемы). Значение
температуры считывается как часть последовательности чтения АЦП.
Характеристики:
Ошибка смещения АЦП: ±
5 мВ
Время преобразования АЦП: 2us
Полоса пропускания полной мощности АЦП: 8,2 МГц 3 дБ
Ошибка смещения ЦАП: ± 3 мВ
Ошибка 0 на входе ЦАП: 2 мВ
Опорное напряжение VREF вход: 1 ~ VDD
Опорное напряжение VREF Выход: 2.5V
Точность датчика температуры: 12 бит
Диапазон температур датчика температуры: -40 ~ 105 ° C
Погрешность измерения: ± 3 ° C
Источник питания VDD: 2,7 ~ 5V
Частота связи IIC: до 400 кГц

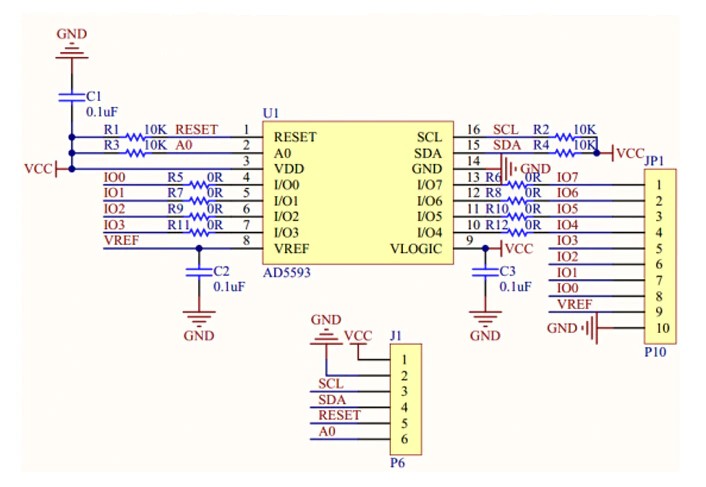

Описание контактов:
VCC: положительный
источник питания
SCL: линия тактового сигнала IIC
SDA: линия сигнала данных IIC
RES: клемма сброса микросхемы, активный низкий уровень
ADD: 7-битный бит выбора минимального адреса подчиненного устройства
IO0 - IO7: ввод / вывод восьмеричного цифрового или аналогового сигнала
(настройка внутреннего регистра)
VRE: Ссылка вход и выход (когда внутренний параметр включен) напряжения.
Когда внутренний не включен, требуется внешнее испытательное напряжение
от 1 В до VCC
|
