Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Аналого-цифровой преобразователь (АЦП)
AD7490BRUZ
АЦП - Разрядность: 12 бит: Каналов: 16: Скорость: 1 МГц: Архитектура: SAR: Интерфейс: Serial, SPI: SNR: 69.5 дБ
На складе ...
Производитель: AD
Тип корпуса: TSSOP28
код товара: 00-00024276
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Аналого-цифровой преобразователь (АЦП)
| | | |
|
 |
ANALOG DEVICES является ведущей
фирмой по разработке и производству аналоговых компонентов
в мире. Analog Devices
разрабатывает, производит и продает современные,
высококачественные электронные компоненты и подсистемы для
применения во вновь разрабатываемых и уже используемых аналоговых
устройствах. |

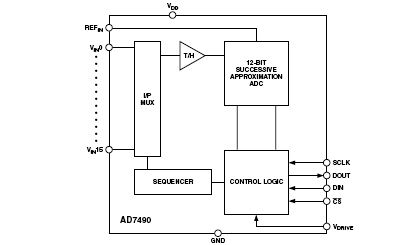

AD7490 -
это быстродействующий, малопотребляющий
12-разрядный АЦП последовательного приближения.
Он работает с однополярным напряжением питания в
диапазоне от 2.7 В до 5.25 В и поддерживает
производительность до 1 миллиона отсчетов в
секунду (MSPS). Компонент содержит
широкополосный следящий-запоминающий усилитель с
низким шумом, который способен работать с
входными сигналами, имеющими частоту до 1 МГц, и
выше. Управление процессами преобразования и
сбора данных осуществляется при помощи сигнала
CS и тактового сигнала последовательного порта,
что упрощает подключение компонента к
микропроцессорам или цифровым сигнальным
процессорам (DSP). Выборка входных сигналов
осуществляется по заднему фронту сигнала CS,
который также инициирует начало преобразования.
Компонент не имеет конвейерных задержек.
|
 |
|
Для поддержания
очень низкой рассеиваемой мощности при высоких скоростях
преобразования в AD7490
применяются продвинутые схемотехнические решения. Работая с
максимальной скоростью преобразования, AD7490 потребляет ток всего
1.8 мА при напряжении питания 3 В и 2.5 мА при напряжении питания 5
В. Изменяя значение определенных в регистре состояния, пользователь
может выбирать рабочий диапазон аналоговых входных напряжений (от 0
В до напряжения на входе REFIN или от 0 V до 2 × REFIN) и формат
выходных данных (прямой или дополнительный двоичный код).
AD7490 имеет 16
несимметричных аналоговых входов и бок управления
последовательностью преобразования, позволяющий программировать
порядок, в котором каналы подаются на преобразователь. Время
преобразования определяется частотой сигнала SCLK.
Версия компонента AD7490-EP отвечает требованиям к применению в
оборонной и аэрокосмической промышленности. |
|
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
Высокая производительность: 1 MSPS
Гарантированные характеристики при VDD от 2.7 В до 5.25
Низкая потребляемая мощность при максимальном быстродействии
5.4 мВт, макс. при 870 kSPS и питании 3 В
12.5 мВт, макс. при 1 MSPS и питании 5 В
16 (несимметричных) входов и блок управления последовательностью
преобразования
Широкая полоса входного каскада: SNR = 69.5 дБ при частоте входного
сигнала 50 кГц
AD7490-EP отвечает требованиям к применению в обороной и
аэрокосмической промышленности (стандарт AQEC)
Военный температурный диапазон
(от −55°C до +125°C) |
Основные характеристики:
|
Корпус |
TSSOP-28 |
|
Разрядность АЦП |
12 бит |
|
Кол-во измерительных каналов |
16 |
|
Частота захвата сигнала |
1 МГц |
|
Тип аналого-цифрового преобразователя |
SAR |
|
Цифровой интерфейс |
Serial,
SPI |
|
Потребляемая мощность |
12.5 мВт |
|
Уровень сигнал/шум |
69.5 дБ |
|
Конфигурация источника опорного напряжения |
Ext |
|
Диапазон рабочих температур |
-40...85 °С |
|
| | |
| |
|
|
Продукция компании Analog Devices -
MCS51, ARM, DSP, АЦП, ЦАП, Цифровые потенциометры, Аналоговые датчики
температуры, Аналоговые датчики ускорения, Цифровые датчики ускорения,
Интерфейсы RS232/RS485/RS422, Цифровые изоляторы, Контроллеры сенсорных
экранов, Операционные усилители, Ключи |
 |
| |
|
|
Аналого-цифровой преобразователь Analog Devices
Аналого-цифровые преобразователи компании Analog Devices обладают
революционными возможностями, позволяющими разработчикам создавать
новые архитектуры систем, которые способны удовлетворить их
потребности. От современных систем требуется компактность, малая
потребляемая мощность и низкая стоимость. Компания Analog Devices
предлагает самый широкий в отрасли спектр продуктов.
Достоинства аналого-цифровых преобразователей
от компании Analog Devices, высокое качество
и надежность, при этом низкая стоимость и
высокая эффективность,
|
|
Поставляемые компоненты
|
