ANALOG DEVICES является ведущей фирмой по разработке и производству аналоговых компонентов в мире.  Analog Devices разрабатывает, производит и продает современные, высококачественные электронные компоненты и подсистемы для применения во вновь разрабатываемых и уже используемых аналоговых устройствах.

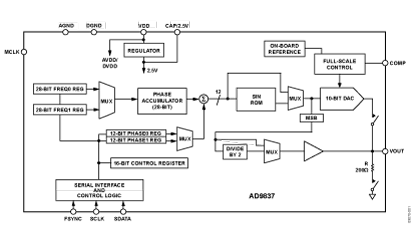

AD9837 – это малопотребляющий, программируемый генератор колебаний, способный формировать синусоидальные, треугольные и прямоугольные выходные колебания. Генерация колебаний заданной формы требуется в различных задачах измерения, возбуждения приводов и рефлектометрии (определения коэффициента отражения по форме сигнала). Частота и фаза выходного колебания управляются программно, что упрощает настройку генератора. Регистры частоты имеют разрядность 28 бит; разрешение по частоте составляет 0.06 Гц при частоте тактового сигнала 16 МГц и 0.02 Гц при частоте тактового сигнала 5 МГц. AD9837 имеет функцию пониженного энергопотребления (SLEEP).

Питание отдельных частей компонента, которые не используются в отдельно взятый момент времени, может быть отключено для минимизации тока, потребляемого компонентом. Так, например, при формировании тактового сигнала можно отключить питание ЦАП.
AD9837 выпускается в 10-выводном корпусе LFCSP_WD.
Области применения
Формирование колебаний/возбуждающих сигналов с заданной частотой
Измерение потока жидкости и газа
Датчики близости, движения и дефектов
Измерение потерь/ослаблений в линии передачи
Испытательное и медицинское оборудование
Генераторы тактовых сигналов/с разверткой по частоте
Измерение коэффициента отражения по форме сигнала во временной области
Программирование AD9837 осуществляется через трехпроводной последовательный интерфейс, который работает с частотой тактового сигнала до 40 МГц и совместим со стандартными портами цифровых сигнальных процессоров и микроконтроллеров. Компонент работает с напряжением питания в диапазоне от 2.3 В до 5.5 В.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Цифровое программирование частоты и фазы
Потребляемая мощность 8.5 мВт при напряжении 2.3 В
Частота MCLK: 16 МГц (градация B), 5 МГц (градация A)
Разрешение 28 бит: 0.06 Гц при частоте опорного сигнала 16 МГц
Синусоидальные, треугольные и прямоугольные выходные колебания
Напряжение питания от 2.3 В до 5.5 В
Трехпроводной интерфейс SPI
Расширенный температурный диапазон: от –40°C до +125°C
Опция пониженного энергопотребления
10-выводный корпус LFCSP
