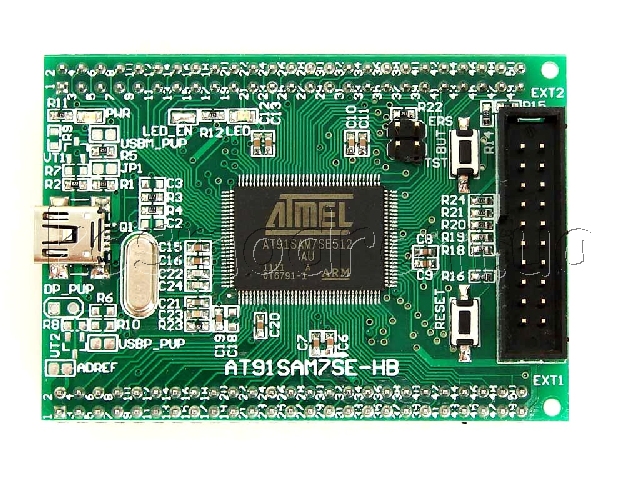

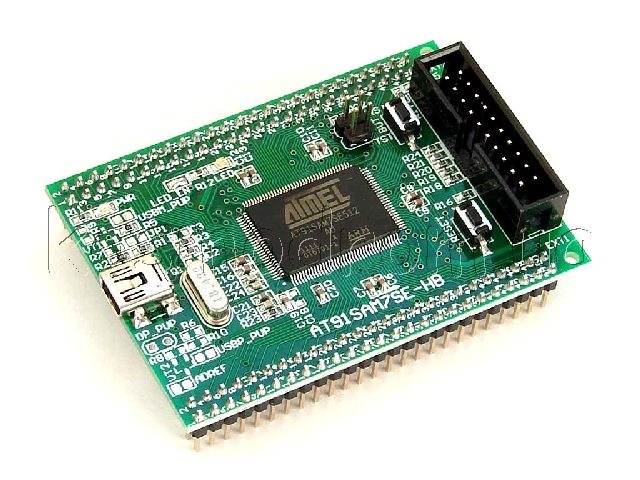

Отладочная плата AT91SAM7SE-HB с USB и слотами расширения

Одной из проблем, часто возникающих при разработке встраиваемых устройств на микроконтроллерах, является нехватка памяти SRAM. Решить эту проблему позволяет применение внешней памяти, однако такую функцию имеют далеко не все микроконтроллеры.

Представленная плата построена на базе AT91SAM7SE512 микроконтроллера фирмы ATMEL, который имеет интерфейс подключения (EBI) внешней памяти следующих типов:
- SDRAM
- Static Memory
- CompactFlash®
- ECC-enabled NAND Flash

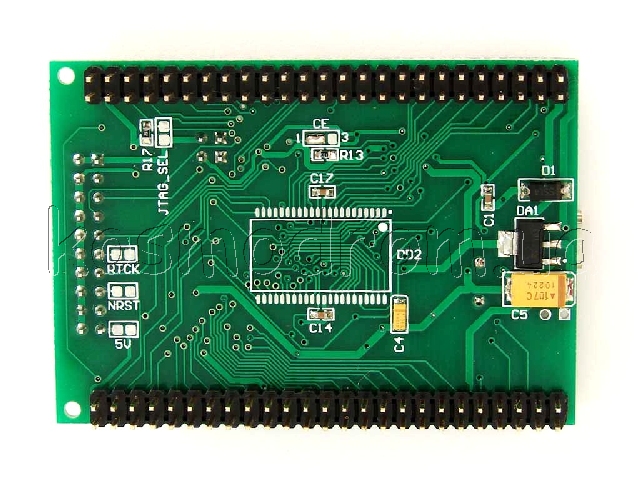

На плате установлена 8Mbit SRAM CY62157EV30-LL (полная версия платы), либо установочное место для этой микросхемы (LITE версия платы). На разъемы EXT1, EXT2 выведены все порты контроллера и питание, что дает возможность подключать к EBI интерфейсу другие типы памяти, а также наращивать схему по мере необходимости. На плате установлен стандартный 20-контактный JTAG разъем для выполнения внутрисхемной отладки и программирования.
Однако есть возможность программировать плату без применения JTAG программатора – по USB с помощью встроенного USB загрузчика.
Плата обладает небольшими габаритными размерами, и может быть легко использована для применения в готовых устройствах



Ключевые особенности:

- ARM7TDMI микроконтроллер AT91SAM7S512 в 128-выводном корпусе с 512KB Flash и 32KB SRAM. Набор периферии включает external bus interface (EBI) с поддержкой SRAM, ECC-enabled NAND, compact flash и SDRAM; UART, два USART, TWI, SPI, SSC, четыре 16-bit PWM контроллера, три 16-bit timers, RTT и один 8x10-bit АЦПб DMA. AT91SAM7SE512 работает в диапазонах питающих напряжений от 1.65В до 3.6В
- USB интерфейс (разъем mini USB)
- возможность программировать плату без применения JTAG программатора – по USB с помощью встроенного USB загрузчика
- Для полных версий платы установлена CY62157EV30-LL высококачественная 8Mbit static RAM, организованная как 512K слов на 16 бит фирмы Cypress. На «LITE» платах присутствует посадочное место для этой микросхемы. Данная память имеет ультра низкий ток потребления, и функцию автоматического отключения в неактивном состоянии, что позволяет применять плату для разработки устройств с батарейным питанием.
- стандартный 20-контактный JTAG разъем для выполнения внутрисхемной отладки и программирования и джамперы JTAG_SEL, RTCK, NRST
- Кнопка сброса RESET
- Пользовательская кнопка
- Пользовательский светодиод с возможностью его отключения джампером LED_EN
- Светодиод индикации питания
- Джамперы ERS и TST (для активации USB загрузчика)
- Разъемы расширения EXT1 и EXT2 с подключенными всеми портами микроконтроллера и цепями питания 5В, 3,3В, GND, ADREF.
- Шаг между выводами разъемов EXT1 и EXT2 кратен 2,54мм, что позволяет легко использовать устройство в любой монтажной или макетной плате
- Установленный стабилизатор напряжения 3,3В с нагрузочной способностью до 750мА
- Плата не требует внешнего источника питания, поскольку может быть запитана от USB (через установленный развязывающий цепи питания диод)
- Также предусмотрена возможность питания платы от программатора J-LINK через JTAG разъем. Для этого необходимо закоротить джампер “5V”, подключающий 19 ногу разъема JTAG к линии питания 5В.
- 2 крепежных отверстия диаметром 2,1мм и межцентровым расстоянием 45мм
- Высококачественная печатная плата с защитной маской и маркировкой .
- Размеры платы 69,5мм х 48,5мм



Документация:

- Схема электрическая принципиальная
- Размеры платы
- Документация на микроконтроллер AT91SAM7SE512
- Документация на SRAM память CY62157EV30-LL
