USB AVR mkII
внутрисхемный программатор (AVRISP mkII клон) с поддержкой ISP/PDI/TPI

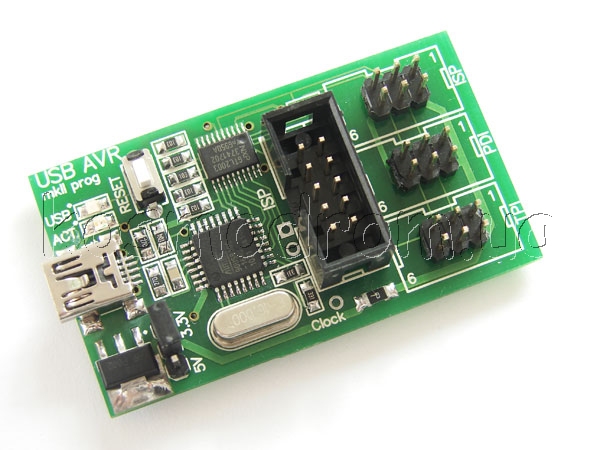

USB AVR mkII
это бюджетный "AVRISP mkII" совместимый программатор для всех 8-битных ATMEL
AVR RISC микроконтроллеров через ISP, PDI и TPI интерфейсы, включая
семейство ATxMega. Програматор подключается к ПК с помощью стандартного
mini-USB кабеля.Также программатор обеспечивает +3,3В/+5В 100мА выход
питания для ваших устройств. Windows определяет устройство как AVRISP mkII.
Также программатор частоту 1,5МГц для тактирования какого либо внешнего
контроллера (если у Вас есть необходимость во внешнем тактировании).
"USB AVR mkII
programmer" поддерживается в AVR Studio 4 и других известных компиляторах (CodevisionAVR…)
как AVRISP mkII.
Характеристики
- высокая скорость программирования
- Высококачественная печатная плата с маской и обозначениями
- Поддержка плат с напряжением 1,8В..5В

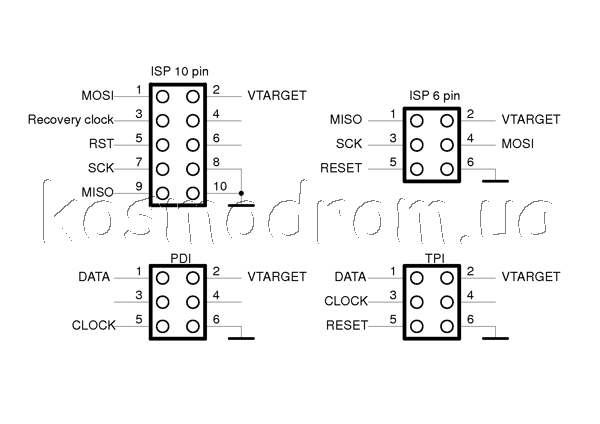

- Два разъема для ISP программирования – 2х5 контактов и 2x3 контактов
- Разъем для PDI программирования
- Разъем для TPI программирования
- программатор обеспечивает функцию генерации тактовой частоты 1,5МГц для
тактирования какого либо внешнего контроллера (если есть такая
необходимость). Эта полезная особенность нужна в случае необходимости
запрограммировать контроллер, у которого в конфигурации Fuse bits выставлена
внешняя частота в качестве источника тактирования - простые программаторы (к
примеру всем известный STK200 на LPT порт) этого сделать не могут
- Поддержка программатора из AVR Studio 4
- Выход питания +3,3В/+5В 100мА через VTARGET вывод разъема
программирования. Управление питанием осуществляется с помощью джампера на
плате программатора. Программируемый микроконтроллер может быть запитан как

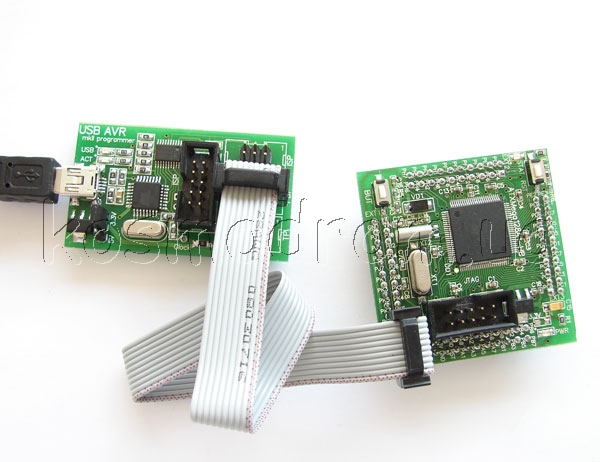

от программатора, так и от внешнего источника питания. В PDI режиме ATxMega
микроконтроллеры желательно запитывать от внешнего источника питания, либо
от +3,3В с программатора, поскольку эти контроллеры не 5В толерантны
- Светодиод состояния “USB” (желтый)
- Светодиод активности “ACT” (красный)
- программатор совместим с Windows 98 / 2000 / XP / Vista / Seven

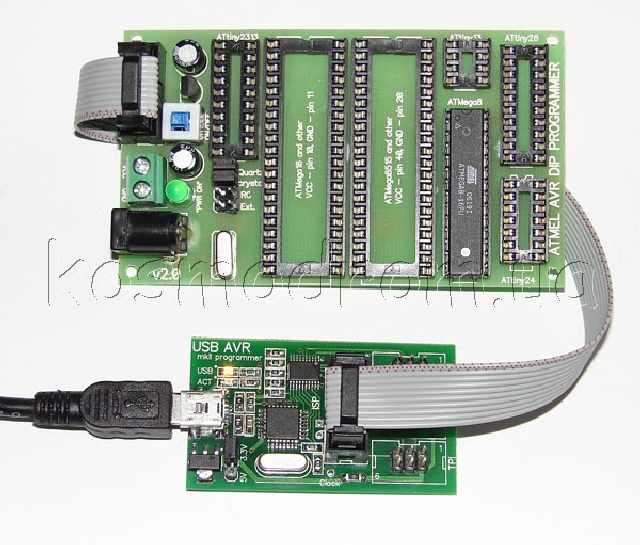

- Программатор совместим с AVR DIP Programmer (для программирования
контроллеров в DIP корпусах)
- Размер 55x32 мм.
