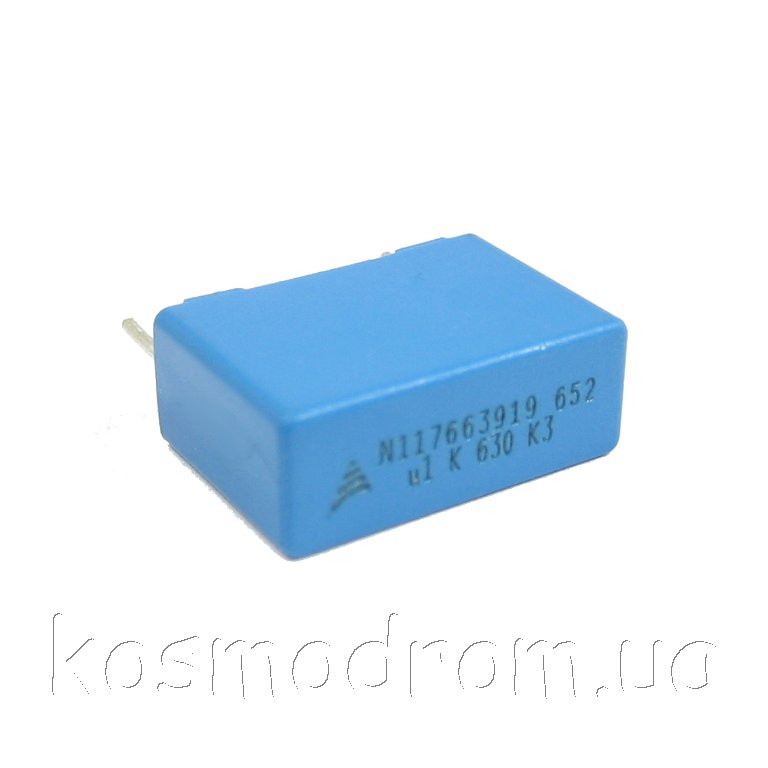

Конденсатор плёночный EPCOS

Пленочные конденсаторы — неотъемлемая часть пассивной элементной базы любого электронного устройства, они являются одним из лучших решений при наличии высокочастотных импульсных токов. Область их применения по истине обширна.

Особенности плёночных конденсаторов:
способность к самовосстановлению;
высокая тепловая стабильность;
высокая стабильность ключевых электрических параметров при изменении приложенного напряжения;
низкое эквивалентное последовательное сопротивление (ESR) и высокая нагрузочная способность по переменному току (за счет чего уменьшается самонагрев во время работы);


Применения пленочных конденсаторов Epcos серии B32651…B32656

Снабберные/резонансные схемы:

Снабберные конденсаторы подключаются параллельно полупроводниковым приборам для ослабления больших бросков напряжения, возникающих при их переключении на высокой частоте. Снабберные конденсаторы используются в таких устройствах, как DC/DC-преобразователи, ККМ-модули и инверторы.

Резонансные конденсаторы должны выдерживать непрерывное (обычно синусоидальное) напряжение переменного тока высокой частоты и обладать определенной устойчивостью к перенапряжениям.

Устойчивость к нагреву и большим импульсам являются ключевыми параметрами для снабберных и резонансных конденсаторов, на которые следует обращать особое внимание при разработке устройств. Для снабберных и резонансных схем лучше всего подойдут MKP-конденсаторы серии B32651…B32656: они характеризуются большим током (rms), очень хорошей способностью к самовосстановлению и разнообразием типов выводов (для монтажа в отверстия и плоские выводы для винтового крепления в IGBT-модулях).

Фильтрация выходного переменного напряжения:


Основное назначение выходных фильтров — защитить подключенную нагрузку от ВЧ составляющих, возникающих в преобразователе, и от бросков тока, вызванных выбросами напряжения. Для этих целей рекомендуются конденсаторы серии B32794…B32798, имеющие значения ёмкости до 75 мкФ и номинальное напряжение до 400 В (AC).


Более высокую устойчивость к импульсному напряжению обеспечивает серия B32651…B32656, у которой значение dV/dt достигает 8000 В/мкс и которая демонстрирует хорошие параметры по самонагреву на высоких частотах.

Фильтрация в выходных выпрямителях:

Для этих целей компания EPCOS предлагает мощные конденсаторы серии B32674…B32678 и новой серии B32794…B32798 с большим диапазоном номинальных напряжений (250…400 В (AC) или 630…1050 В (DC)) и ёмкостью до 75 мкФ.


Альтернативная серия B32651…B32656 обладает более высокой нагрузочной способностью по току в пересчёте на 1 мкФ и имеет значения ёмкости до 8,2 мкФ, расстояние между выводами 37,5 мм и номинальное напряжение до 2000 В (DC).


Также конденсаторы этой серии обладают такими важными для данного применения параметрами, как большая скорость нарастания напряжения dV/dt (до 8000 В/мкс) и очень низкий самонагрев на высокой частоте.

Основные характеристики:

Номинальное переменное напряжение: 250 В

Номинальное постоянное напряжение: 630 В
Номинальная ёмкость: 0,1 мкФ
Допуск ёмкости: +/-10%
Диэлектрик: Полипропилен
Способ монтажа: на плату
Шаг выводов: 15 мм
Размер: 18×7×12,5 мм

Рабочая температура: -55 ... +100 С
