Нажми на картинку, чтобы увеличить ее

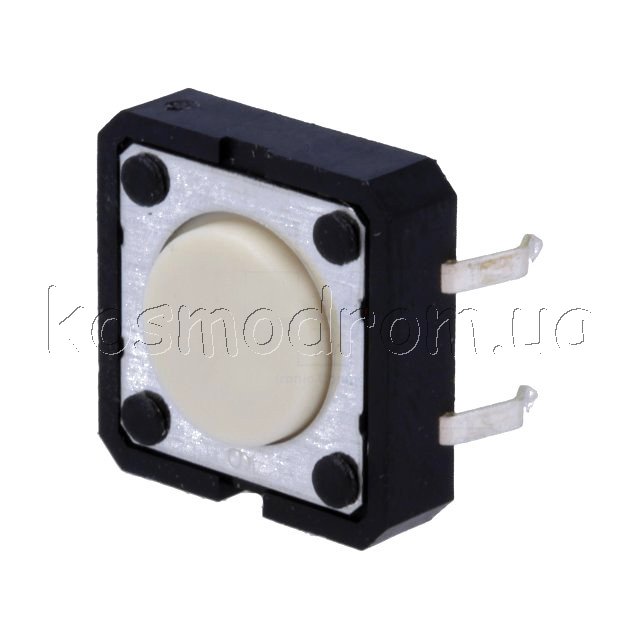

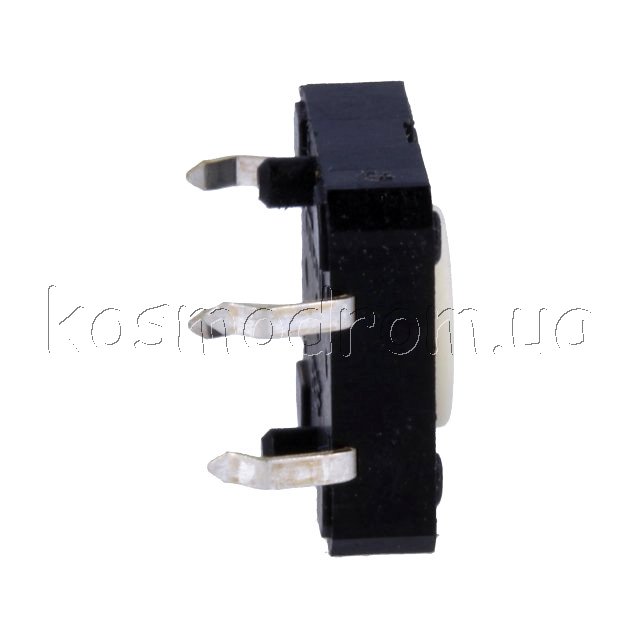

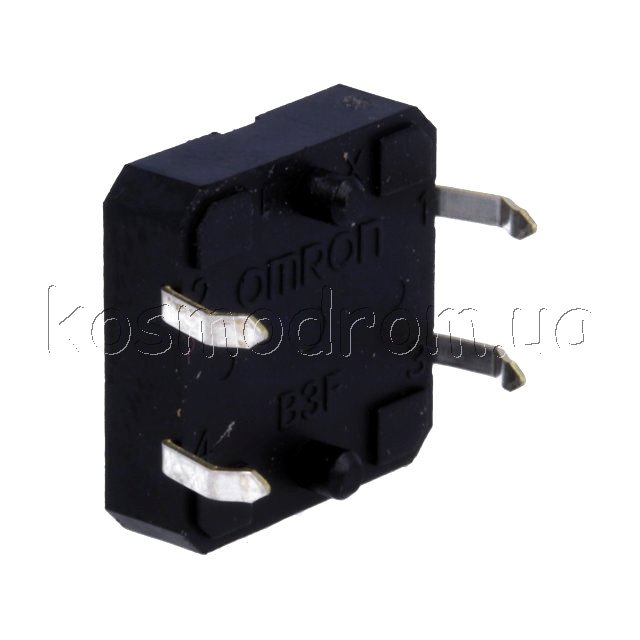

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Кнопка тактовая
B3F-4000
Кнопка без фиксации - Цепь: SPST-NO: Действие: Одиночное включение: Imax: 50 мА: Umax: 24 В: Itype: DC: Актуатор: стандартный, размер: 12х12 мм, высота: 4.3 мм, DIP
На складе ...
Производитель: OMRON
код товара: 00-00041327
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Кнопка тактовая
| | | |
|
 |
Корпорация
OMRON — это группа
компаний, специализирующихся во многих областях деятельности:
системы промышленной автоматизации, электронные компоненты, дорожные
информационные системы, банковские технологии, медицинское
оборудование, кассовые аппараты, компьютерное оборудование, системы
распознавания и многое другое. |
|
Производитель |
OMRON
|
|
Тип переключателя |
микропереключатель
TACT |
|
Контакты |
SPST-NO
|
|
Количество возможных
положений |
2 |
|
Кол-во фиксированных
положений |
1 |
|
Нагрузка контакта DC
@R (при активной нагрузке) |
0.05 A / 24 ВDC
|
|
Монтаж |
THT |
|
Подсветка |
отсутствует
|
|
Сила переключения |
1.27Н
|
|
Размеры корпуса |
12 x 12мм
|
|
Высота кнопки (измеряется
от уровня платы) |
4.3мм
|
|
Алгоритм работы |
OFF-(ON)
|
|
Тип клавиши |
круглая
|
|
Шаг выводов |
5x12.5мм
|
|
Рабочая температура |
-25...70°C
|
|
Цвет клавиши |
слоновая кость
|
|
Выводы |
на печатную плату,
прямые |
|
Сопротивление
контакта макс. |
100мОм
|
|
Сопротивление
изоляции мин. |
100МОм
|
|
Ресурс |
3000000циклов
|
|
Материал контакта |
фосфор-бронза
|
|
Ход кнопки |
0.3мм
|
|
Покрытие контакта |
посеребренные |
| | |
 |
|
Тактовые кнопки серий B3F, B3W, B3U от
Omron |
|
Компания
OMRON предлагает
широкий выбор тактовых кнопок вертикальной и угловой ориентации,
поверхностного и сквозного монтажа, герметичного типа (серия
B3W), а также варианты с большим числом допустимых нажатий и
увеличенным сроком службы (серия
B3F). Номенклатура тактовых переключателей компании
OMRON пригодна для
использования в клавиатурах с мембранным покрытием или для
автономного использования в клавишной панели. Эти высококачественные
переключатели обеспечивают четкое срабатывание при различных
прилагаемых усилиях, что удовлетворяет требованиям большинства
систем, в которых они применяются. |
 |
|
| |
|
|
| |
|
Серия B3F с увеличенным сроком службы |
|
 |
Наиболее полная и вариативная серия
переключателей конфигурации SPST-NO, включающая в себя кнопки со
стандартными размерами 6×6 и 12×12 мм, которые отличаются высоким
показателями механической и электрической прочности (до 10 миллионов
переключений) и имеют варианты с золотым покрытием, обеспечивающим
долгий срок службы в агрессивных средах, таких как коррозийный газ. |
|
|
Механическая/электрическая прочность: до 10×106 переключений для версий
12×12 мм и до 1×106 переключений для версий 6×6 мм;
Стандартные габаритные размеры: 6×6 и 12×12 мм;
Нагрузочная способность: 1-50 мА, 5-24 В;
Диэлектрическая прочность: 500 В ~, 50/60 Гц, 1 мин.;
Контактное сопротивление: 100 мОм (макс.);
Доступны версии с золотым покрытием контактов, с длинными выводами для
сквозного монтажа (radial), c квадратными плунжерами под насадку, с
дополнительным выводом заземления.
|
|
Серия B3U для поверхностного монтажа |
|
|
Самые миниатюрные (во всем семействе
тактовых кнопок Omron) переключатели конфигурации SPST-NO для
поверхностного монтажа. Габаритные размеры кнопок B3U не превышают
3.0х2.5×1.2 мм, что позволяет использовать их в устройствах с высокой
плотностью монтажа печатных плат. |
|
|
Пылезащитная конструкция обеспечивает высокую надежность в загрязненных
помещениях;
Миниатюрные размеры, ДxШxВ: 3.0х2.5×1.2 мм;
Механическая/электрическая прочность: до 2×105 переключений;
Нагрузочная способность: 1-50 мА, 5-12 В;
Диэлектрическая прочность изоляции: 250 В ~, 50/60 Гц, 1 мин.;
Контактное сопротивление: 100 мОм (макс.);
Доступны версии с дополнительным выводом заземления для защиты от
статического электричества.
|
|
Герметичные переключатели серии B3W |
|
|
В серию входят герметичные переключатели
конфигурации SPST-NO со степенью защиты IP67, для которых допустима
очистка выводов печатных плат погружением и защита от загрязнения
контактов в пыльной среде. |
|
|
Герметичная конструкция, соответствующая требованиям IP67 (IEC-60529);
Стандартные габаритные размеры: 6×6 и 12×12 мм;
Механическая/электрическая прочность: до 3×106 переключений;
Нагрузочная способность: 1-50 мА, 5-24 В;
Диэлектрическая прочность изоляции: 500 В ~, 50/60 Гц, 1 мин.;
Контактное сопротивление: 100 мОм (макс.);
Доступны версии c квадратными плунжерами под насадку и с дополнительным
выводом заземления.
|
|
Техническая документация
Колпачки для версий с
плунжером под насадку (0.23 Мб)
Техническая
документация на серию B3F (0.98 Мб)
Рекомендации к
использованию тактовых кнопок Omron (0.40 Мб)
Техническая
документация на серию B3U (0.30 Мб)
Техническая
документация на серию B3W (0.48 Мб) |
|
