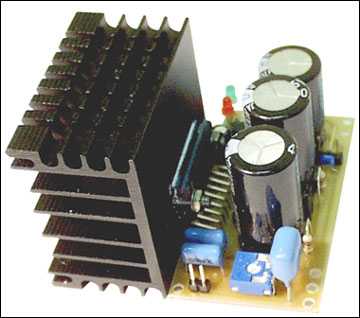

Нажми на картинку, чтобы увеличить ее Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия Временно нет на складе... код товара: Кол-во Цена без НДС, грн Купить от шт Раздел:   Предлагаемый блок - это простой и надежный мощный усилитель низкой частоты. Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом при питании от однополярного источника напряжением 14,4 В. Области применения данного УНЧ крайне разнообразны: его можно использовать на открытом воздухе для проведения различных мероприятий, в домашних условиях в составе музыкального аудиокомплекса. Основное его назначение – это установка в автомобиле для повышения выходной мощности автомагнитолы. Усилитель также хорошо зарекомендовал себя как УНЧ для сабвуфера. Усилитель работает в классе H (с вольтодобавкой), обладает малыми габаритами и минимальным числом внешних пассивных элементов. Радиатор в комплект набора не входит. Технические характеристики. Напряжение питания: 14.4 В (максимальное значение - 18 В). Пиковое значение выходного тока: 10 А. Ток в режиме покоя: 110 … 150 мА. Ток в режиме MUTE/ST-BY: 25 мА. Сопротивление нагрузки: 4 Ом. Долговременная выходная мощность: - при коэффициенте гармоник 0.03%: 1 Вт, - при коэффициенте гармоник 0.06%: 20 Вт, - при коэффициенте гармоник 0.5%: 55 Вт, - при коэффициенте гармоник 10%: 70 Вт. Коэффициент усиления по напряжению Au: 26 дБ. Диапазон воспроизводимых частот: 20 … 20000 Гц. Напряжение на входе (Uвх) при Pвых=70 Вт: 0,85 В. Входное сопротивление: 10 кОм. Размеры печатной платы: 67x37 мм. Описание работы. УНЧ выполнен на интегральной микросхеме TDA1562. Эта ИМС представляет собой УНЧ класса Н (с вольтодобавкой). При воспроизведении звуковых (а точнее музыкальных) сигналов, высокая выходная мощность требуется на очень короткий промежуток времени, все остальное время выходная мощность остается небольшой. Поэтому алгоритм работы ИМС следующий: пока выходная мощность не превышает значения 18 Вт, устройство функционирует как обычный УНЧ с питанием от источника 14,4 В. При превышении выходной мощности 18 Вт внутреннее напряжение питания кратковременно поднимается за счет встроенного преобразователя и накопительных конденсаторов C5, C6. Подобное решение позволяет получить в пике мощность 70 Вт на нагрузке 4 Ом. Микросхема имеет балансный вход, что полностью решает проблему наводок при подключении к автомагнитоле. Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие емкости до 1000 мкФ. При неудачном стечении обстоятельств микросхема выходит из строя. Конструкция. Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты диаметром 3 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для "мягкого" включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод (радиатор в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8. Порядок настройки усилителя. Правильно собранный УНЧ не требует настройки. Однако перед его использованием необходимо проделать несколько операций: 1. Проверьте правильность подключения источника сигнала, нагрузки и управляющих сигналов MUTE/ST-BY (при отказе использования штатного переключателя XP1). 2. Установите движок подстроечного резистора R1 в среднее положение. 3. Подайте напряжение питания, полезный сигнал, а затем замкните XP1 для запуска микросхемы. 4. При необходимости измените уровень входного сигнала подстроечным резистором R1.

Поставляемые компоненты
