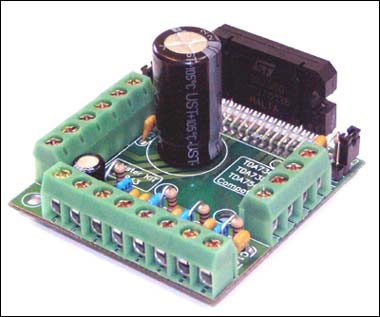

Нажми на картинку, чтобы увеличить ее Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия Временно нет на складе... код товара: Кол-во Цена без НДС, грн Купить от шт Раздел:   Предлагаемое устройство принадлежит к блокам и отражает принцип: купил - подключил! Это простой и надежный автомобильный усилитель низкой частоты, обладающий минимальными коэффициентом нелинейных искажений и уровнем собственных шумов. Особенностью усилителя является использование полевых транзисторов в выходных каскадах. Назначение усилителя. Усилитель предназначен для установки в автомагнитоле вместо старого усилителя низкой частоты для повышения ее выходной мощности, а также для проведения мероприятий на открытом воздухе с использованием источника питания 12 В (аккумуляторной батареи), в качестве основного источника питания аппаратуры. Технические характеристики. Типовое напряжение питания: 14,4 В. Рабочее напряжение питания: 6 - 18 В. Ток в режиме покоя: 200 мА. Максимальная электрическая выходная мощность, при Rн = 4 Ом, Uп = 14,4 В: 50 Вт. при Rн = 2 Ом, Uп = 14,4 В: 80 Вт. Коэффициент усиления по напряжению Au: 26 дБ. Входное сопротивление: 100 кОм. Диапазон воспроизводимых частот: 20 - 20000 Гц. Размеры печатной платы: 51x50 мм. Описание работы. УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA7560 (DA1). Эта ИМС представляет собой УНЧ класса AВ и устанавливается в авто-аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. ИМС рассчитана на работу с нагрузкой 2 - 4 Ом, искажения сигнала удовлетворяют требованиям Hi-Fi. Микросхема имеет защиту от КЗ нагрузки и от перегрева. К особенностям микросхемы следует отнести использование полевых транзисторов в выходных каскадах. Микросхема содержит четыре идентичных мостовых усилителя мощности до 80 Вт на нагрузке 2 Ом. Переключатели SW1 (ST-BY) и SW2 (MUTE) предназначены для управления режимами работы ИМС. Замыканием контактов в SW1 управляет режимом ST-BY (дежурный/рабочий), а SW2 режимом MUTE (пауза). Особое внимание следует обратить на подключение микросхемы к источнику питания: - ИМС чрезвычайно чувствительна к напряжению питания – максимум 18 В. - переполюсовка источника напряжения питания приводит к выходу ИМС из строя (Uобр = 6 В максимум). Напряжение питания подключается к контактам Х9 (+) и Х10 (-). Источники сигнала подключаются к Х1 (+), Х2 (-); Х3 (+), Х4 (-); Х5 (+), Х6 (-); Х7 (+), Х8 (-). Усиленный сигнал снимается с контактов Х11, Х12; Х13, Х14; Х15, Х16; Х17, Х18. Конструкция. Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 51х50 мм. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате предусмотрены посадочные места под клеммные винтовые зажимы. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. Для повышения надежности работы ИМС рекомендуется при её монтаже использовать теплопроводную пасту типа КТП-8.
