Металлоискатель предназначен для поиска металлических предметов в грунте, стенах и т.д. Благодаря применению микроконтроллера, многие функции по обнаружению, управлению и индикации реализованы программно. Поэтому функционально сложное устройство имеет простую конструкцию и доступно для сборки даже начинающими радиолюбителями.



Кратко о новизне.

Прежде всего - это возможность работы с любым датчиком - "обычным", "корзиночным", "глубинным", "печатным" и другими. Теперь настройки под конкретный датчик запоминаются в энергонезависимых профилях. При оперативной смене датчика соответствующие профили переключатся автоматически за счет правильно установленной перемычки на разъеме датчика. Всего профилей 9. В данный момент они условно распределены так - профили 1.1, 1.2, 1.3 закреплены за печатным датчиком, профили 2.1, 2.2, 2.3 - за "глубинным", профили 3.1, 3.2, 3.3 - за эксперементальными датчиками. Вторая цифра в нумерации профиля означает режим. Сейчас эти режимы распределены так 1- "Экономичный", 2-"Обычный", 3-"Турбо режим". Однако все эти привязки профилей к конкретным датчикам и режимам условны и носят рекомендательный характер. При желании пользователь может переопределить назначение профилей под свои нужды.

Следующая важная функция - это автоматический баланс тракта.

Имеется возможность оперативного контроля напряжения питания, возможность задания порога разряда батареи под любой тип аккумулятора.

Новая, не совсем обычная для металлоискателя функция, которая появилась в Кощеях пятой серии - это возможность настройки всех параметров с помощью персонального компьютера. Особенно это актуально для Кощея-5И, который имеет упрощенный интерфейс.





Технические характеристики.
Напряжение питания: 7 - 14 В.
Ток потребления, не более: 90 мА.
Глубина обнаружения, не менее:
монета диаметром 25 мм: 20 см;
пистолет: 40 см;
каска: 60 см.
Размер печатной платы: 82х52 мм.

Краткое описание устройства.
Принцип действия импульсного металлоискателя основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.
Основой устройства является микроконтроллер. Он формирует управляющие сигналы для передающей и приемной частей, а также используется для управления устройством и индикации. Более подробную информацию о работе этого металлоискателя можно получить в Интернете по адресу или в книге А.И.Щедрина «Новые металлоискатели для поиска кладов и реликвий».
Микроконтроллер поставляется с записанной микропрограммой.

Комплект поставки

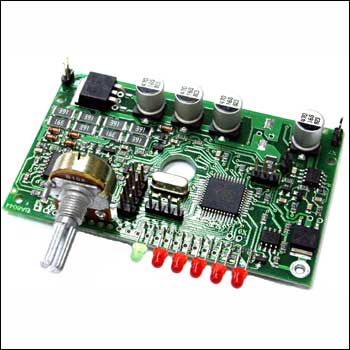

Печатная плата с установленными компонентами и прошитым микроконтроллером ATMEGA16-16AI: 1 шт.
Ручка для резистора: 1 шт.

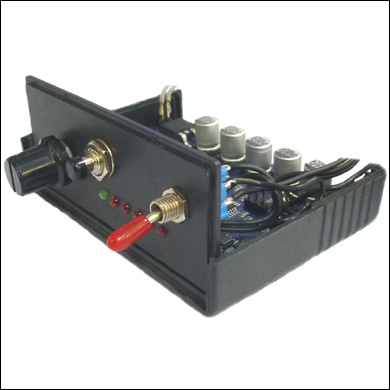

Корпус: 1 шт.
Саморезы для крепления платы: 4 шт.
Саморезы для корпуса: 1 шт.
Наклейка: 1 шт.







Поставляемые компоненты
