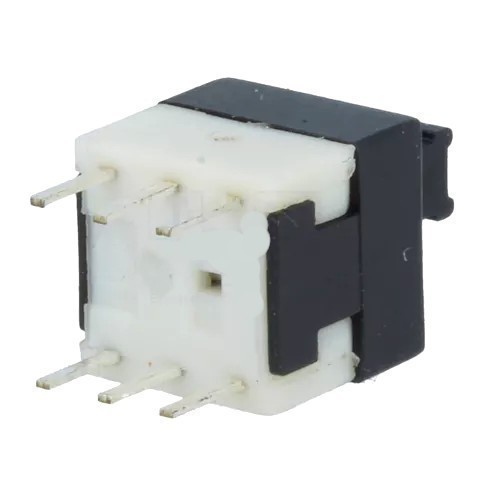

| | | Нажми на картинку, чтобы увеличить ее Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Микропереключатель BS800N Микропереключатель TACT, DPDT, Пол: 2, 0,1A/30ВDC, THT, нет, 1,6Н
На складе ... Производитель: CANAL ELECTRONIC код товара: 00-00075889
Кол-во | Цена без НДС, грн | Купить |
| Раздел: Микропереключатель
| | | |
Производитель |
CANAL ELECTRONIC |
Тип переключателя |
микропереключатель TACT |
Контакты |
DPDT |
Количество возможных
положений |
2 |
Нагрузка контакта DC
@R(при активной нагрузке) |
0,1A / 30В DC |
Монтаж |
THT |
Подсветка |
нет |
Сила переключения |
1,6Н |
Размеры корпуса |
8x8мм |
Высота
кнопки(измеряется от уровня платы) |
13,5мм |
Алгоритм
работы(позиция в скобках обозначает мгновенную позицию.) |
ON-(ON) |
Шаг выводов |
2,5x6мм |
Рабочая температура |
-25...65°C |
Тип клавиши |
квадратная |
Выводы |
на печатную плату,
прямые |
Сопротивление
контакта макс. |
50мОм |
Ресурс |
100000 циклов |
Электрический ресурс |
10000 циклов |
Температура пайки |
245°C / 3 с |
Кол-во фиксированных
положений |
1 |
| | |
OMRON |
Микропереключатели серии D2F |
Тип
переключателя |
микропереключатель |
Размеры
корпуса |
12,8 x 5,8 x
6 мм |
Ресурс |
1·106
циклов |
Рабочая
температура |
-25...85°C |
Класс
защиты |
IP40 |
Конт. |
SPDT |
Алгоритм раб. |
ON-(ON) |
Фикс.
положений |
1 |
|
|
|
|
Код |
Нагрузка АС* |
Нагрузка DC** |
Выводы |
Сила переключения |
Хар. особенности |
Дл. рычага |
|
[AC] |
[DC] |
|
[Н] |
|
[мм] |
D2F-01 |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
без рычага |
- |
D2F-01-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
без рычага |
- |
D2F-01-A1 |
- |
0,1 A / 30 В |
на печатную плату, угловые, левые |
1,47 |
без рычага |
- |
D2F-01-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
без рычага |
- |
D2F-01-D3 |
- |
0,1 A / 30 В |
под пайку |
1,47 |
без рычага |
- |
D2F-01F |
- |
0,1 A / 30 В |
на печатную плату, прямые |
0,74 |
без рычага |
- |
D2F-01F-T |
- |
0,1 A / 30 В |
на печатную плату, самоблокирующиеся |
0,74 |
без рычага |
- |
D2F-01FL |
- |
0,1 A / 30 В |
на печатную плату, прямые |
0,74 |
с рычагом |
12,8 |
D2F-01FL-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
0,74 |
с рычагом |
12,8 |
D2F-01FL-D |
- |
0,1 A / 30 В |
под пайку |
0,74 |
с рычагом |
12,8 |
D2F-01FL3 |
- |
0,1 A / 30 В |
на печатную плату, самоблокирующиеся |
0,74 |
с рычагом с имитацией ролика |
10 |
D2F-01FL3-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
0,74 |
с рычагом с имитацией ролика |
10 |
D2F-01L3-D3 |
- |
0,1 A / 30 В |
под пайку |
1,47 |
с рычагом с имитацией ролика |
10 |
D2F-01L |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом |
12,8 |
D2F-01L2 |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом (с роликом) |
10 |
D2F-01L2-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
с рычагом (с роликом) |
10 |
D2F-01L3 |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом с имитацией ролика |
10 |
D2F-01L3-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
с рычагом с имитацией ролика |
10 |
D2F-01L3-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
с рычагом с имитацией ролика |
10 |
D2F-01L-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
с рычагом |
12,8 |
D2F-01L-A1 |
- |
0,1 A / 30 В |
на печатную плату, угловые, левые |
1,47 |
с рычагом |
12,8 |
D2F-01L-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
с рычагом |
12,8 |
D2F |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
без рычага |
- |
D2F-A |
3 A / 125 В |
2 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
без рычага |
- |
D2F-D |
3 A / 125 В |
2 A / 30 В |
под пайку, компактные |
1,47 |
без рычага |
- |
D2F-FL-A1 |
3 A / 125 В |
2 A / 30 В |
на печатную плату, угловые, левые |
0,74 |
с рычагом |
12,8 |
D2F-FL3-D |
3 A / 125 В |
2 A / 30 В |
под пайку, компактные |
0,74 |
с рычагом с имитацией ролика |
10 |
D2F-L |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом |
12,8 |
D2F-L2 |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом (с роликом) |
10 |
D2F-L3 |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом с имитацией ролика |
10 |
D2F-L-A |
3 A / 125 В |
2 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
с рычагом |
12,8 |
D2F-L-D3 |
3 A / 125 В |
2 A / 30 В |
под пайку |
1,47 |
с рычагом |
12,8 |
D2F-L-T |
3 A / 125 В |
2 A / 30 В |
на печатную плату, самоблокирующиеся |
1,47 |
с рычагом |
12,8 |
D2F-T |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
без рычага |
- |
D2F-F |
1 A / 125 В |
0,5 A / 30 В |
на печатную плату, прямые |
0,74 |
без рычага |
- |
D2F-F-D |
1 A / 125 В |
0,5 A / 30 В |
под пайку, компактные |
0,74 |
без рычага |
- |
D2F-FL-A |
1 A / 125 В |
0,5 A / 30 В |
на печатную плату, угловые, правые |
0,74 |
с рычагом |
12,8 |
D2F-FL3 |
1 A / 125 В |
0,5 A / 30 В |
на печатную плату, прямые |
0,74 |
с рычагом с имитацией ролика |
10 |
D2F-FL-D |
1 A / 125 В |
0,5 A / 30 В |
под пайку |
0,74 |
с рычагом |
12,8 |
*,** при активной нагрузке
Микропереключатели – малогабаритные устройства, которые коммутируют
цепи переменного и постоянного тока в электронных и радиотехнических
устройствах.
Также при помощи таких устройств дистанционно управляют всевозможными
приборами. Несмотря на небольшие массогабаритные показатели, по своим
техническим характеристикам микропереключатели не уступают другим видам
переключателей. |
|
