Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата
CH592 BLE5.4 Mini Core Board
32-bit RISC-V4C 26KB SRAM 512KB Flash 2.4GHz
На складе ...
код товара: 00-00074287
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Отладочная плата
| | | |

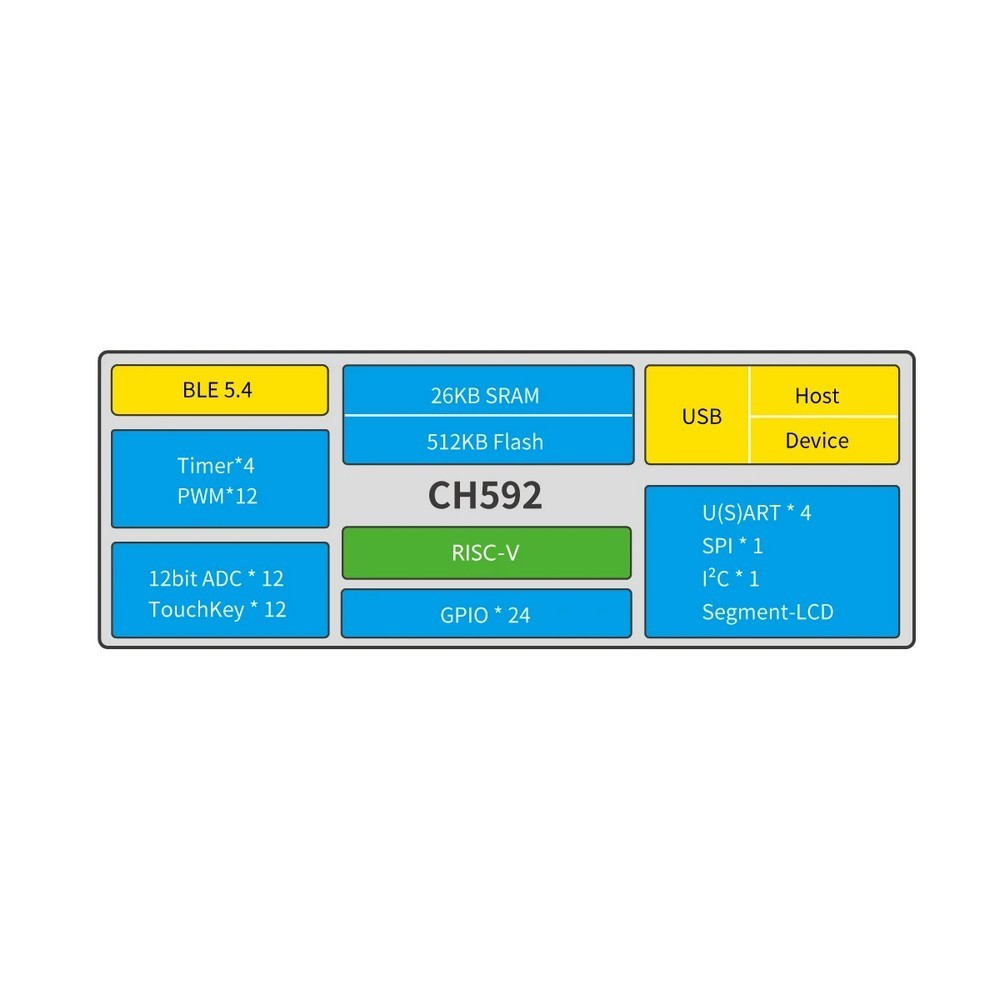

CH592F — это
микроконтроллер на основе архитектуры RISC-V с интегрированной BLE беспроводной
связью. На чипе реализован модуль BLE связи со скоростью 2 Мбит/с, контроллер и
приемопередатчик полноскоростного USB хоста и устройства, драйвер сегментного
ЖК-дисплея, SPI, 4 последовательных порта, 8-канальный АЦП, модуль детекции
TouchKey и другие богатые периферийные ресурсы.
Характеристики QingKe
32-битного микроконтроллера RISC-V4C
Ядро: QingKe 32-битное RISC-V4C
Инструкции: Поддержка набора инструкций RV32IMAC и саморасширяющихся инструкций
Память:
- 26 КБ SRAM
- 512 КБ Flash
- Поддержка ICP, ISP и IAP
- Поддержка OTA обновлений по воздуху
Беспроводная связь: Встроенный RF-приемопередатчик 2.4 ГГц с базовой полосой
частот и контролем связи, поддержка BLE5.4
- Поддержка скорости 2 Мбит/с и 1 Мбит/с
- Чувствительность приемника: -95 дБм
- Программируемая мощность передачи: +4.5 дБм
Протокольный стек: Оптимизированный стек протоколов и API для прикладного
уровня, поддержка сетевого взаимодействия
Встроенные датчики:
- Датчик температуры (TS)
- RTC (Real-Time Clock), поддержка 2 режимов времени и триггера
USB: USB2.0 полноскоростной хост/устройство
Интерфейсы:
- 8-канальный TouchKey
- 8-канальный 12-битный АЦП
- 4 UART, 1 SPI, 12-канальный PWM, 1 I2C
Дисплей: Интерфейс драйвера сегментного ЖК-дисплея, поддержка LCD панели 64
точки (16x4)
GPIO: 20 выводов общего назначения, 4 из которых поддерживают входной сигнал 5 В
Питание: Минимальное поддерживаемое напряжение питания 1.7 В
Безопасность: Встроенное шифрование и дешифрование AES-128, уникальный
идентификатор чипа
| | |
 |
