ШИМ контроллер

CM6805AG - это комбинированный контроллер PFC / PWM Green-Mode для настольных ПК блоков и адаптеров переменного тока.

PFC и PWM на CM6805AG работают на одной частоте 67,5 КГц. Компаратор PFC OVP отключает секцию PFC в случае внезапного снижения нагрузки. Раздел PFC также включает ограничение пикового тока для повышения надежности системы.

PFC имеет вывод PFCOFFB, который можно использовать для отключения переменного тока и определения GMth для отключения PFC.

Характеристики:

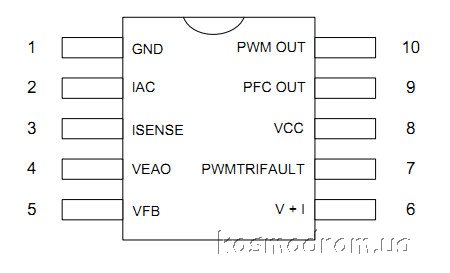

10-контактный корпус SSOP.
RAC около 4 ~ 8  МОм на контакте IAC.
Простая настройка в Boost Follower.
Внутренне синхронизированные PFC и PWM в одной микросхеме.
Усилитель с ошибкой напряжения с повышенной скоростью нарастания и усовершенствованной техникой формирования входного тока.
Универсальное линейное входное напряжение
Усиление CCM или DCM с PFC-модуляцией переднего фронта с использованием техники формирования входного тока.
PFCOVP, прецизионный -1V PFC ILIMIT, компаратор PFC Tri-Fault Detect
Низкие токи питания; пуск: 100 мА, рабочий ток: 2 мА.
Синхронизированный PFC с PWM и, чтобы уменьшить пульсацию тока в накопительном конденсаторе между секциями PFC и PWM и уменьшить шум переключения в системе.
Компаратор VIN-OK ​​гарантирует включение ШИМ, когда PFC достигает устойчивого состояния.
Высокоэффективный режим токового фронта с ШИМ
Точный максимальный рабочий цикл 50% ШИМ
UVLO, REFOK и защита от потери напряжения
Цифровой PFC и PWM плавный запуск, ~ 10 мс
Точность ШИМ 1,5 В ограничение тока для работы в текущем режиме
