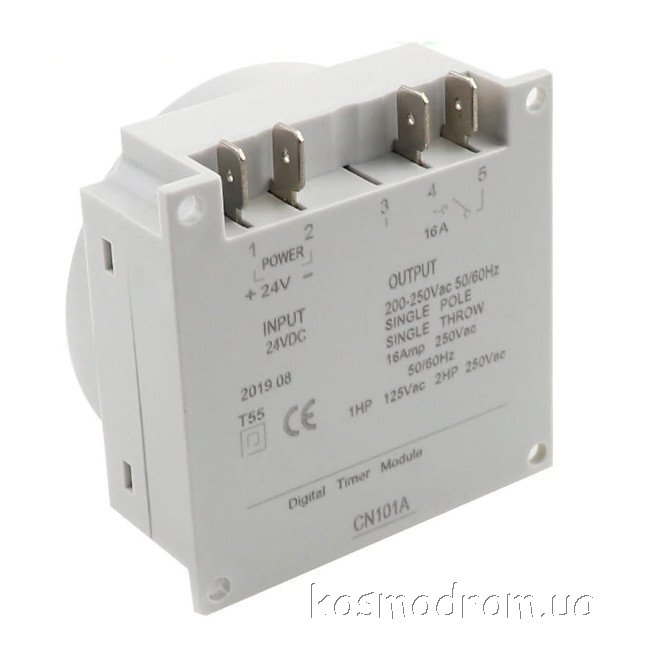

Цифровой
программируемый таймер переключения применяется для включения и
выключения электропотребителей по заданной программе в течении заданного
времени. Возможно использование таймера включения/выключения (реле
времени) для включения и отключения уличного или внутреннего освещения,
управления технологическими процессами, электронагревательными
приборами, различными бытовыми приборами и в других случаях, где
требуется управление по текущему времени суток, дням недели или
циклическое управление
Настройка часов:
Нажмите и держите кнопку с изображением часов.
Кнопкой D+ выберете день недели.
Кнопками H+ (часы) и M+ (минуты) установите правильное время
Установка таймера:
Таймер может выполнять одну из 17 программ. Нажимайте кнопку P для
выбора одной из программ таймера. В левом нижнем углу дисплея вы можете
видеть ее номер и значение on (будем включать нагрузку) ил off(будем
выключать нагрузку).
Затем нажимайте кномпу D+ для выбора дня недели, в который(-ые) будет
срабатывать таймер. В верхней части дисплея будут загораться названия
дней.
После этого выберите период работы таймера кнопками H+ (часы) и M+
(минуты).
Перед запуском программы , таймер необходимо
заряжать в течение не менее 5 минут, так как встроенная батарея может
быть не заряжена.
- Перед установкой программы нажмите кнопку сброса , чтобы очистить
память для получения новых инструкций.
- После того как программа установлена , пожалуйста, включите таймер.
Затем подключите электрический прибор к таймеру.
Можно установить опции «включения» и «выключения» таймера следующим
образом:
- Первый вариант: воскресенье.
- Второй вариант: с понедельника по пятницу.
- Третий вариант: суббота и воскресенье (выходные).
- Четвертый вариант: с понедельника по пятницу (рабочие дни).
- Пятый вариант: понедельник, среда, пятница.
- Шестой вариант: вторник, четверг, суббота.
- Седьмой вариант: с понедельника по среду.
- Восьмой вариант: со среды по субботу.
Технические
характеристики:
Питание: 24 В. DC/АС
Количество программируемых режимов: 17
Дискретность выставления времени: 1 мин
Диаметр отверстия для монтажа: 3 мм.
Погрешность срабатывания: (+ -) 1 с / день.
Минимальное программируемое время: 1 минута.
Максимальное программируемое время: 168 часов.
Количество каналов: 1.
Нагрузка на контакт: 16 А, 250 В (АС)
Встроенная батарея: 1,2 В 40 мА
Рабочая температура: 10...40° C
Габаритные размеры: 60х60х32 |
