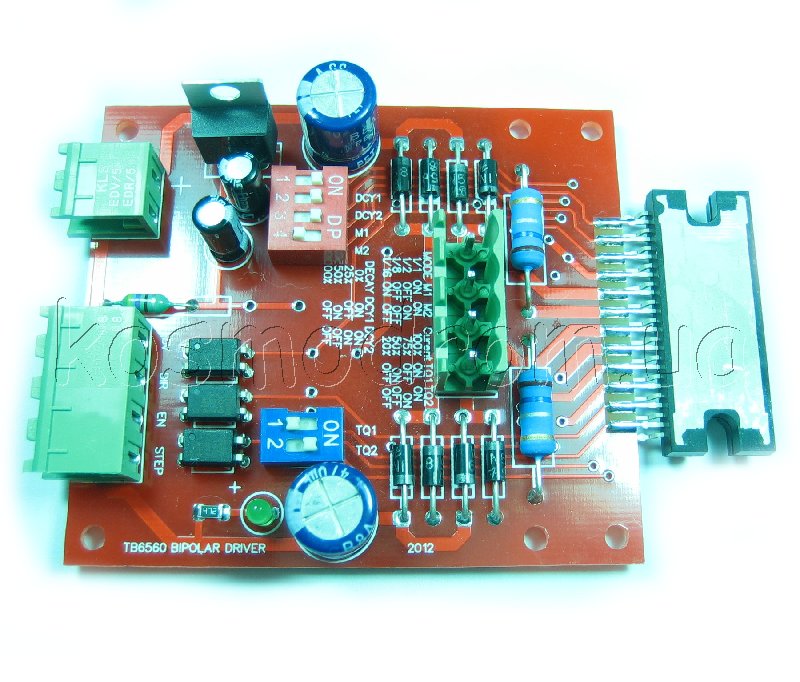

Контроллер предназначен для
управления шаговыми двигателями (ШД) с максимальным током до 3.5А.

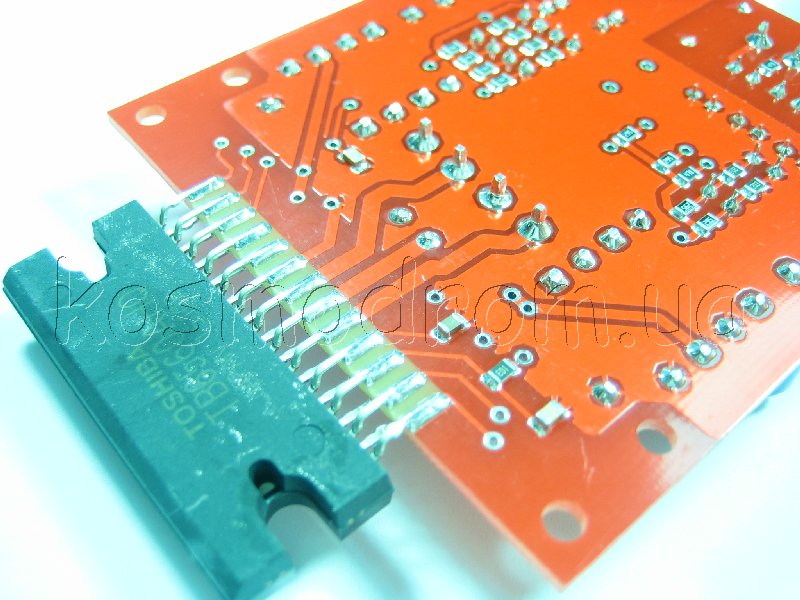

Основа контроллера ИС TB6560 от TOSHIBA со следующими характеристиками:
Ток обмоток 3А (средн.) и 3.5А (макс)
Напряжение питания логики Vcc 5В (5.5В макс)
Напряжение питания ШД VIN 24В (40В макс)
Режим микрошага 1/1, 1/2, 1/8, 1/16 |
 |
|

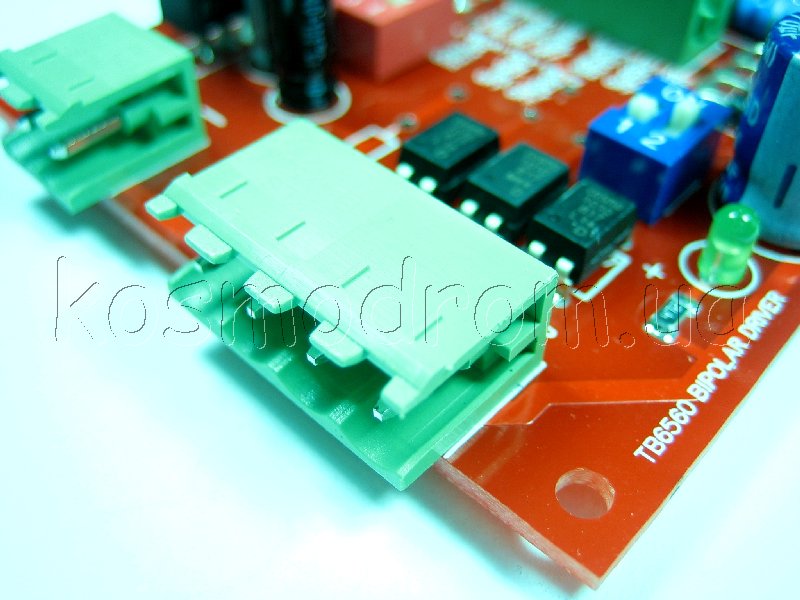

Описание контактов
X1-1 Напряжение питания ШД Vm 24В
X1-2 GND
X2-1 +5V
X2-2 DIR направление вращения
X2-3 EN разрешение работы (активный уровень высокий)
X2-4 STEP сигнал шага
X3-1,2 A1,A2 обмотка ШД
X3-3,4 B1,B2 обмотка ШД |

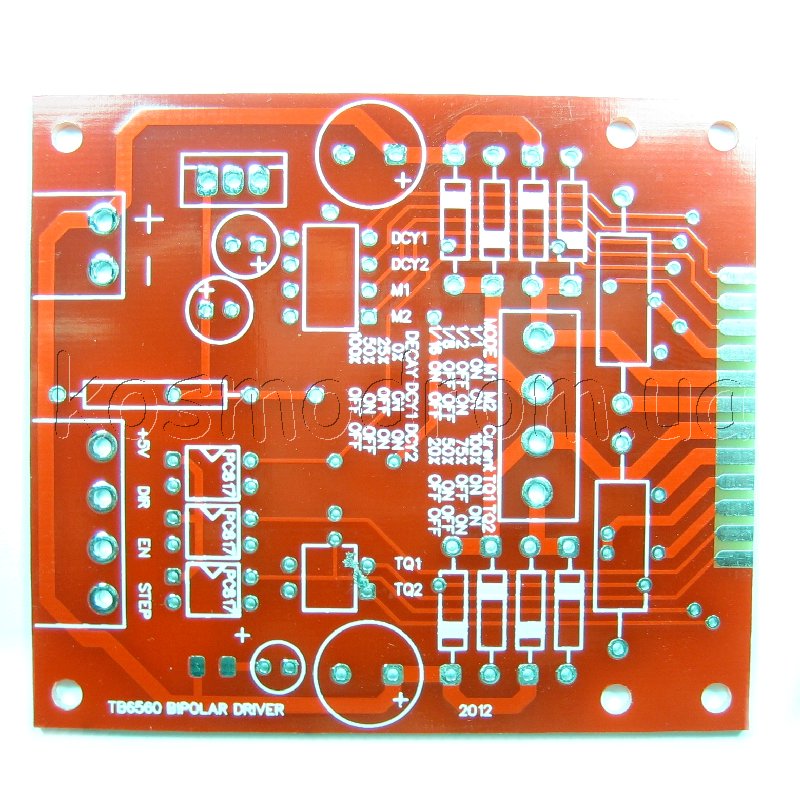

Доступна плата
для самостоятельного
изготовления |
|

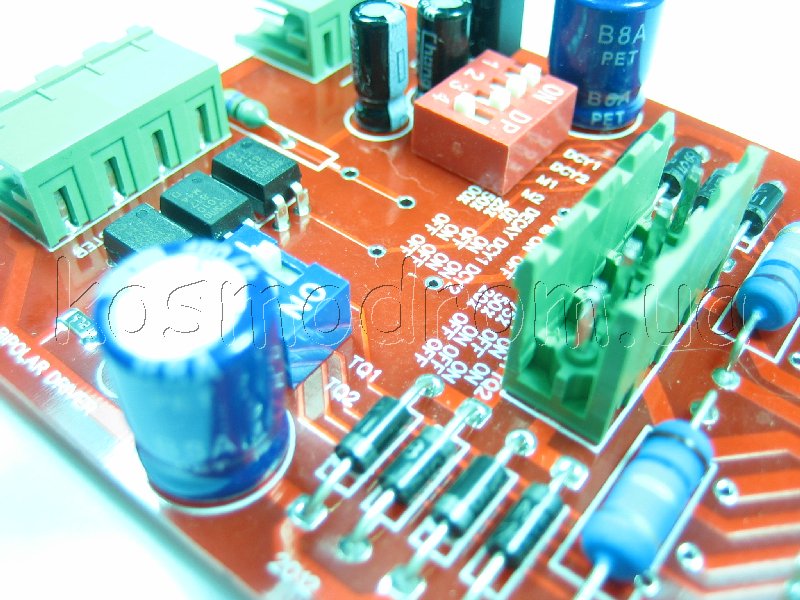

Описание переключателей
JP1 Установка момента вращения (тока фазы)
переключатели включены 100%
TQ2 включен 75%
TQ1 включен 50%
TQ1 и TQ2 выключены 20%
JP2 Установка режима спада тока и дробления шага |
Купить контроллер
TB6560AHQ |
|
Режимы дробления шага
M1 и M2 включены 1/1
M2 включен 1/2
M1 включен 1/16
M1 и M2 выключены 1/8 |
 |
|
Режимы спада тока
переключатели включены 0% (nominal)
DCY2 включен 25% (mixed decay)
DCY1 включен 50% (mixed decay)
переключатели включены 100% (fast decay) |
 |
|
Драйвер поставляется на рабочее
напряжение 24В и ток 3А.
смотри раздел "Промышленные
источники питания"

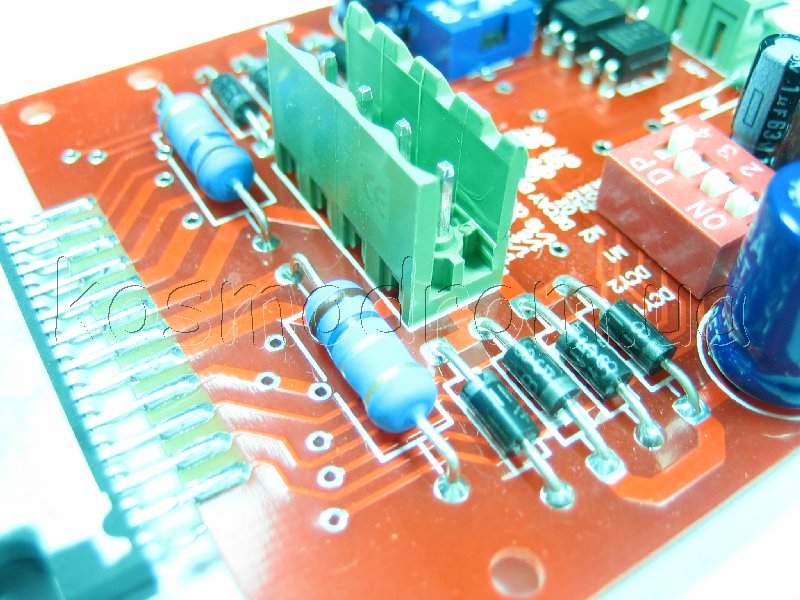

Для изменения рабочего тока на другой, необходимо изменить сопротивление
резисторов R2 и R3 по формуле R = 0.5/ I

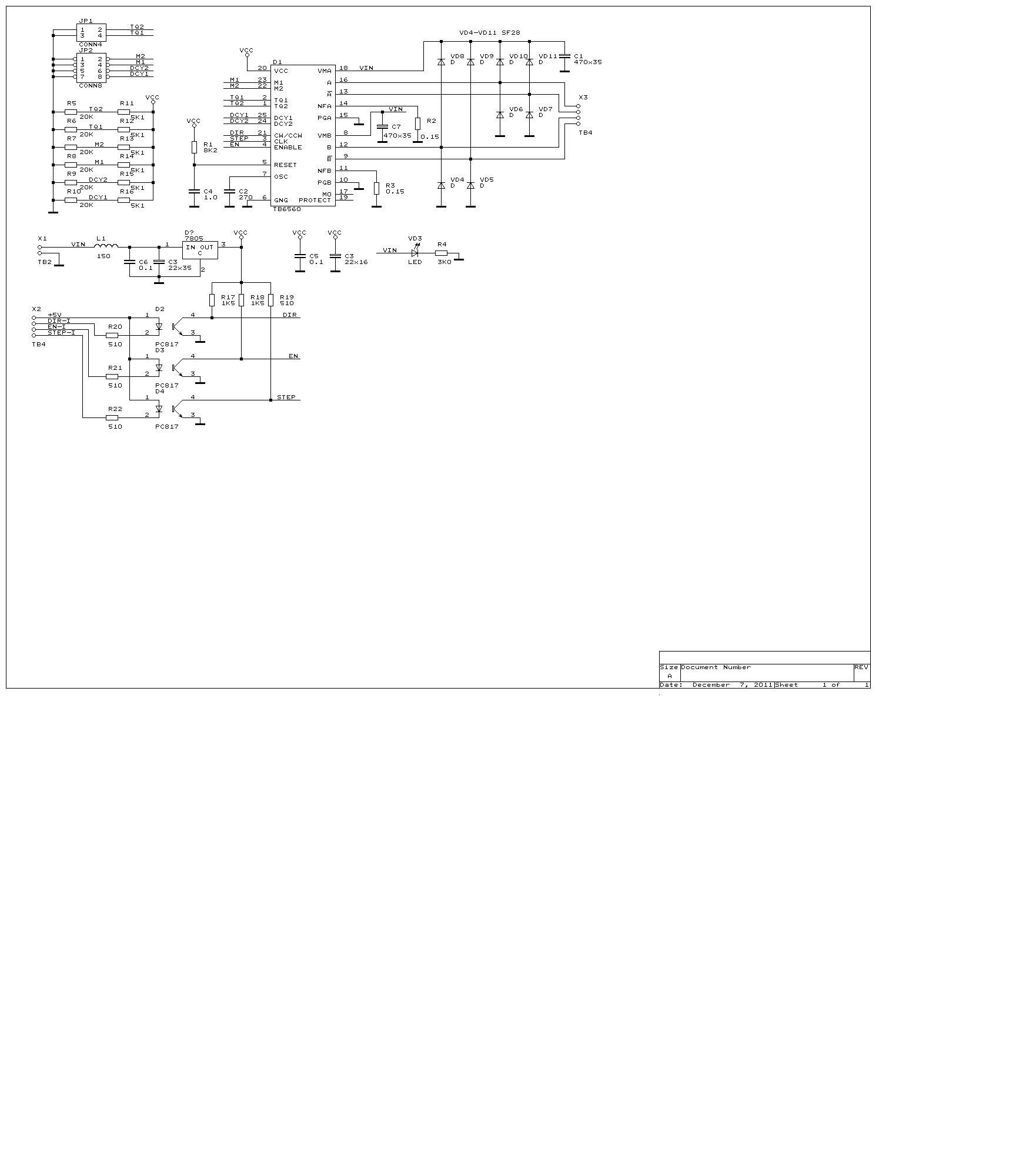

Схема: в формате PCX,
в формате
GIF |
 |
|
|
|
| | |
|
