Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Контроллер шагового двигателя CNC-CONTROLLER-5X Контроллер предназначен для создания электронной системы управления станком ЧПУ на базе IBM PC
На складе ... Производитель: Украина код товара: 00-00042914
Кол-во | Цена без НДС, грн | Купить |
| Раздел: Контроллер шагового двигателя
![Перейти в раздел - Контроллер шагового двигателя](fotki/cncdriver.jpg)
| | | |
Контроллер системы
ЧПУ |
Позволяет создать 5-ти осную
систему ЧПУ. |
|
|
смотри так же:
Электромоторы с редукторами,
сервоприводы,
контроллеры шаговых двигателей |
|
Подключается в
компьютеру при помощи стандартного кабеля (LPT-удлиннитель).

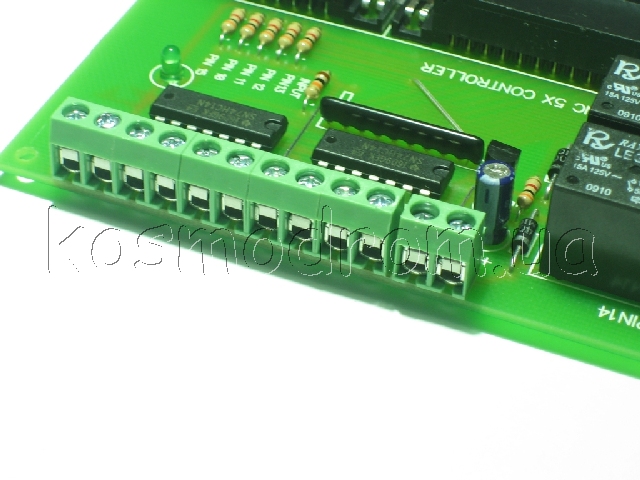

Все выходы выведены на винтовые клемники, название контакта соответстует
номеру контакта LPT разьема.
Два реле 10А/220В для управления дополнительными устройствами (шпинделя,
насоса охлаждающей жидкости или электровентилятора).
Реле имеют одну переключающую группу контактов, все контакты выведены на
разрывной клемник.
Реле назначены «жестко» на выводы 1 и 14.

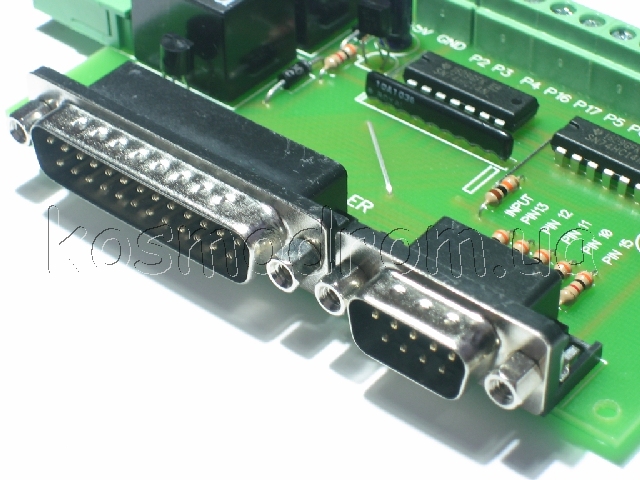

Для подключения концевых выключателей или дополнительных датчиков (например
датчик длинны инструмента или датчик касания для 3D-сканера) имеется разьем
DRB9M.
|
![](../pic/CNC-CONTROLLER-5X-1.jpg) |
Назначение входных контактов |
Номер
контакта
1 - вход 1
2 - вход 2
3 - вход 3
4 - вход 4
5 - вход 5
6 - общий
7 - общий
8 - общий
9 - общий |
Номер
контакта LPT
13
12
11
10
15
18-25
18-25
18-25
18-25 |
|

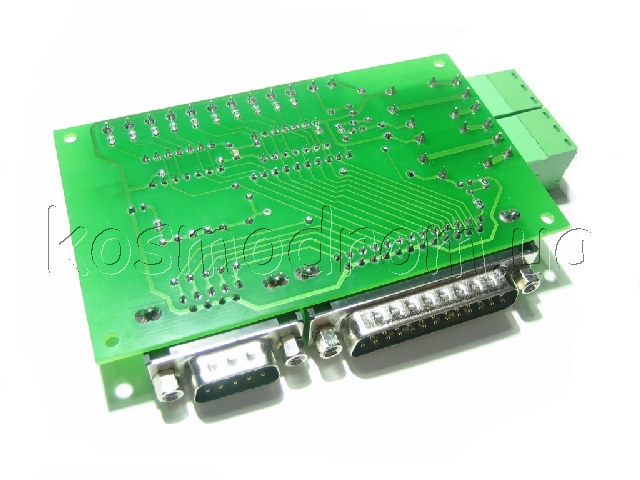

![](../pic/CNC-CONTROLLER-5X-2.jpg) |
К разьему можно
подключить датчики типа «сухой контакт» или электронные с выходным
напряжением не более 5В.
Плата питается постоянным напряжением 5 вольт. Потребляемый ток не превышает
0.3А.

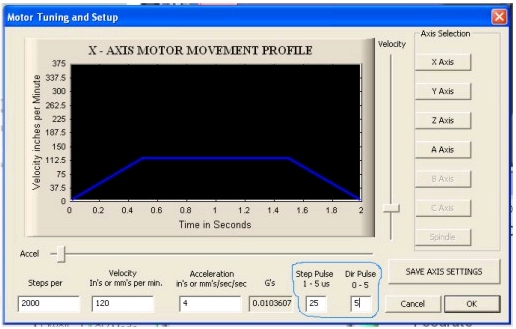

При настройке программного обеспечения рекомендуется установить ширину
шаговых импульсов 20-25 мкСек (в новых версиях значеня могут быть другие) .
|
![](../pic/CNC-CONTROLLER-5X-3.jpg) |
![](../pic/CNC-5X-T1.jpg)
![](../pic/CNC-5X-T2.jpg)

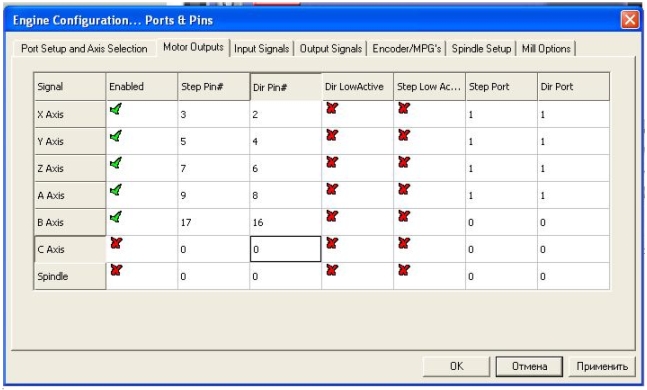

Это наиболее распостраненный вариант
настройки выводов, но так-как и плата и программное обеспечение позволяет
гибко настраивать систему, Вы можете использовать свои, более удобные
настройки. |
Ссылки на программное обеспечение для
ЧПУ.
Mach3
http://www.machsupport.com/
Turbo CNC
http://www.dakeng.com/turbo.html |
|
| | |
