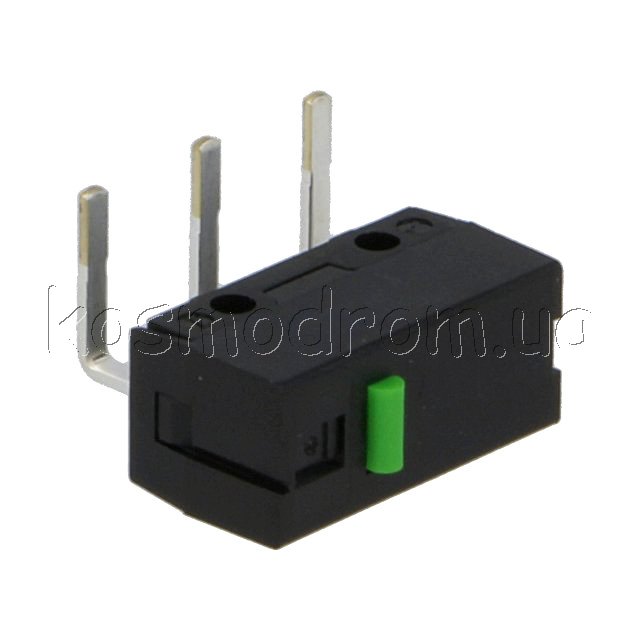

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Микропереключатель
D2FS-F-N
Микропереключатель: без рычага: SPST-NO: 0,1A/6VDC: OFF-(ON): 1
На складе ...
Производитель: OMRON
код товара: 00-00050413
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Микропереключатель
| | | |
|
 |
Корпорация
OMRON — это группа
компаний, специализирующихся во многих областях деятельности:
системы промышленной автоматизации, электронные компоненты, дорожные
информационные системы, банковские технологии, медицинское
оборудование, кассовые аппараты, компьютерное оборудование, системы
распознавания и многое другое. |
|
Производитель |
OMRON
|
|
Тип переключателя |
микропереключатель
|
|
Характерные
особенности |
без рычага
|
|
Контакты |
SPST-NO
|
|
Нагрузка контакта DC
(при активной нагрузке) |
0.1 A / 6 ВDC
|
|
Алгоритм работы |
OFF-(ON)
|
|
Кол-во фиксированных
положений |
1 |
|
Класс защиты |
IP40 |
|
Выводы |
на печатную
плату, прямые |
|
Размеры корпуса |
12.8 x 6.5 x 5.8
мм |
|
Ресурс |
100000 циклов
|
|
Рабочая температура |
-20...70°C
|
|
Сила переключения |
0.85Н
|
|
Ход кнопки |
0.5 мм
|
|
Электрический ресурс |
10000 циклов
|
|
Сопротивление
контакта макс. |
100мОм
|
|
Сопротивление
изоляции мин. |
100МОм
|
|
Шаг выводов |
5.08 мм
|
|
Материал контакта |
серебро
|
|
Материал корпуса |
пластмасса
|

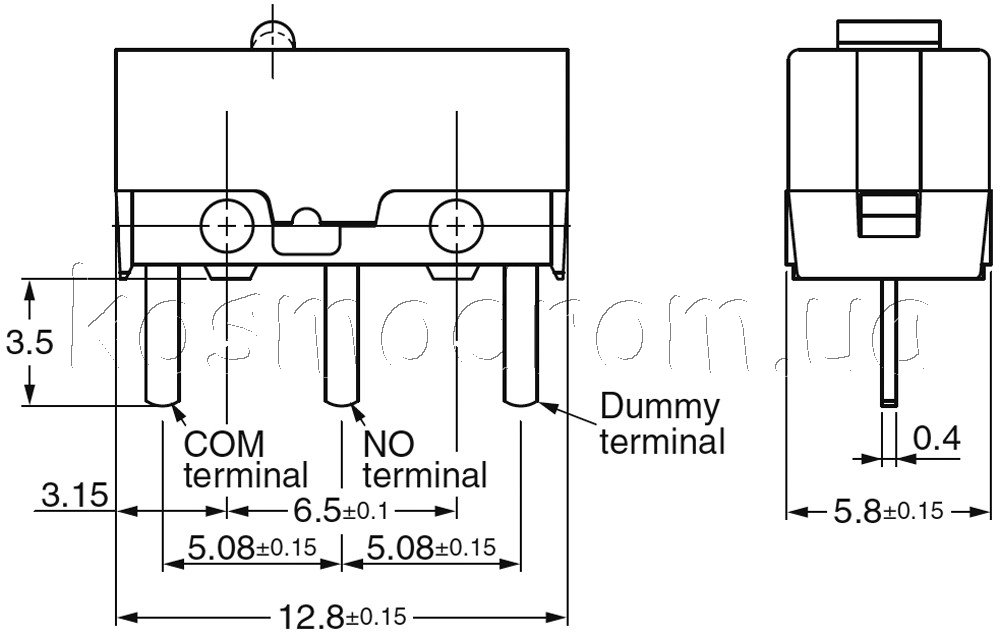

Размеры:
| | |
|
OMRON |
Микропереключатели серии D2FS |
| Тип
переключателя |
микропереключатель |
| Размеры
корпуса |
12,8 x 6,5 x 5,8 мм |
| Материал
контакта |
серебро |
|
Сопротивление контакта макс. |
100 мОм |
|
Сопротивление изоляции мин. |
100 МОм |
| Ход кнопки |
0,5 мм |
| Материал
корпуса |
пластмасса |
|
Электрический ресурс |
10000 циклов |
| Ресурс |
1·105 циклов |
| Рабочая
температура |
-20...70°C |
| Класс
защиты |
IP40 |
| Конт. |
SPST-NO |
| Алгоритм
раб. |
OFF-(ON) |
| Фикс.
положений |
1 |
| Нагрузка
DC* |
0,1 A / 6 В DC |
| Шаг |
5,08 мм |
* при активной нагрузке
|
 |
|
Данная серия переключателей была
специально разработана для надежного срабатывания даже после
длительного периода бездействия, что делает её идеальной для
обнаружения попыток несанкционированного вскрытия оборудования.
Переключатели серии D2FS имеют важное значение для контроля
целостности систем безопасности, предотвращения вскрытия корпуса,
несанкционированного дублирования систем безопасности и
мошенничества. Компания Omron разработала переключатели D2FS как
решения специально для этого типа приложений, требующих очень
высокой надежности в сочетании с низкой частотой переключения.
Области применения переключателей D2FS Omron:
-
интеллектуальные системы измерения;
-
охранные системы; |
| Код |
Выводы |
Дл. рычага
(D2FS-FL-Nxxx):
10,8 мм
Материал ручки (D2FS-FL-Nxxx):
сталь
Хар. особенности:
без рычага (D2FS-F-Nxxx)
с рычагом (D2FS-FL-Nxxx)
Сила переключения:
0,85 Н (D2FS-F-Nxxx)
0,25 Н (D2FS-FL-Nxxx) |
|
D2FS-F-N |
на печатную плату, прямые |
|
D2FS-F-N-A |
на печатную плату, угловые, правые |
|
D2FS-F-N-A1 |
на печатную плату, угловые, левые |
|
D2FS-F-N-T |
на печатную плату, самоблокирующиеся |
|
D2FS-FL-N |
на печатную плату, прямые |
|
D2FS-FL-N-A |
на печатную плату, угловые, правые |
|
D2FS-FL-N-A1 |
на печатную плату, угловые, левые |
|
D2FS-FL-N-T |
на печатную плату, самоблокирующиеся |
|
Микропереключатели – малогабаритные устройства, которые коммутируют
цепи переменного и постоянного тока в электронных и радиотехнических
устройствах.
Также при помощи таких устройств дистанционно управляют всевозможными
приборами. Несмотря на небольшие массогабаритные показатели, по своим
техническим характеристикам микропереключатели не уступают другим видам
переключателей. |
|
