Микропереключатель D2FS-F-N-A Микропереключатель: без рычага: SPST-NO: 0,1A/6VDC: OFF-(ON): 1 На складе ... Производитель: OMRON код товара: 00-00050414 СКАЧАТЬ PDF
Корпорация
OMRON — это группа
компаний, специализирующихся во многих областях деятельности:
системы промышленной автоматизации, электронные компоненты, дорожные
информационные системы, банковские технологии, медицинское
оборудование, кассовые аппараты, компьютерное оборудование, системы
распознавания и многое другое.
Новая страница 1
Производитель
OMRON
Тип переключателя
микропереключатель
Характерные
особенности
без рычага
Контакты
SPST-NO
Нагрузка контакта DC
(при активной нагрузке)
0.1 A / 6 ВDC
Алгоритм работы
OFF-(ON)
Кол-во фиксированных
положений
1
Класс защиты
IP40
Выводы
на печатную
плату, угловые, правые
Размеры корпуса
12.8 x 6.5 x 5.8
мм
Ресурс
100000 циклов
Рабочая температура
-20...70°C
Сила переключения
0.85Н
Ход кнопки
0.5 мм
Электрический ресурс
10000 циклов
Сопротивление
контакта макс.
100мОм
Сопротивление
изоляции мин.
100МОм
Шаг выводов
5.08 мм
Материал контакта
серебро
Материал корпуса
пластмасса

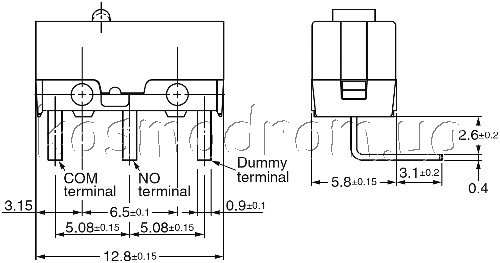

Размеры:
OMRON
Микропереключатели серии D2FS
Тип
переключателя
микропереключатель
Размеры
корпуса
12,8 x 6,5 x 5,8 мм
Материал
контакта
серебро
Сопротивление контакта макс.
100 мОм
Сопротивление изоляции мин.
100 МОм
Ход кнопки
0,5 мм
Материал
корпуса
пластмасса
Электрический ресурс
10000 циклов
Ресурс
1·105 циклов
Рабочая
температура
-20...70°C
Класс
защиты
IP40
Конт.
SPST-NO
Алгоритм
раб.
OFF-(ON)
Фикс.
положений
1
Нагрузка
DC*
0,1 A / 6 В DC
Шаг
5,08 мм
* при активной нагрузке
Данная серия переключателей была
специально разработана для надежного срабатывания даже после
длительного периода бездействия, что делает её идеальной для
обнаружения попыток несанкционированного вскрытия оборудования.
Переключатели серии D2FS имеют важное значение для контроля
целостности систем безопасности, предотвращения вскрытия корпуса,
несанкционированного дублирования систем безопасности и
мошенничества. Компания Omron разработала переключатели D2FS как
решения специально для этого типа приложений, требующих очень
высокой надежности в сочетании с низкой частотой переключения.
Области применения переключателей D2FS Omron:
-
интеллектуальные системы измерения;
-
охранные системы;
Код
Выводы
Дл. рычага
(D2FS-FL-Nxxx): 10,8 мм
Материал ручки (D2FS-FL-Nxxx): сталь Хар. особенности: без рычага (D2FS-F-Nxxx)
с рычагом (D2FS-FL-Nxxx) Сила переключения: 0,85 Н (D2FS-F-Nxxx)
0,25 Н (D2FS-FL-Nxxx)
Микропереключатели – малогабаритные устройства, которые коммутируют
цепи переменного и постоянного тока в электронных и радиотехнических
устройствах.
Также при помощи таких устройств дистанционно управляют всевозможными
приборами. Несмотря на небольшие массогабаритные показатели, по своим
техническим характеристикам микропереключатели не уступают другим видам
переключателей.
