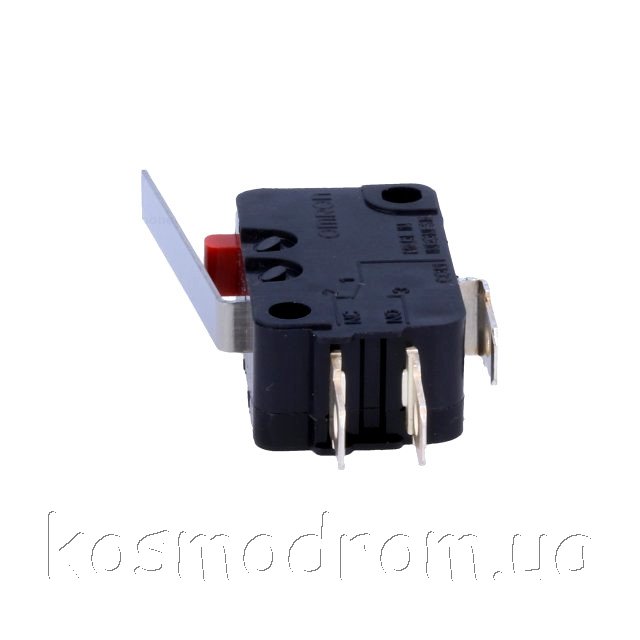

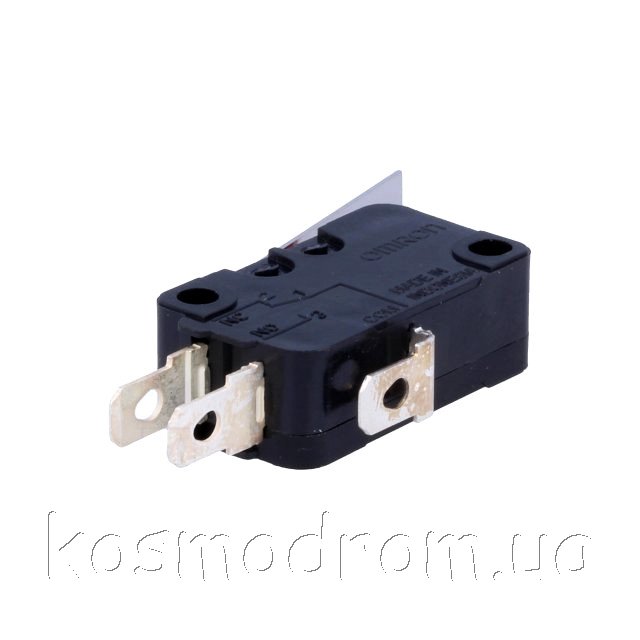

Микропереключатель
D3V-162-1A4
с рычагом. SPDT. 16A/250VAC, Алгоритм работы: ON-(ON)

На складе ...
Производитель: OMRON
код товара: 00-00059073

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 7 шт
от 32 шт

76,50
66,85
62,24

Раздел:
Микропереключатель




Корпорация OMRON — это группа компаний, специализирующихся во многих областях деятельности: системы промышленной автоматизации, электронные компоненты, дорожные информационные системы, банковские технологии, медицинское оборудование, кассовые аппараты, компьютерное оборудование, системы распознавания и многое другое.




Производитель

 OMRON

Серия производителя

 D3V

Тип переключателя

 микропереключатель SNAP ACTION

Характеристики переключателей

 с рычагом

Контакты

 SPDT

Нагрузка контакта AC @R (при активной нагрузке)

 16A / 250ВAC

Нагрузка контакта DC @R (при активной нагрузке)

 10A / 30ВDC

Алгоритм работы (позиция в скобках - без фиксации)

 ON-(ON)

Количество возможных положений

 2

Кол-во фиксированных положений

 1

Класс защиты

 IP40

Выводы

 под пайку коннекторы 4.75x0.5мм

Размеры корпуса

 27.8 x 10.3 x 15.9мм

Ресурс

 10000000циклов

Рабочая температура

 -25...105°C

Сила переключения

 0.98Н

Длина рычага

 27.1мм

Электрический ресурс

 100000циклов

Сопротивление контакта макс.

 30мОм

Покрытие контакта

 посеребренные

Сопротивление изоляции мин.

 100МОм











OMRON

Микропереключатели серии D2F

Тип переключателя микропереключатель
Размеры корпуса 12,8 x 5,8 x 6 мм
Ресурс 1·106 циклов
Рабочая температура -25...85°C
Класс защиты IP40
Конт. SPDT
Алгоритм раб. ON-(ON)
Фикс. положений 1


Код Нагрузка АС* Нагрузка DC** Выводы Сила переключения Хар. особенности Дл. рычага
  [AC] [DC]   [Н]   [мм]

D2F-01

- 0,1 A / 30 В на печатную плату, прямые 1,47 без рычага -

D2F-01-A

- 0,1 A / 30 В на печатную плату, угловые, правые 1,47 без рычага -

D2F-01-A1

- 0,1 A / 30 В на печатную плату, угловые, левые 1,47 без рычага -

D2F-01-D

- 0,1 A / 30 В под пайку, компактные 1,47 без рычага -

D2F-01-D3

- 0,1 A / 30 В под пайку 1,47 без рычага -

D2F-01F

- 0,1 A / 30 В на печатную плату, прямые 0,74 без рычага -

D2F-01F-T

- 0,1 A / 30 В на печатную плату, самоблокирующиеся 0,74 без рычага -

D2F-01FL

- 0,1 A / 30 В на печатную плату, прямые 0,74 с рычагом 12,8

D2F-01FL-A

- 0,1 A / 30 В на печатную плату, угловые, правые 0,74 с рычагом 12,8

D2F-01FL-D

- 0,1 A / 30 В под пайку 0,74 с рычагом 12,8

D2F-01FL3

- 0,1 A / 30 В на печатную плату, самоблокирующиеся 0,74 с рычагом с имитацией ролика 10

D2F-01FL3-A

- 0,1 A / 30 В на печатную плату, угловые, правые 0,74 с рычагом с имитацией ролика 10

D2F-01L3-D3

- 0,1 A / 30 В под пайку 1,47 с рычагом с имитацией ролика 10

D2F-01L

- 0,1 A / 30 В на печатную плату, прямые 1,47 с рычагом 12,8

D2F-01L2

- 0,1 A / 30 В на печатную плату, прямые 1,47 с рычагом (с роликом) 10

D2F-01L2-D

- 0,1 A / 30 В под пайку, компактные 1,47 с рычагом (с роликом) 10

D2F-01L3

- 0,1 A / 30 В на печатную плату, прямые 1,47 с рычагом с имитацией ролика 10

D2F-01L3-A

- 0,1 A / 30 В на печатную плату, угловые, правые 1,47 с рычагом с имитацией ролика 10

D2F-01L3-D

- 0,1 A / 30 В под пайку, компактные 1,47 с рычагом с имитацией ролика 10

D2F-01L-A

- 0,1 A / 30 В на печатную плату, угловые, правые 1,47 с рычагом 12,8

D2F-01L-A1

- 0,1 A / 30 В на печатную плату, угловые, левые 1,47 с рычагом 12,8

D2F-01L-D

- 0,1 A / 30 В под пайку, компактные 1,47 с рычагом 12,8

D2F

3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 без рычага -

D2F-A

3 A / 125 В 2 A / 30 В на печатную плату, угловые, правые 1,47 без рычага -

D2F-D

3 A / 125 В 2 A / 30 В под пайку, компактные 1,47 без рычага -

D2F-FL-A1

3 A / 125 В 2 A / 30 В на печатную плату, угловые, левые 0,74 с рычагом 12,8

D2F-FL3-D

3 A / 125 В 2 A / 30 В под пайку, компактные 0,74 с рычагом с имитацией ролика 10

D2F-L

3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 с рычагом 12,8

D2F-L2

3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 с рычагом (с роликом) 10

D2F-L3

3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 с рычагом с имитацией ролика 10

D2F-L-A

3 A / 125 В 2 A / 30 В на печатную плату, угловые, правые 1,47 с рычагом 12,8

D2F-L-D3

3 A / 125 В 2 A / 30 В под пайку 1,47 с рычагом 12,8

D2F-L-T

3 A / 125 В 2 A / 30 В на печатную плату, самоблокирующиеся 1,47 с рычагом 12,8

D2F-T

3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 без рычага -

D2F-F

1 A / 125 В 0,5 A / 30 В на печатную плату, прямые 0,74 без рычага -

D2F-F-D

1 A / 125 В 0,5 A / 30 В под пайку, компактные 0,74 без рычага -

D2F-FL-A

1 A / 125 В 0,5 A / 30 В на печатную плату, угловые, правые 0,74 с рычагом 12,8

D2F-FL3

1 A / 125 В 0,5 A / 30 В на печатную плату, прямые 0,74 с рычагом с имитацией ролика 10

D2F-FL-D

1 A / 125 В 0,5 A / 30 В под пайку 0,74 с рычагом 12,8
*,** при активной нагрузке



Микропереключатели – малогабаритные устройства, которые коммутируют цепи переменного и постоянного тока в электронных и радиотехнических устройствах.
Также при помощи таких устройств дистанционно управляют всевозможными приборами. Несмотря на небольшие массогабаритные показатели, по своим техническим характеристикам микропереключатели не уступают другим видам переключателей.



Микропереключатели D2XX - IP67
Полностью герметичные переключатели Omron

Микропереключатели D2FD
Герметичные микропереключатели Omron

Микропереключатели серии D2F
Негерметичные переключатели с ресурсом нажатий до 1 миллиона

Микропереключатели D2FS
Микропереключатели для надежного срабатывания c посеребренными контактами

Микропереключатели серии D3V
Высококачественные негерметизированные микропереключатели. Компания Omron выпускает широкий ассортимент переключателей, которые находят применение в самых разных промышленных устройствах.

Тактовые кнопки серий
B3F, B3W, B3U от Omron
