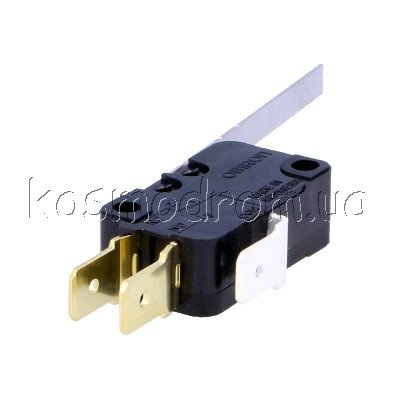

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Микропереключатель
D3V-163-1C5
Микропереключатель, с рычагом, SPDT, 16A/250VAC, 10A/30VDC, Кол-во фиксированных положений: 1
На складе ...
Производитель: OMRON
код товара: 00-00051742
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Микропереключатель
| | | |
|
 |
Корпорация
OMRON — это группа
компаний, специализирующихся во многих областях деятельности:
системы промышленной автоматизации, электронные компоненты, дорожные
информационные системы, банковские технологии, медицинское
оборудование, кассовые аппараты, компьютерное оборудование, системы
распознавания и многое другое. |
Производитель
|
OMRON
|
Тип переключателя
|
микропереключатель
|
Характеристики переключателей
|
с
рычагом
|
Контакты
|
SPDT
|
Нагрузка контакта АС (при активной нагрузке)
|
16
A / 250 ВAC
|
Нагрузка контакта DC (при активной нагрузке)
|
10 A / 30 ВDC
|
Алгоритм работы
|
ON-(ON)
|
Кол-во фиксированных положений
|
1
|
Класс защиты
|
IP40
|
Выводы коннекторы
|
6,3x0,8 мм
|
Размеры корпуса
|
27.8
x 10.3 x 15.9 мм
|
Ресурс
|
10000000 циклов
|
Рабочая температура
|
-25...105°C
|
Сила переключения
|
1.96 Н
|
Длина рычага
|
50.9
мм
|
Электрический ресурс
|
100000 циклов
|
Сопротивление контакта макс.
|
30
мОм
|
Покрытие контакта
|
посеребренные
|
Сопротивление изоляции мин.
|
100
МОм
|
| | |
|
OMRON |
Микропереключатели серии D2F |
| Тип
переключателя |
микропереключатель |
| Размеры
корпуса |
12,8 x 5,8 x
6 мм |
| Ресурс |
1·106
циклов |
| Рабочая
температура |
-25...85°C |
| Класс
защиты |
IP40 |
| Конт. |
SPDT |
|
Алгоритм раб. |
ON-(ON) |
| Фикс.
положений |
1 |
|
 |
| |
|
| Код |
Нагрузка АС* |
Нагрузка DC** |
Выводы |
Сила переключения |
Хар. особенности |
Дл. рычага |
| |
[AC] |
[DC] |
|
[Н] |
|
[мм] |
|
D2F-01 |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
без рычага |
- |
|
D2F-01-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
без рычага |
- |
|
D2F-01-A1 |
- |
0,1 A / 30 В |
на печатную плату, угловые, левые |
1,47 |
без рычага |
- |
|
D2F-01-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
без рычага |
- |
|
D2F-01-D3 |
- |
0,1 A / 30 В |
под пайку |
1,47 |
без рычага |
- |
|
D2F-01F |
- |
0,1 A / 30 В |
на печатную плату, прямые |
0,74 |
без рычага |
- |
|
D2F-01F-T |
- |
0,1 A / 30 В |
на печатную плату, самоблокирующиеся |
0,74 |
без рычага |
- |
|
D2F-01FL |
- |
0,1 A / 30 В |
на печатную плату, прямые |
0,74 |
с рычагом |
12,8 |
|
D2F-01FL-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
0,74 |
с рычагом |
12,8 |
|
D2F-01FL-D |
- |
0,1 A / 30 В |
под пайку |
0,74 |
с рычагом |
12,8 |
|
D2F-01FL3 |
- |
0,1 A / 30 В |
на печатную плату, самоблокирующиеся |
0,74 |
с рычагом с имитацией ролика |
10 |
|
D2F-01FL3-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
0,74 |
с рычагом с имитацией ролика |
10 |
|
D2F-01L3-D3 |
- |
0,1 A / 30 В |
под пайку |
1,47 |
с рычагом с имитацией ролика |
10 |
|
D2F-01L |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом |
12,8 |
|
D2F-01L2 |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом (с роликом) |
10 |
|
D2F-01L2-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
с рычагом (с роликом) |
10 |
|
D2F-01L3 |
- |
0,1 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом с имитацией ролика |
10 |
|
D2F-01L3-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
с рычагом с имитацией ролика |
10 |
|
D2F-01L3-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
с рычагом с имитацией ролика |
10 |
|
D2F-01L-A |
- |
0,1 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
с рычагом |
12,8 |
|
D2F-01L-A1 |
- |
0,1 A / 30 В |
на печатную плату, угловые, левые |
1,47 |
с рычагом |
12,8 |
|
D2F-01L-D |
- |
0,1 A / 30 В |
под пайку, компактные |
1,47 |
с рычагом |
12,8 |
|
D2F |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
без рычага |
- |
|
D2F-A |
3 A / 125 В |
2 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
без рычага |
- |
|
D2F-D |
3 A / 125 В |
2 A / 30 В |
под пайку, компактные |
1,47 |
без рычага |
- |
|
D2F-FL-A1 |
3 A / 125 В |
2 A / 30 В |
на печатную плату, угловые, левые |
0,74 |
с рычагом |
12,8 |
|
D2F-FL3-D |
3 A / 125 В |
2 A / 30 В |
под пайку, компактные |
0,74 |
с рычагом с имитацией ролика |
10 |
|
D2F-L |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом |
12,8 |
|
D2F-L2 |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом (с роликом) |
10 |
|
D2F-L3 |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
с рычагом с имитацией ролика |
10 |
|
D2F-L-A |
3 A / 125 В |
2 A / 30 В |
на печатную плату, угловые, правые |
1,47 |
с рычагом |
12,8 |
|
D2F-L-D3 |
3 A / 125 В |
2 A / 30 В |
под пайку |
1,47 |
с рычагом |
12,8 |
|
D2F-L-T |
3 A / 125 В |
2 A / 30 В |
на печатную плату, самоблокирующиеся |
1,47 |
с рычагом |
12,8 |
|
D2F-T |
3 A / 125 В |
2 A / 30 В |
на печатную плату, прямые |
1,47 |
без рычага |
- |
|
D2F-F |
1 A / 125 В |
0,5 A / 30 В |
на печатную плату, прямые |
0,74 |
без рычага |
- |
|
D2F-F-D |
1 A / 125 В |
0,5 A / 30 В |
под пайку, компактные |
0,74 |
без рычага |
- |
|
D2F-FL-A |
1 A / 125 В |
0,5 A / 30 В |
на печатную плату, угловые, правые |
0,74 |
с рычагом |
12,8 |
|
D2F-FL3 |
1 A / 125 В |
0,5 A / 30 В |
на печатную плату, прямые |
0,74 |
с рычагом с имитацией ролика |
10 |
|
D2F-FL-D |
1 A / 125 В |
0,5 A / 30 В |
под пайку |
0,74 |
с рычагом |
12,8 |
*,** при активной нагрузке
|
Микропереключатели – малогабаритные устройства, которые коммутируют
цепи переменного и постоянного тока в электронных и радиотехнических
устройствах.
Также при помощи таких устройств дистанционно управляют всевозможными
приборами. Несмотря на небольшие массогабаритные показатели, по своим
техническим характеристикам микропереключатели не уступают другим видам
переключателей. |
|
