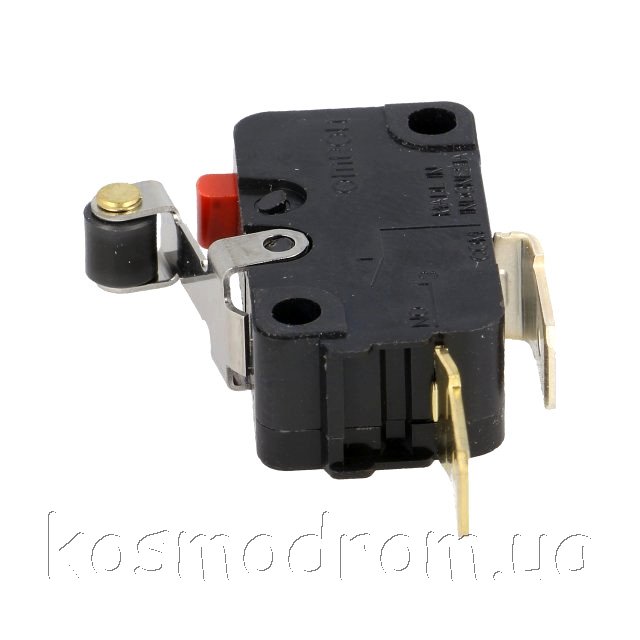

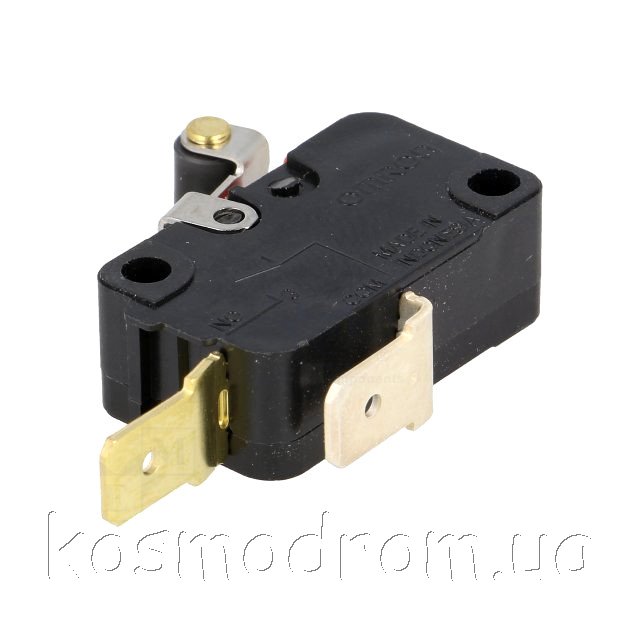

 Микропереключатель
D3V-165M-3C5
с рычагом (с роликом). SPST-NO, Алгоритм работы: OFF-(ON)
На складе ...
Производитель: OMRON
код товара: 00-00059085

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 7 шт
от 29 шт

93,00
81,45
75,84
Раздел:
Микропереключатель


Корпорация OMRON — это группа компаний, специализирующихся во многих областях деятельности: системы промышленной автоматизации, электронные компоненты, дорожные информационные системы, банковские технологии, медицинское оборудование, кассовые аппараты, компьютерное оборудование, системы распознавания и многое другое.




Производитель

 OMRON

Серия производителя

 D3V

Тип переключателя

 микропереключатель SNAP ACTION

Характеристики переключателей

 с рычагом (с роликом)

Контакты

 SPST-NO

Нагрузка контакта AC @R (при активной нагрузке)

 16A / 250ВAC

Нагрузка контакта DC @R (при активной нагрузке)

 10A / 30ВDC

Алгоритм работы (позиция в скобках - без фиксации)

 OFF-(ON)

Количество возможных положений

 2

Кол-во фиксированных положений

 1

Класс защиты

 IP40

Выводы

 коннекторы 6.3x0.8мм

Размеры корпуса

 27.8 x 10.3 x 15.9мм

Ресурс

 10000000циклов

Рабочая температура

 -25...105°C

Сила переключения

1.96Н

Длина рычага

 11.6мм

Электрический ресурс

 100000циклов

Сопротивление контакта макс.

 30мОм

Покрытие контакта

 посеребренные

Сопротивление изоляции мин.

 100МОм










OMRON

Микропереключатели серии D2F
Тип переключателя микропереключатель
Размеры корпуса 12,8 x 5,8 x 6 мм
Ресурс 1·106 циклов
Рабочая температура -25...85°C
Класс защиты IP40
Конт. SPDT
Алгоритм раб. ON-(ON)
Фикс. положений 1


Код Нагрузка АС* Нагрузка DC** Выводы Сила переключения Хар. особенности Дл. рычага
  [AC] [DC]   [Н]   [мм]

D2F-01

 - 0,1 A / 30 В на печатную плату, прямые 1,47 без рычага -

D2F-01-A

 - 0,1 A / 30 В на печатную плату, угловые, правые 1,47 без рычага -

D2F-01-A1

 - 0,1 A / 30 В на печатную плату, угловые, левые 1,47 без рычага -

D2F-01-D

 - 0,1 A / 30 В под пайку, компактные 1,47 без рычага -

D2F-01-D3

 - 0,1 A / 30 В под пайку 1,47 без рычага -

D2F-01F

 - 0,1 A / 30 В на печатную плату, прямые 0,74 без рычага -

D2F-01F-T

 - 0,1 A / 30 В на печатную плату, самоблокирующиеся 0,74 без рычага -

D2F-01FL

 - 0,1 A / 30 В на печатную плату, прямые 0,74 с рычагом 12,8

D2F-01FL-A

 - 0,1 A / 30 В на печатную плату, угловые, правые 0,74 с рычагом 12,8

D2F-01FL-D

 - 0,1 A / 30 В под пайку 0,74 с рычагом 12,8

D2F-01FL3

 - 0,1 A / 30 В на печатную плату, самоблокирующиеся 0,74 с рычагом с имитацией ролика 10

D2F-01FL3-A

 - 0,1 A / 30 В на печатную плату, угловые, правые 0,74 с рычагом с имитацией ролика 10

D2F-01L3-D3

 - 0,1 A / 30 В под пайку 1,47 с рычагом с имитацией ролика 10

D2F-01L

 - 0,1 A / 30 В на печатную плату, прямые 1,47 с рычагом 12,8

D2F-01L2

 - 0,1 A / 30 В на печатную плату, прямые 1,47 с рычагом (с роликом) 10

D2F-01L2-D

 - 0,1 A / 30 В под пайку, компактные 1,47 с рычагом (с роликом) 10

D2F-01L3

 - 0,1 A / 30 В на печатную плату, прямые 1,47 с рычагом с имитацией ролика 10

D2F-01L3-A

 - 0,1 A / 30 В на печатную плату, угловые, правые 1,47 с рычагом с имитацией ролика 10

D2F-01L3-D

 - 0,1 A / 30 В под пайку, компактные 1,47 с рычагом с имитацией ролика 10

D2F-01L-A

 - 0,1 A / 30 В на печатную плату, угловые, правые 1,47 с рычагом 12,8

D2F-01L-A1

 - 0,1 A / 30 В на печатную плату, угловые, левые 1,47 с рычагом 12,8

D2F-01L-D

 - 0,1 A / 30 В под пайку, компактные 1,47 с рычагом 12,8

D2F

 3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 без рычага -

D2F-A

 3 A / 125 В 2 A / 30 В на печатную плату, угловые, правые 1,47 без рычага -

D2F-D

 3 A / 125 В 2 A / 30 В под пайку, компактные 1,47 без рычага -

D2F-FL-A1

 3 A / 125 В 2 A / 30 В на печатную плату, угловые, левые 0,74 с рычагом 12,8

D2F-FL3-D

 3 A / 125 В 2 A / 30 В под пайку, компактные 0,74 с рычагом с имитацией ролика 10

D2F-L

 3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 с рычагом 12,8

D2F-L2

 3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 с рычагом (с роликом) 10

D2F-L3

 3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 с рычагом с имитацией ролика 10

D2F-L-A

 3 A / 125 В 2 A / 30 В на печатную плату, угловые, правые 1,47 с рычагом 12,8

D2F-L-D3

 3 A / 125 В 2 A / 30 В под пайку 1,47 с рычагом 12,8

D2F-L-T

 3 A / 125 В 2 A / 30 В на печатную плату, самоблокирующиеся 1,47 с рычагом 12,8

D2F-T

 3 A / 125 В 2 A / 30 В на печатную плату, прямые 1,47 без рычага -

D2F-F

 1 A / 125 В 0,5 A / 30 В на печатную плату, прямые 0,74 без рычага -

D2F-F-D

 1 A / 125 В 0,5 A / 30 В под пайку, компактные 0,74 без рычага -

D2F-FL-A

 1 A / 125 В 0,5 A / 30 В на печатную плату, угловые, правые 0,74 с рычагом 12,8

D2F-FL3

 1 A / 125 В 0,5 A / 30 В на печатную плату, прямые 0,74 с рычагом с имитацией ролика 10

D2F-FL-D

 1 A / 125 В 0,5 A / 30 В под пайку 0,74 с рычагом 12,8
*,** при активной нагрузке



Микропереключатели – малогабаритные устройства, которые коммутируют цепи переменного и постоянного тока в электронных и радиотехнических устройствах.
Также при помощи таких устройств дистанционно управляют всевозможными приборами. Несмотря на небольшие массогабаритные показатели, по своим техническим характеристикам микропереключатели не уступают другим видам переключателей.



Микропереключатели D2XX - IP67
 Полностью герметичные переключатели Omron

Микропереключатели D2FD
Герметичные микропереключатели Omron

Микропереключатели серии D2F
Негерметичные переключатели с ресурсом нажатий до 1 миллиона

Микропереключатели D2FS
Микропереключатели для надежного срабатывания c посеребренными контактами

Микропереключатели серии D3V
Высококачественные негерметизированные микропереключатели. Компания Omron выпускает широкий ассортимент переключателей, которые находят применение в самых разных промышленных устройствах.

Тактовые кнопки серий
B3F, B3W, B3U от Omron
