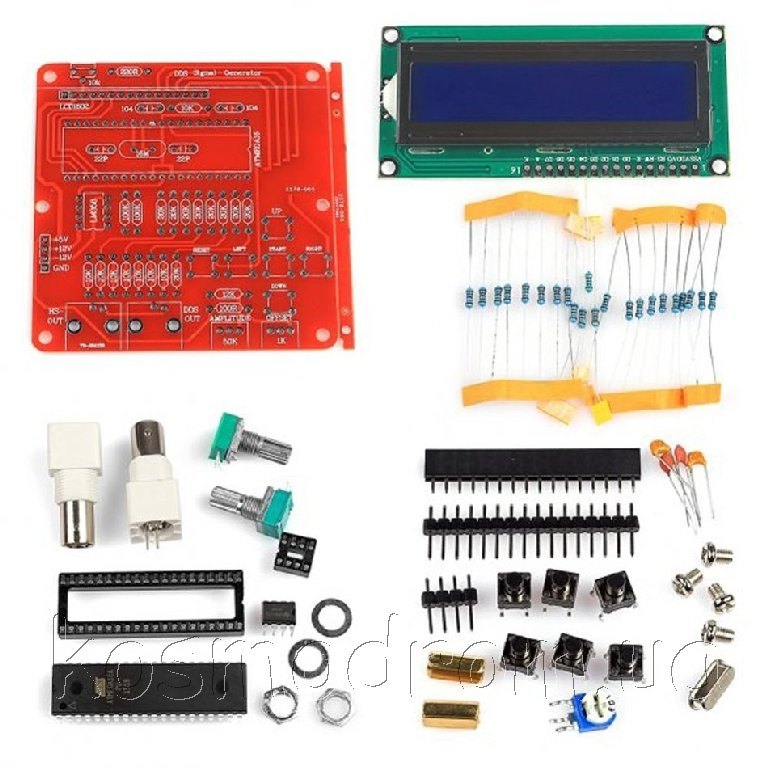

Набор компонентов
для сборки функционального генератора, который позволит вам
формировать сигналы различной формы в диапазоне частот от 1 до 65
кГц. Доступные формы сигнала: синус, меандр, пила, обратная пила,
треугольник, ЭКГ, шум.
Шаг регулировки частоты 1 Гц и может быть изменен на 10, 100, 1000
или 10 000 Гц. Дополнительный высокочастотный выход с импульсами
прямоугольной формы 1, 2, 4, или 8 МГц для, например, восстановления
микроконтроллеров с неправильно записанными фьюзами (fuses), но не
только. Кроме удовольствия от самостоятельной сборки вы получите
полезный прибор в свою лабораторию.
Особенности:
Простые и доступные компоненты, качественно изготовленная и
маркированная печатная плата.
Формы сигнала: синус, меандр, пила, обратная пила, треугольник, ЭКГ
и шум.
Частотный диапазон основного выхода (DDS) 1-65 000 Гц, (находится
слева).
Высокая частота вспомогательного выход (HS) сигнала – до 8 МГц
(находится справа).
Выходной сигнал с возможностью регулировки амплитуды и смещения.
Меню на двухстрочном индикаторе с регулировкой контрастности.
Интуитивно понятное управление с помощью пяти кнопок.
Настраиваемый шаг установки частоты: 1, 10, 100, 1000, 10000Гц
Сохранение последней настройки после выключения генератора.
Характеристики:
Функции:
Все действия отображаются на индикаторе. Меню управляется 5-ю
кнопками, расположенными ниже. Кнопки «Вверх» и «Вниз» используются
для движения по пунктам меню. «Влево» и «Вправо» для изменения
частоты генератора или шага изменения частоты. При нажатии
центральной кнопки генератор стартует с заданными параметрами.
Повторное нажатие центральной кнопки останавливает генератор и вы
можете выбрать другой пункт меню. Важно запомнить, что есть
отдельный пункт меню для установки шага изменения частоты генерации
при настройке. Войдите в пункт Freq Step и установите нужное вам
значение 1, 10, 100, 1 000 или 10 000 Гц. Это удобно, для быстрого
изменения частоты в нужном вам диапазоне.
Режимы работы устройства:
Все режимы и действия отображаются на индикаторе. Меню управляется
5-ю кнопками, расположенными ниже. Кнопки «Вверх» и «Вниз»
используются для движения по пунктам меню. «Влево» и «Вправо» для
изменения частоты генератора или шага изменения частоты. При нажатии
центральной кнопки генератор стартует с заданными параметрами.
Повторное нажатие центральной кнопки останавливает генератор и вы
можете выбрать другой пункт меню. Отдельный пункт меню для установки
шага изменения частоты генерации при настройке. Войдите в пункт Freq
Step и установите нужное вам значение 1, 10, 100, 1 000 или 10 000
Гц. Это удобно, для быстрого изменения частоты в нужном вам
диапазоне. |
