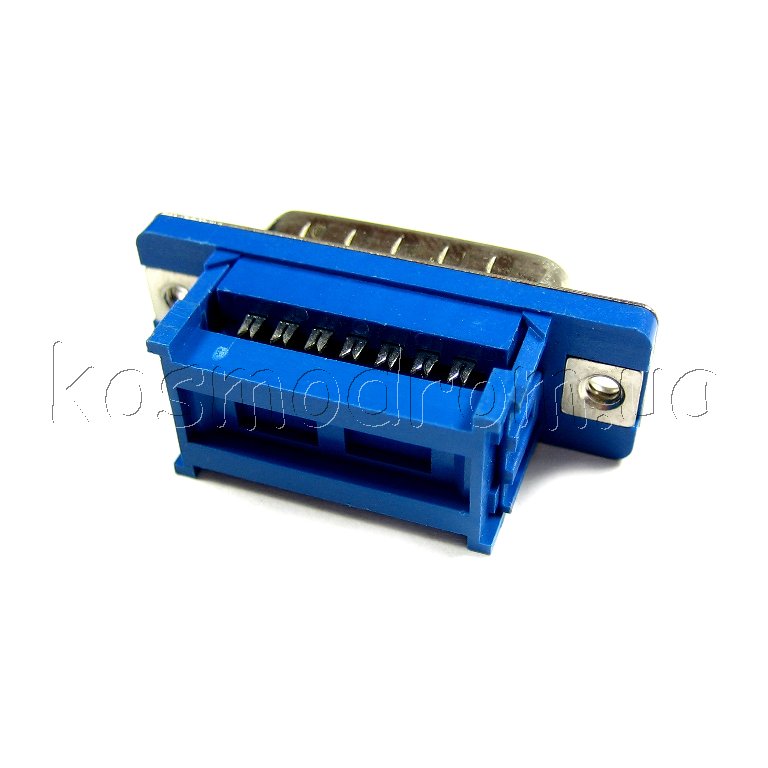

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | D-SUB коннектор
DI-15M
Разъем D-SUB - Тип соединителя: Разъем: Тип разъема: Вилка: Монтаж: Наколка на кабель: Контактов 15
На складе ...
Производитель: CONNFLY
код товара: 00-00045020
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
D-SUB коннектор
| | | |
|
D-SUB разъем IDC
для плоского кабеля, стандартная плотность, вилка, покрытие корпуса
металл
Контакты: фосфор, бронза, золото
Обработка контактов: золото, никель
Изолятор: PBT UL94-0
Аналог: DF1-15PM, DF1-15PP
Характеристики:
|
Сопротивление контактов |
10Мом |
|
Предельное напряжение |
500В |
|
Рабочая
температура |
-55…+105°C |
|
Серия |
DI |
|
Контакты |
15шт |
|
Сопротивление изоляции |
1000Мом |
|
Предельный ток |
1А |
|
Тип |
D-SUB |
|
| | |
|
 |
1,00 мм |
NX100X - разъемы с шагом 1 mm для соединения типа "провод - плата" |
|
 |
1,25 мм |
NX125X - разъемы с шагом 1,25 mm для соединения типа "провод - плата" |
 |
1,27 мм |
PBS/PBD - Гнезда с шагом 1,27 мм на печатную плату |
|
 |
1,50 мм |
NX150X - разъемы с шагом 1,50 mm для соединения типа "провод - плата" |
|
 |
2,00 мм |
Разъемы сигнальные NX с шагом 2 для соединения типа "провод -
плата" |
|
 |
2,50 мм |
NX250X - разъемы с шагом 2,50 mm для соединения типа "провод - плата" |
|
 |
2,54 мм |
Разъемы сигнальные с шагом 2.54 мм для соединения типа "провод-плата" с фиксатором |
|
 |
2,54 мм |
Гнезда и разъемы NS25 с шагом 2,54 mm для соединения типа "провод - плата" |
|
|
2,54 мм |
Разъемы сигнальные шаг 2.54 мм XH2.54 ATX |
|
 |
3,00 мм |
Соединители Micro-Fit с шагом 3.0 mm |
|
 |
3,00 мм |
Разъемы сигнальные, с шагом 3.0 mm для соединения типа "провод - плата" |
|
 |
3,96 мм NS
3,96 мм PHU |
Гнезда и разъемы NS39 с шагом 3,96 mm для соединения типа "провод - плата"
Разъемы низковольтного питания PНU, PWL, шаг 3.96мм |
|
 |
4,20 мм |
Разъемы Mini Fit с шагом 4,2 mm для печатного монтажа |
 |
5,08 мм |
NX508X - разъемы с шагом 5,08 mm для соединения типа "провод - плата" |
|
 |
6,35 мм |
Универсальные разъемы NLS с шагом 6,35 мм. для соединения типа "провод - провод" |
|
D-SUB коннектор для монтажа на плоский шлейф.
Разъемы стандарта D-SUB, двухрядные, для наколки на ленточный кабель
AWG#28. Могут устанавливаться на блок, в пластиковый либо
металлический корпус. Используются очень широко в компьютерах (COM,
LPT)
Разъемы серии D-SUB (полное название D -Subminiature) состоят из
контактной колодки со штыревыми контактами в два, три или четыре
ряда причем количество контактов в первом ряду на один больше, чем
во втором. Контакты разъема защищены металлическим кожухом,
напоминающим по форме букву D, благодаря чему исключается
возможность неправильного соединения. |
|
