Помимо микроконтроллера AT89C2051 в комплектацию набора также

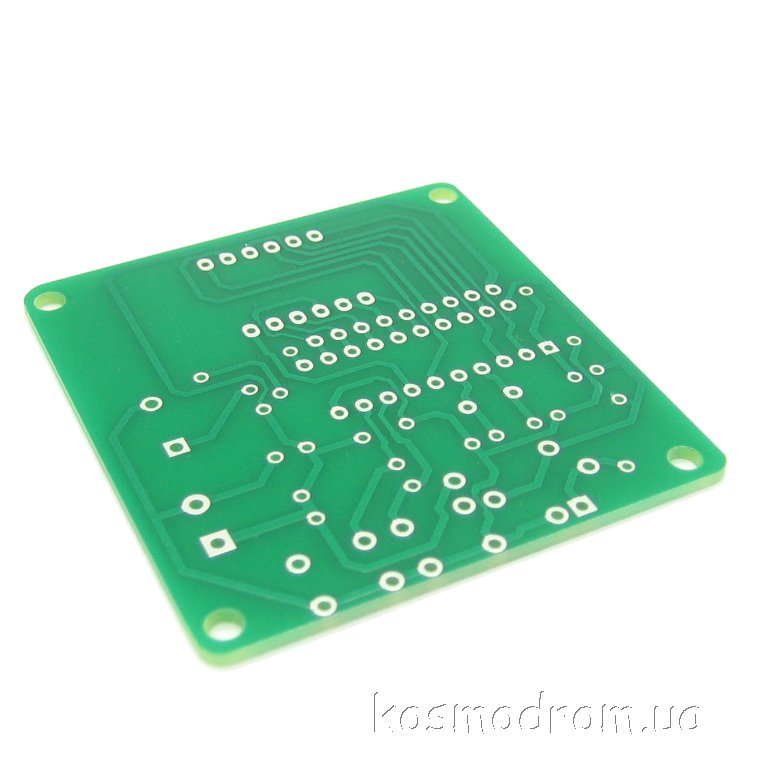

входят: макетная плата, семисегментный четырехразрядный индикатор
для отображения времени, панелька на 20 контактов для установки
микроконтроллера, 2 резистора на 10 кОм, резисторная сборка,
электролитический конденсатор, 2 тактовых кнопки для управления
функциями настройки часов, 2 конденсатора, кварцевый генератор,
конденсатор фильтра питания, динамик, транзистор SS8550 и
двухконтактный клеммный разъем для подачи питания.
Особенности:
Напряжение питания: 3 - 6 В
Размер печатной платы (мм): 52 х 42 х 1,2
Коррекция секунд
Куранты (8-20, вых. можно выключить)
Две настройки будильника (функцию сигнала тревоги можно выключить)
Индикатор 0,56 дюйма (красный цвет свечения)
Программируемый микроконтроллер AT89C2051;
Точное время путём стабилизацией кварца, корректировка погрешности
от -1 до +1 секунд каждые 24 часа.
Настройка
Настройка часов осуществляется с помощью двух кнопок S1 и S2:
После включения питания дисплей находится в режиме ("ЧАСЫ:МИНУТЫ") и
отображает время по умолчанию 12:59. Ежечасный звуковой сигнал
включен. Оба будильника включены. Первый установлен на время
срабатывания 13:01, а второй – 13:02.
При каждом кратковременном нажатии на кнопку S2 дисплей будет
переключаться между режимами ("ЧАСЫ:МИНУТЫ") и ("МИНУТЫ:СЕКУНДЫ").
При длительном нажатии кнопки S1 происходит вход в меню настроек,
состоящее из 9 подменю, обозначенных буквами A, B, C, D, E, F, G, H,
I. Подменю переключаются кнопкой S1, значения изменяются кнопкой S2.
После подменю I следует выход из меню настроек.
H - часы
В - минуты
С - On / Off выключатель трехкратного сигала в конце каждого
часа
D - Alarm 1 On / Off
E - часы
F - минуты
G - Alarm 2 On / Off
H - часы
I - минуты |
