Новый цифровой датчик
давления Infineon DPS310 способен измерять атмосферное давление с
высокой точностью, что позволяет использовать его в высотомерах с
разрешающей способностью до 5 сантиметров. DPS310 выдает также значение
температуры с погрешностью не более ± 0,5 ° C, что делает его отличным
кандидатом для измерительного блока метеостанции. Благодаря очень
низкому потребляемому току 1,7 мкА и миниатюрным размера микросхему
можно применять в портативной батарейной аппаратуре.

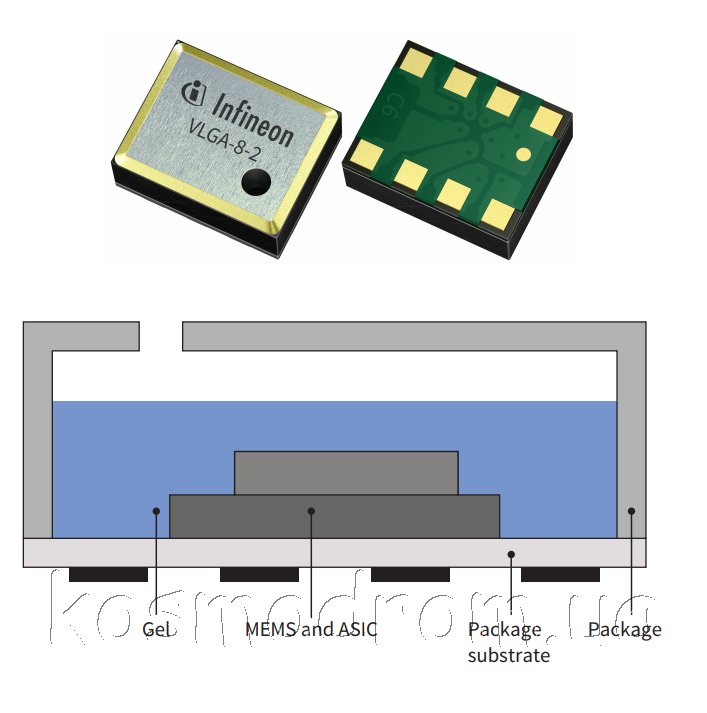

Чувствительный элемент датчика использует емкостной принцип измерения,
который гарантирует высокую точность при изменениях температуры в
широких пределах. Внутренний сигнальный процессор преобразует выходной
сигнал от сенсоров давления и температуры в цифровой код с разрядностью
до 24 бит. Каждая микросхема DP310 индивидуально калибруется, и
персональные коэффициенты, рассчитанные в ходе этого процесса,
сохраняются в энергонезависимой памяти.Калибровочные данные используются
в приложении для преобразования результатов измерений в значения
температуры и давления с высокой точностью.
Буфер выходных данных FIFO может хранить до 32 результатов измерений,
что позволяет понизить скорость опроса датчика хост-процессором.
Результаты измерения и калибровочные коэффициенты доступны через
последовательный интерфейс I2C или SPI. Работу датчика можно
контролировать через биты состояния или использовать сигнал прерывания,
который может выдаваться на линию SDO.
Особенности DPSЗ10:
• Рабочий диапазон: Давление: 300 — 1200 гПа. Температура: -40 — 85 °C
• Точность Датчика давления: ± 0,005 гПа (или ± 0,05 м) (режим высокой
точности)
• Относительная погрешность: ± 0,06 гПа (или ± 0,5 м)
• Абсолютная погрешность: ± 1 гПа (или ± 8 м)
• Точность измерения температуры: ± 0,5 ° C
• Температурная чувствительность по измерению давления: 0.5Pa / K
• Время измерения: Типичное значение: 27,6 мс для стандартного режима
(16x). Минимум: 3.6 мс для режима низкой точности
• Среднее потребление тока: 1,7 мкА для измерения давления, 1.5uA для
измерения температуры (@ частота дискретизации 1 Гц), в режиме ожидания:
0,5 мкА
• Напряжение питания: VDD: 1,7 — 3,6 В; VDDIO: 1,2 — 3,6 В
• Режимы работы: Командный (ручной), Фоновый (автоматический), Режим
ожидания
• Калибровка: Индивидуально калибруется с сохранением коэффициентов для
коррекции измерений
• FIFO: Сохраняет до 32 измерений давления или температуры
• Интерфейс: I2C и SPI (оба с возможностью прерывания)

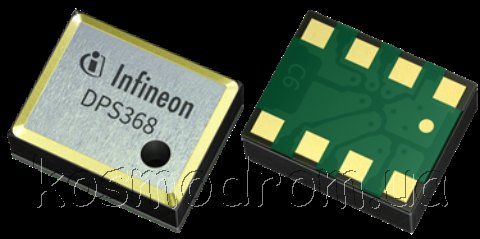

• Корпус: 8-контактный разъем LGA, 2,0 мм х 2,5 мм х 1,0 мм.
Основные
характеристики:
Тип измеряемого
давления: абсолютное
Измеряемое давление: 30 ... 120 кПа
Тип выхода: I2C, SPI
Точность: 0,3 %
Особенности: Индивидуальная калибровка
Электрическое подключение: SPI, I2C
Напряжение питания: 1,7 ... 3,6 В
Материал корпуса: GA-8
Размер: 2×2.5×1 мм
Термокомпенсированный диапазон: -40 ... 85 С
Рабочая температура: -40 ... 85 С |
