ВСПОМОГАТЕЛЬНЫЕ МОДУЛИ ДЛЯ ПАРАЛЛЕЛЬНОГО ВКЛЮЧЕНИЯ DR-СЕРИИ


Прекрасно зарекомендовавшие себя в промышленной автоматике источники питания Mean Well серий DR, DRP, DRT имели один недостаток: их нельзя было включать в параллель непосредственно. Теперь этот вопрос решается с помощью новых модулей DR-RDN20 или DRT-960P, с помощью которых можно увеличить мощность или обеспечить горячий резерв.

Как же включить параллельно менее мощные, популярные модули для монтажа на DIN-рейку серий DR, DRP, DRT?

Очень просто: с помощью нового вспомогательного модуля DR-RDN20. Он предназначен специально для источников питания промышленной автоматики с выходом 24 В и содержит 20-амперные ORing-диоды, размещенные на мощных теплоотводах. Конструктивно модуль оформлен в том же корпусе, что и суперпопулярные источники питания серии DR-75

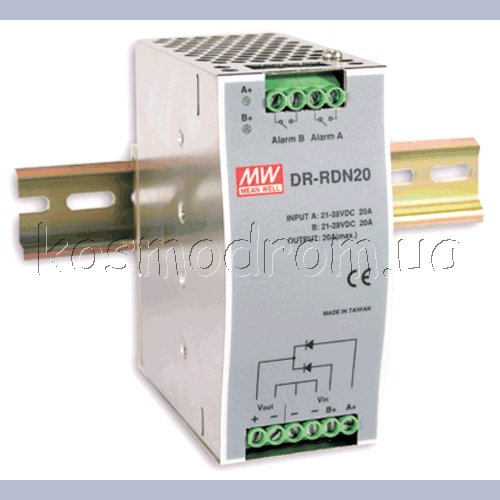

Внешний вид модуля DRRDN20

Основные параметры модуля DR-RDN20:

  • два входа;
  • два светодиодных индикатора для каждого входа;
  • максимальный выходной ток: 20 А;
  • падение напряжения на модуле: 0,5 В;
  • диапазон входного напряжения: 21...28 В;
  • максимальный входной ток на каждом входе: 20 А;
  • диапазон рабочих температур: -20...70°C;
  • диапазон температур хранения: -40...85°C.

Модули DR-RDN20 cоответствуют международным стандартам по электромагнитной совместимости EN55022 (CISPR22), класс B, EN61000-4-2,3,4,5,6,8, ENV50204.

Схема параллельного включения модулей DR-YY-24, DRP-YYY-24, DRT-YYY-24 (где «YYY» - выходная мощность) приведена на рис

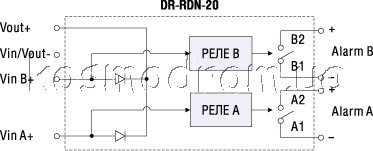

Модули DR-RDN20 содержат встроенные реле, с помощью которых можно реализовать функции мониторинга. Структурная схема реле сигнализации приведена на рис. При аварийном отключении любого из двух источников питания на соответствующем выходе модуля DR-RDN20 появится сигнал об этом событии, который можно использовать как для отключения системы питания в целом, так и для сигнализации персоналу о необходимости принять меры.

Поскольку в составе модуля DR-RDN20 нет никаких силовых ключей, он не является источником электромагнитных помех и его использование не ухудшает электромагнитную обстановку внутри шкафа и в помещении в целом.

Следует отметить, что модули DR-RDN20 можно использовать и с другими источниками питания, например, популярных серий S, RS, NES. Не забудем только, что DR-RDN20 рассчитаны на работу с напряжением 24 В
