Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Контроллер управления ДХО / DRL
Контроллер управления ДХО V4-1.0- 24В
Контроллер для штатных галогенных ламп 24 В. в качестве ДХО в режиме пониженного энергопотребления. Один силовой ключ. Для ТС с коммутацией плюсовой цепи питания ламп.
На складе ...
Производитель: Украина
Тип корпуса: DRL-1224
код товара: 00-00047604
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Контроллер управления ДХО / DRL
| | | |
|
Контроллер дневных ходовых
огней V4- 1.0. |
Контроллер ДХО V.4
– 1.0 предназначен для использования со штатными галогенными лампами
в качестве ДХО. Для лучшей видимости рекомендуем использовать в
качестве ДХО лампы дальнего света.
После запуска двигателя контроллер включает лампы фар головного
света в режим с пониженным энергопотреблением (ДХО) и отрабатывает
заложенные в него функции.
При включении габаритных огней контроллер отключает ДХО.
При включении головного света контроллер переводит фары в штатный
режим.
При включении сигнала поворота контроллер отключает ДХО. После
отключения сигнала поворота контроллер включает ДХО с небольшой
задержкой. Если в этой функции нет необходимости входы блока для
сигналов поворотов можно не подключать (оставить свободными).
После выключения двигателя контроллер выключает ДХО и переходит в
режим ожидания следующего запуска двигателя.
Подключение
по цветам проводов:
1. Черный провод – Минус бортовой сети
2. Белый провод – Выбор уровня яркости ДХО
3. Серый провод
– Вход сигнала правого поворота и синхронизация
4. Коричневый провод – Вход
сигнала левого поворота
5. Зеленый провод – Вход
сигнала управления дальним (или ближним) светом
6. Синий провод – Вход
сигнала габарита
7. Красный провод – Плюс
бортовой сети, сечением не менее 1,5 мм.кв
8. Желтый провод – выход на
лампы, используемые в качестве ДХО, сечением не менее 1,5 мм.кв
Контроллер не требует подключения к датчикам, кнопкам и
тумблерам.
Дополнительные функции контроллера:
1. Выбор уровня яркости ДХО.
Выбор уровня яркости ДХО производится при запущенном двигателе и
включенных ДХО. Для изменения уровня яркости необходимо
кратковременно соединить Белый провод с корпусом. ДХО погаснут
на 2 с и включатся на следующем уровне яркости. Предусмотрено 4
уровня яркости ДХО (15%, 20%, 25%, 30%). Контроллер поставляется
с уровнем яркости 20%. Каждое переключение включает следующий
уровень яркости ДХО (20%->25%->30%->15%->20% и т.д.). Выбранный
уровень яркости запоминается и сохраняется даже при полном
отключении питания контроллера.
2. Автоматическая подстройка режима работы контроллера под
индивидуальные особенности бортовой сети транспортного средства.
3. Функция защиты от короткого замыкания и превышения тока в
цепи нагрузки.
При возникновении короткого замыкания или превышения тока (свыше
40 ампер) в цепи нагрузки контроллера включается режим защиты, и
подача тока в цепь нагрузки мгновенно прекращается. После
устранения неисправности (короткого замыкания) контроллер
автоматически переходит из режима защиты в рабочий режим.
Контроллер выпускается в прочном алюминиевом корпусе. Надежная
герметизация эпоксидным компаундом обеспечивает высокий уровень
влагостойкости и вибростойкости.
Технические
характеристики.
Напряжение питания – 24 В.
Номинальный средний ток нагрузки: – 10 А (две галогенных лампы
по 60 Вт каждая).
Максимальный импульсный ток нагрузки – 40 А.
Напряжение включения ДХО – 27 В.
Количество уровней яркости ДХО – 4.
Потребляемый ток в режиме ожидания – 3,5 мА.
Степень защиты – IP67.
Климатическое исполнение – УХЛ-1.
Рабочая температура – -40 ÷ +85 °С.
Габаритные размеры – 93х56х15 мм.
Масса – 65 г.

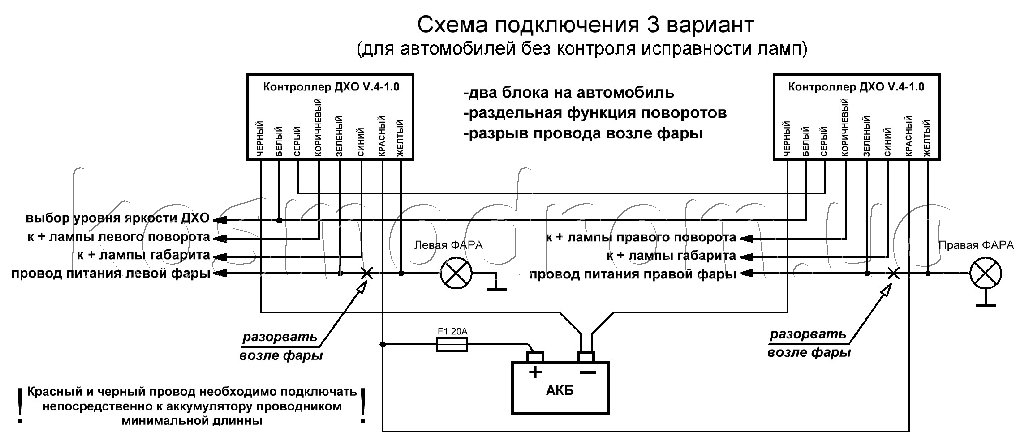

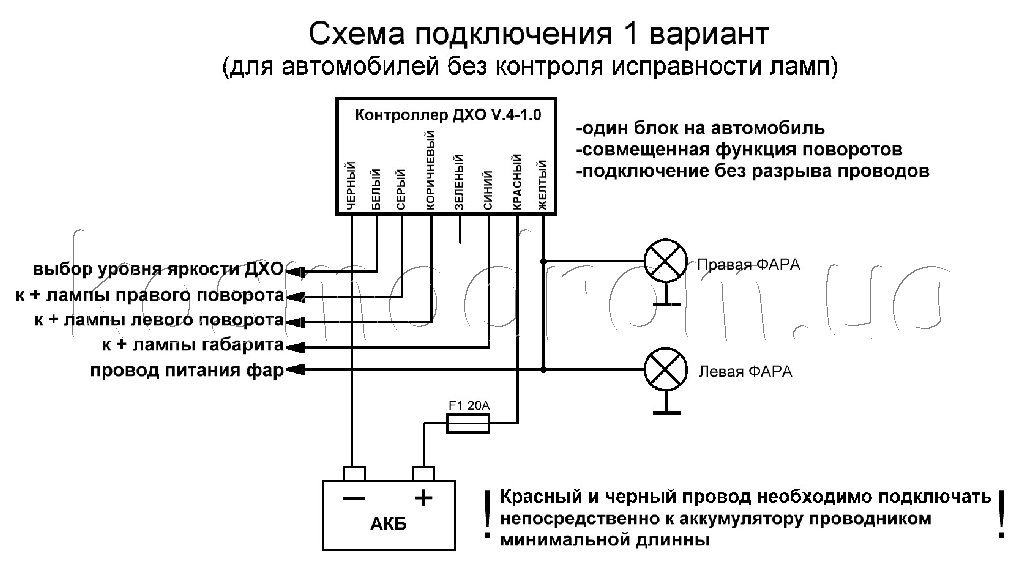

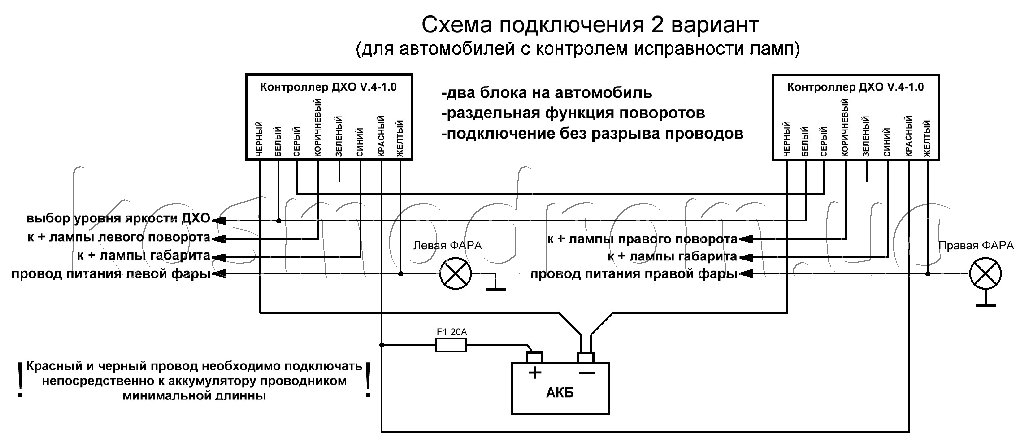

Схемы подключения:
|
| | |
|
Контроллеры управления
дневными ходовыми огнями.
Контроллер (блок управления) DRL представляет
собой небольшое устройство, которое подключается к
аккумулятору автомобиля и посредством использования фар
обеспечивает автомобиль дневными ходовыми огнями.
Контроллеры ДХО "Crystal Light"
предназначены для применения со штатными лампами
накаливания головного света. либо со светодиодными
излучателями всех типов. |
|
 |
Особенности контроллеров управления ДХО
"Crystal Light"
Обеспечивают управление ДХО
без участия водителя, на основании анализа бортсети;
Установка не требует подключения к датчикам, реле и
переключателям;
Автоматическая адаптация контроллеров к индивидуальным
особенностям бортсети автомобиля;
Защита от короткого замыкания и превышения тока в цепи
нагрузок;
Защита от произвольного отключения ДХО при повышенных
нагрузках на бортсеть автомобиля;
Наличие в модельном ряду исполнений на 12 и 24
Вольта и возможности установки на любые типы
автомобилей;
Надёжность и долговечность гарантируют: прочный
алюминиевый корпус, герметизация эпоксидным компаундом и
применение качественных проводов;
Отсутствие быстростареющих радиэлементов гарантирует
длительное время эксплуатации контроллеров, сравнимое со
временем жизни авто. |
Особенности
применения контроллеров управления ДХО:
• V.1-1.0 - для LED ДХО 12/24В без собственных
встроенных или внешних блоков питания (драйверов) и током
потребления до 1 ампера на канал (2 ампера суммарно).
• V.2.1-1.0 - для LED ДХО 12/24В с одним блоком
питания (драйвером) и током потребления до 1 ампера на канал
(2 ампера суммарно).
• V.2.2-1.0 - для LED ДХО 12/24В с двумя
блоками питания (драйверами) и током потребления до 1 ампера
на канал (2 ампера суммарно).
• V.4 - 1.0 - для штатных галогенных ламп 12/24В в
качестве ДХО в режиме пониженного энергопотребления. Один
силовой ключ.
Для ТС с коммутацией плюсовой цепи питания ламп.
• V.5 - 1.0 - для штатных галогенных ламп 12/24В в
качестве ДХО в режиме пониженного энергопотребления. Два силовых
ключа.
Для ТС с коммутацией плюсовой и минусовой цепи питания ламп в
любых сочетаниях.
|
|
