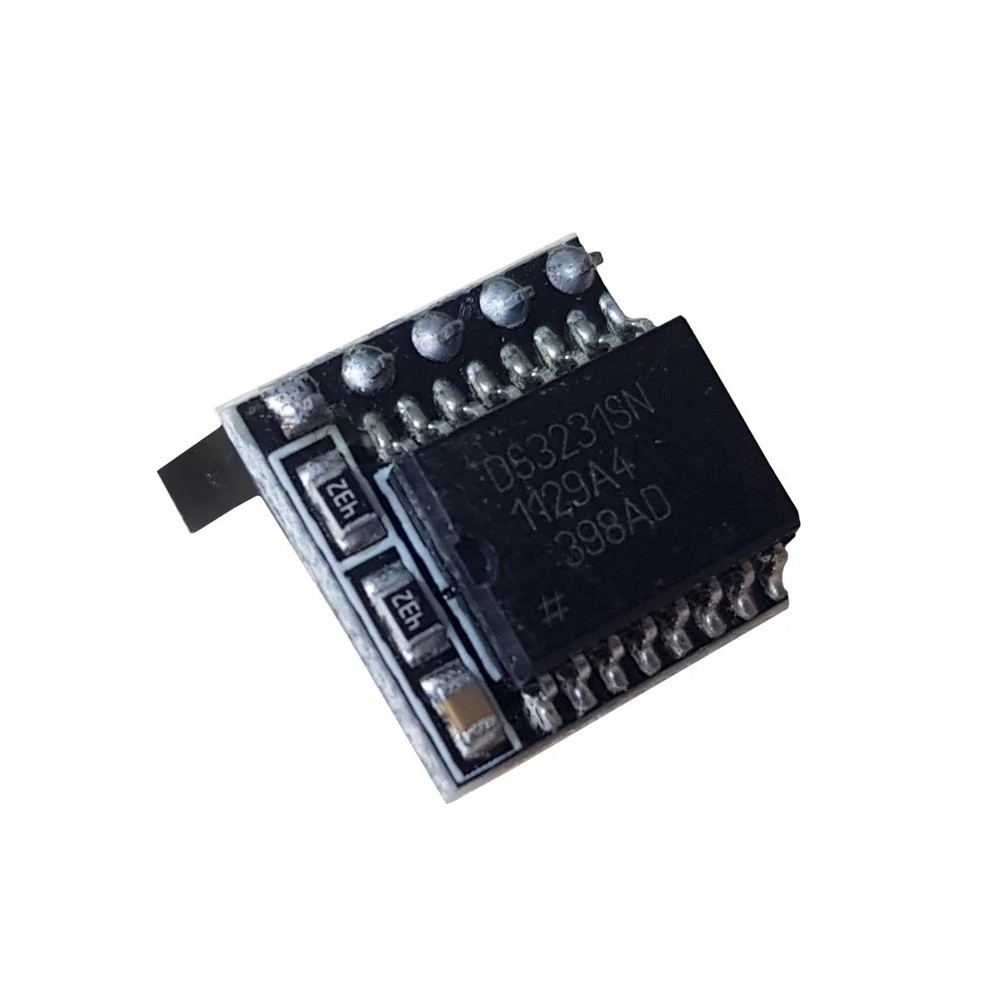

DS3231 -
высокоточные часы реального времени (RTC) со встроенными I2C
интерфейсом, термокомпенсированным кварцевым генератором (TCXO) и
кварцевым резонатором. Прибор имеет вход для подключения резервного
автономного источника питания, позволяющего осуществлять
хронометрирование и измерение температуры даже при отключенном
основном напряжении питания. Встроенный кварцевый резонатор повышает
срок службы прибора и уменьшает необходимое количество внешних
элементов. DS3231 доступен в модификациях с коммерчески и
индустриальным рабочим температурным диапазоном и упакован в 300 mil
16 контактный SO корпус.
RTC обеспечивает отсчет секунд, минут, часов, дней недели, дней
месяца и года. Дата конца месяца определяется автоматически с учетом
високосного года. Часы реального времени работают в 24 или 12-
часовом формате с индикацией текущей половины суток (AM/PM). Прибор
имеет два ежедневных будильника и выход прямоугольного сигнала с
программируемой частотой. Обмен данными с прибором ведется через
встроенный последовательный I2C совместимый интерфейс.
Прецизионный термокомпенсированный источник опорного напряжения и
схема сравнения отслеживают напряжение основного питания VCC и при
его снижении ниже заданного порога формируют сигнал сброса и
осуществляют перевод схемы на работу от резервного источника
питания. Дополнительный вывод RST может использоваться для внешнего
сброса.
Отличительные
особенности:
Точность ±2 ppm в диапазоне температур от 0 до +40°C
Точность ±3.5 ppm в диапазоне температур от-40 до +85°C
Вход для подключения автономного источника питания, позволяющего
обеспечить непрерывную работу
Рабочий температурный диапазон
коммерческий: от 0 до +70°C
индустриальный: -от 40 до +85°C
Низкое потребление
Часы реального времени, отсчитывающие секунды, минуты, часы, дни
недели, дни месяца, месяц и год с коррекцией високосного года вплоть
до 2100
Два ежедневных будильника
Выход прямоугольного сигнала с программируемой частотой
Быстродействующие (400 кГц) I2C интерфейс
3.3 В питание
Цифровой температурный датчик с точностью измерения ±3°C
Регистр, содержащий данные о необходимой подстройке
Вход/выход сброса nonRST
Часы реального времени
(RTC) Электронная схема, предназначенная для
учёта хронометрических данных (время, дата, день недели и др.),
представляет собой систему из автономного источника питания и
учитывающего устройства. Чаще всего часы реального времени,
RTC используются
практически во всех электронных устройствах, которые должны хранить
время.
