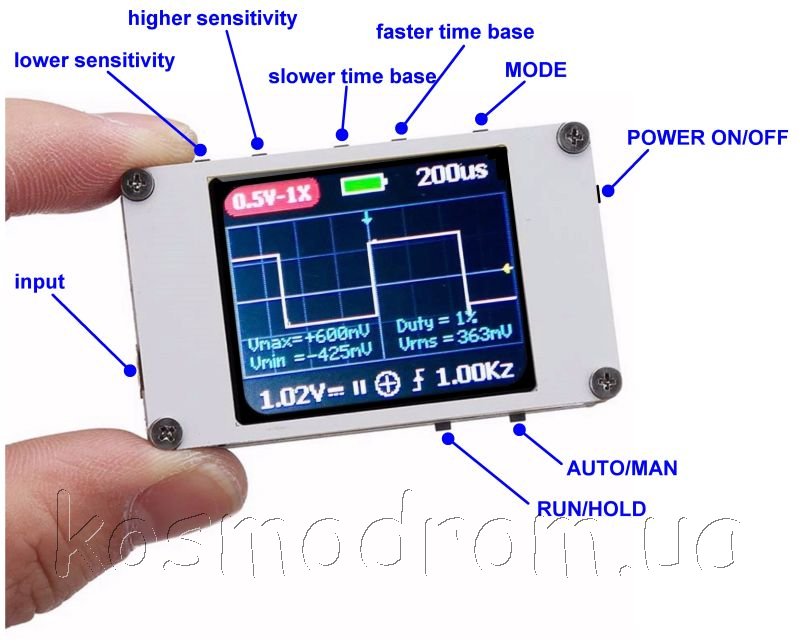

Миниатюрный карманный
осциллограф, простой в использовании. Осциллограф DSO188 — простой «показометр»
с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 250mAh
и очень маленький по размерам. Его плюс именно в компактности и
портативности, а полосы частот хватит для большинства приложений
(например, настройка звукотехники).
DSO188 - полнофункциональный, высокоэффективный и удобный ручной
осциллограф для исследований и разработок. Осциллограф имеет частоту
дискретизации в реальном времени до 5мс/ с для аналоговой полосы
пропускания 1 МГц. С полной функцией триггера (одиночный, нормальный,
автоматический) вы можете свободно использовать как периодический
аналоговый сигнал, так и непериодический цифровой сигнал. Большой
базовый режим сканирования может отслеживать медленные изменения уровня.
Это широко используется в научных экспериментах, задачах электронной
инженерии и т. д.
Особенности:
Технология сжатия памяти, экран обновления формы волны не мерцает.
1,8-дюймовый цветной экран.
Аналоговая полоса 1 МГц и частота дискретизации 5 мс / с.
Большой диапазон измерений, 1X может измерять 0-40 В, 10X может измерять
40-800 В.
Частота может отображаться, Vmax, Vmin, Duty, Vrms, Vpp.
Отображение формы сигнала (функция паузы) прекращается в любое время.
Питание от аккумулятора / USB, встроенный аккумулятор емкостью 250 мАч и
интеллектуальное управление зарядкой.
Очень маленький размер, легко носить с собой.
Характеристики:
Количество каналов: 1
Полоса пропускания: 1 МГц
Максимальная частота дискретизации в реальном времени: 5 МВыб/с
Вертикальная чувствительность: 50 мВ/дел - 200 В/дел
Горизонтальная чувствительность: 100 мС/дел - 2 С/дел
Максимальное входное напряжение: 40 В (1X пробник) / 600 В (10X пробник)
Входное сопротивление: 1 МОм
Точность АЦП: 12 бит
Режимы: DC, AC
Режим триггера: автоматический
Тип триггера: нарастающий фронт / нисходящий фронт
Напряжение внешнего триггера: 0 - 40 В
Размеры: 57 мм х 34 мм х 11 мм |
