Частотомер

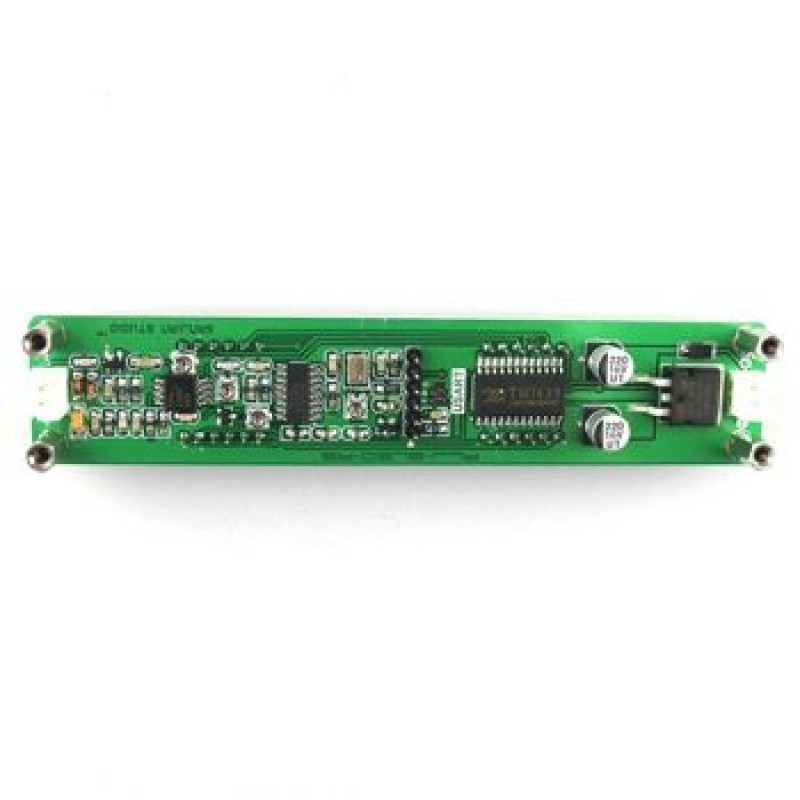

Частотомер цифровой 2,4 ГГц
Частотомер цифровой: 0.1...60 мГц. 20 мГц...2,4 ГГц. Питание 12 В. Цвет свечения - красный.

На складе ...
код товара: 00-00047253

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт


от 10 шт

701,00
616,03
573,55

544,87

Раздел:
Частотомер




Частотомер цифровой 2,4 ГГц

Простой и недорогой частотомер с двумя режимами работы и измеряемой частотой до 2,4 ГГц. С семисегментным восьмисимвольным индикатором зеленого цвета свечения. Управление осуществляется с помощью двух кнопок.


Основные характеристики:
Диапазон измерений частоты: 0,1...60 мГц; 20 мГц...2,4 ГГц.
Напряжение: 9...15 В.
Цвет свечения: Красный
Количество символов: 8
Высота символа: 0,56 дюйма. (14,22 мм.)
Шаг: 0,1 Гц
Размеры: 81х43х24 мм



Параметры измерений. Схема модуля содержит буферные входные каскады на двухзатворных полевых транзисторах, что сделано с целью повысить входное сопротивление. Есть 3 режима работы: Low channel (канал низкой частоты), High channel (канал высокой частоты, используется входной делитель на 64), Auto Channel (автоматический выбор канала в зависимости от частоты).

Параметры Low channel (НЧ канал):

Диапазон измеряемых частот 0.1 МГц .. 60 МГц

Точность ± 100 Гц (время измерения 0.01 сек)
± 10 Гц (время измерения 0.1 сек)
± 1 Гц (время измерения 1 сек)

Чувствительность 0.1 МГц .. 10 МГц лучше 60 mVpp
10 МГц .. 60 МГц лучше 60 mVpp
60 МГц .. 75 МГц не указано.

Параметры High channel (ВЧ канал):

Диапазон измеряемых частот 20 МГц .. 2.4 ГГц

Точность ± 6400 Гц (время измерения 0.01 сек)
± 640 Гц (время измерения 0.1 сек)
± 64 Гц (время измерения 1 сек)

Чувствительность 20 МГц .. 30 МГц лучше 100 mVpp
30 МГц .. 60 МГц лучше 50 mVpp
60 МГц .. 2.4 ГГц не указано.



Auto Channel. В зависимости от частоты входного сигнала счетчик будет автоматически выбирать ВЧ или НЧ канал (порог переключения 60 МГц). Если входной сигнал больше 60 МГц, но сигнал недостаточно мощный, из-за чего автоматическое переключение канала срабатывает ненадежно, есть возможность вручную выбрать канал ВЧ.

Настройка ПЧ (IF). Реализована двухступенчатая настройка значения промежуточной частоты, что необходимо для супергетеродинных систем приема с одинарным и двойным преобразованием ПЧ. Диапазон настройки ПЧ составляет 0 .. 99.9999 МГц, минимальный инкремент настройки 100 Гц. Можно конфигуровать смещение ПЧ в плюс или минус.

Внешние интерфейсы

DC IN (питание): HX2.54-2P socket
RF IN (вход сигнала): HX2.54-2P socket
ICSP (интерфейс программирования): 2.54-6P Pin

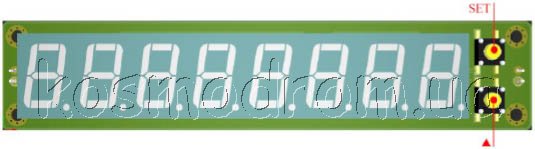

Функционирование и использование





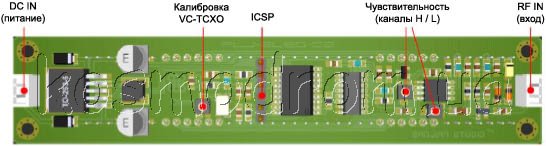

Примечание: эта диаграмма показывает компоненты канала ВЧ (High channel, Ch H) в правой части платы. Компоненты канала НЧ (Low channel) расположены на другой стороне печатной платы, под LED-дисплеем.



Подготовка к работе:

1. Перед подключением питания проверьте его полярность и уровень. Это должно быть постоянное напряжение DC 9V .. 15V, стабилизированное или по крайней мере не стабилизированное, но снабженное фильтрующим конденсатором 2000 мкФ после диодного моста.

2. Вход сигнала (2 вывода) может быть подключен напрямую к измеряемому источнику частоты или к антенне.



Настройка модуля. Структура меню управления модулем показана на диаграмме ниже. Красным цветом показаны символы на дисплее, синим цветом показан мигающий символ. (см. схему в файле pdf).



Выбор ПЧ. Может быть выбрана одна из двух промежуточных частот с помощью вывода 4 интерфейса программирования ICSP. Если вывод 4 подтянут к высокому логическому уровню или оставлен не подключенным (лог. 1), то используется ПЧ1. Если вывод 4 притянут к земле (низкий логический уровень, лог. 0), то выбирается ПЧ2.

Каждая из этих частот ПЧ может быть запрограммирована независимо на нужное значение и нужное смещение (добавление или вычитание из измеренной частоты). Настройка ПЧ1 программируется, когда на выводе 4 уровень лог. 1, и ПЧ2 программируется, когда на выводе 4 лог. 0.



На заводе по умолчанию запрограммирована конфигурация ПЧ1, когда вывод 4 оставлен не подключенным. Если ПЧ1 настроена на 0, то модуль работает как простой частотомер, и настройка смещения вверх/вниз игнорируется.

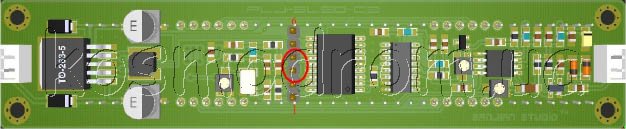

Вывод 3 (GND) и вывод 4 интерфейса программирования ICSP размещены рядом на коннекторе, поэтому на них удобно подключить либо стандартную перемычку, либо 2-выводный соединитель (2P DuPont connector), подключенный к замыкающему переключателю. На рисунке ниже эти выводы ICSP-интерфейса показаны красным кружком.






Измерение частот. Анализируемый по частоте сигнал должен быть подключен ко входу RF IN. Это может быть сигнал выхода локального генератора трансивера или другая тестовая точка выдачи сигнала, желательно снабженная буфером. После подачи сигнала LED-дисплей будет показывать частоту в реальном времени.

Схема модуля разработана таким образом, что имеет вход с высоким сопротивлением, что помогает снизить нагрузку на источник сигнала, когда частота не очень высока. Однако измеряемый сигнал должен иметь уровень не меньше 60 mVpp. Например, сигнал гетеродина широко используемых смесителей NE602/NE612 слишком слаб, чтобы модуль мог стабильно показывать значение его частоты (в этом случае требуется буферный усилительный каскад).













Частотоме́р — измерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала.
