Измеритель RLC Е7-22


Это портативный измеритель RLC обладающий достаточно широкими функциональными возможностям особенно в направлении допускового контроля по различным параметрам.

Приборы обладают следующими функциональными особенностями:

  • Выбор частоты измерения (120 Гц или 1 кГц).

  • Выбор параллельной или последовательной схемы замещения.

  • Автоматический выбор пределов измерения с возможностью фиксации выбранного предела.

  • Два индикатора - один для индикации основных параметров, второй для индикации вспомогательных параметров.

  • Возможность выбора измерения и индикации таких вспомогательных параметров как добротность (D) тангенс потерь (Q) и омическое сопротивление (R).

  • Фиксация минимальных, максимальных или средних значений.

  • Определение среднего значения из измеренного массива.

  • Относительные измерения.

  • Функция допускового контроля.

  • Программная компенсация режимов коротко замыкания (КЗ) и холостого хода (ХХ).



Некоторые особенности и функциональные возможности измерителя RLC Е7-22 не имеют аналогов даже в более дорогих и сложных моделях измерителей RLC, что делает его очень популярным не только среди рядовых пользователей, но и среди конструкторов-разработчиков радиоэлектронной аппаратуры. Для чего применяются различные частоты измерения и чем обусловлен выбор схемы замещения или что такое добротность и тангенс потерь уже было рассмотрено в первой части статьи.

Смотри так же

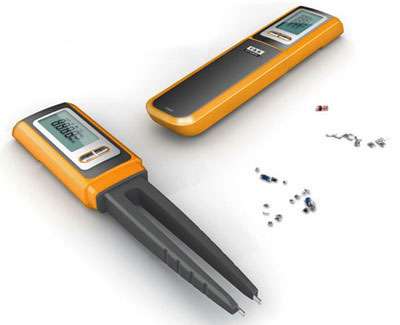

Цифровой измеритель емкости и сопротивления чип компонентов



Характеристики Параметры Значения
Активное сопротивление (RAC) Пределы измерений 20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм
Разрешение 1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм
Погрешность измерения ± (0,5…0,8 % + 3 ед. мл. разряда) 200 Ом/…/2000 кОм
± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм
Емкость Пределы измерений 2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ
Разрешение 0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ
Погрешность измерения ± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5)
± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1)
Индуктивность Пределы измерений 2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн
Разрешение 0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн
Погрешность измерения ± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн
± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн
Не нормируется на пределе 10000 Гн
Добротность (Q),
Потери(D)
Пределы измерений 0,9999 / 9,999 / 99,99 / 999,9
Разрешение 0,0001 / 0,001 / 0,01 / 0,1
Погрешность измерения Соответствует погрешности измерения емкости, индуктивности
Измерение LCR Выбор предела измерения Автоматический или ручной по основной шкале
Автоматический по дополнительной шкале
Скорость измерения 1 изм./с
Индикация результатов измерения Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp); Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная, р - параллельная, ас - переменный ток)
Схема измерения Параллельная или последовательная (ручной выбор)
Тест Сигнал Частота тест-сигнала 120 Гц, 1 кГц, (ручной выбор)
Уровень тест-сигнала 0,5 В

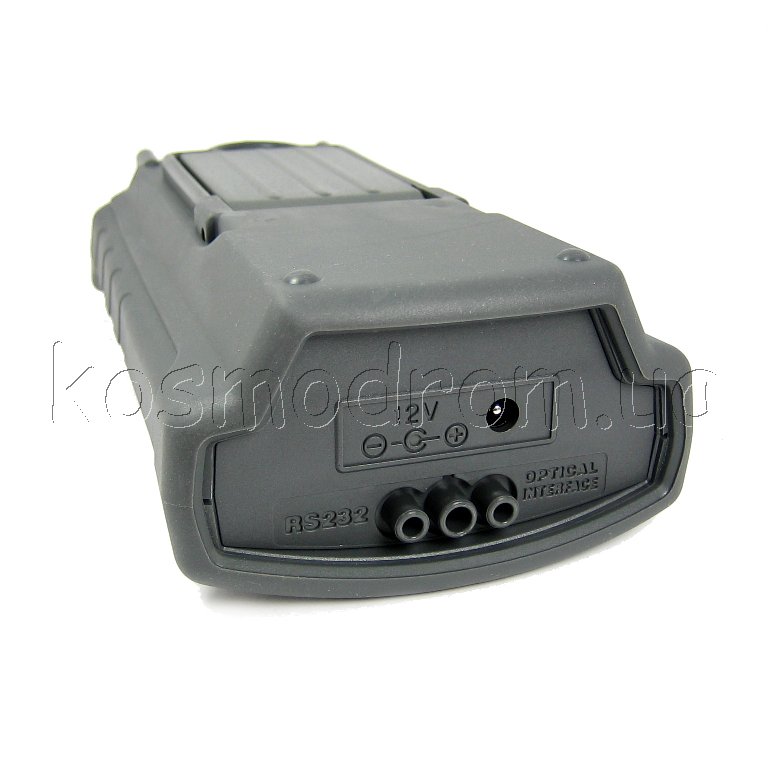

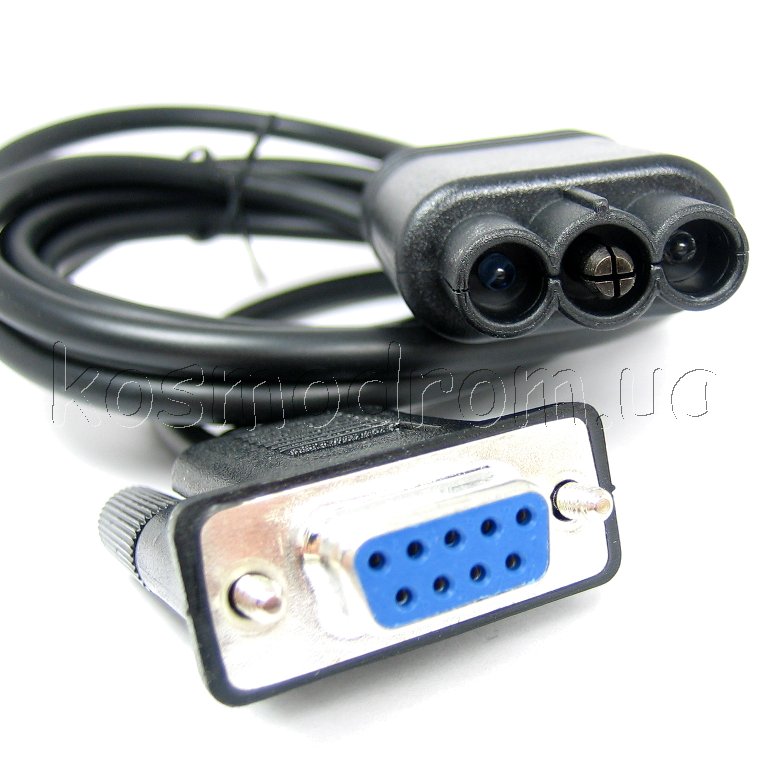

Дистанционное управление Интерфейс Последовательный порт по стандарту RS-232C c оптической развязкой
Дисплей Индицируемые параметры Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения
Формат индикации 4½ разряда (19999) основная шкала
4 разряда (9999) дополнительная шкала
Индикация перегрузки "OL"
Общие данные Напряжение питания 9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция)
Габариты 91 × 192 × 52 мм
Масса 365 г

Автоматический выбор пределов измерения - если измерения параметров компонентов производятся в широком диапазоне или значение измеряемой величины неизвестно, возникает необходимость правильного выбора предела измерения. В измерителях с ручным выбором предела измерения это приводит к увеличению времени измерения из-за необходимости выбора правильного предела. Но индикация результата измерения еще не означает, что выбран правильный предел измерения. Известно, что более достоверным является тот результат измерения, который находится ближе к концу предела измерения. Например, выбран предел измерения 10 мкФ, на индикаторе отображается измеренное значение 0,1 мкФ. При выборе предела измерения 1 мкФ на индикаторе также отображается значение 0,1 мкФ. Какой результат измерения будет более точным? Естественно полученный на пределе 1 мкФ! Т.к полученное в результате измерение значение 0,1 мкФ находится ближе к 1 мкФ чем к 10 мкФ. Это конечно упрощенный подход к оценке погрешности, но он отражает смысл необходимости правильного выбора пределов измерения. В средствах измерения с ручным выбором пределов измерения получение достоверного результата сводится к последовательному перебору пределов измерения от максимального к минимальному, по принципу "недолет…, недолет…, перелет!". "Перелет" это значение предела измерения, при котором прибор показывает, что поданная на вход величин превышает выбранный предел. Предшествующий этому предел измерения и был оптимальным для получения более достоверного результата измерения. Видно, что ручной выбор пределов измерения увеличивает время измерения параметров компонентов с неизвестными параметрами. При автоматическом выборе пределов измерения, внутренняя схема анализа самостоятельно выбирает наиболее оптимальный с точки зрения погрешности предел измерения и это процесс проходит гораздо быстрее, чем в ручном режиме. Но выбор предел измерения происходит так же по принципу перебора пределов, и в случае проведении измерения на однотипных компонентах предел измерения каждый раз выбирается заново и, все равно останавливается на том который был до этого! Это уже не сокращает, а увеличивает время измерения. Как быть в этом случае? Необходима фиксация предела измерения. Технически это выглядит так - первое измерения производится в автоматическом режиме, после этого производится фиксация предела измерения, и последующие измерения уже проводятся на фиксированном пределе. Большинство современных средств измерения реализуют именно этот принцип, не исключение и измеритель RLC Е7-22.

Фиксация минимальных, максимальных или средних значений - этот вид измерений широко распространен в цифровых мультиметрах, но очень редко встречается в измерителях RLC. Применение его в мультиметрах ясно - при подключении к цепи фиксирует экстремальные значения измеряемого параметра. Но какие преимущества он дает при использовании в измерителях RLC? Несколько примеров.
Для набора статистики и определения качества изготовления, из партии емкостей необходимо определить минимальные и максимальные значения емкостей. Очевидно, что если прибор не оборудован функцией фиксации минимальных и максимальных значений, сотруднику, отвечающему за контроль компонентов, придется фиксировать измеренные значения всех компонентов, а после этого проводить анализ. В приборе, имеющем такую функцию, номинальные значения емкости не имеют большого значения для оператора, записей вести не надо. После проведения измерений достаточно только считать с индикатора экстремальные значения и сравнить их с паспортными данными для этой партии. Второй пример: необходимо определить изменение емкости от температуры (температурный коэффициент емкости). Наличие функции фиксации экстремальных значений это облегчит процесс измерения.

Другая интересная функция измерителя RLC Е7-22, отсутствующая в приборах аналогичного класса, это вычисление средних арифметических значений. В этом режиме прибор фиксирует до 3000 различных результатов измерений (разница между последующими значениями должна превышать 50 единиц младшего разряда, это защита от фиксации ложных значений вызванных флуктуацией цифровых преобразователей). В этом случае на основном индикаторе индицируется средне арифметическое значение, а на вспомогательном количество проведенных измерений.

Относительные измерения. В современных средствах измерения этот режим сочетает два назначения.

  1. Компенсация начальных параметров соединительных проводов и выходных цепей измерителя RLC. Очевидно, что при измерении малых значений сопротивления, емкости индуктивности паразитное влияние оказывают цепи по которым происходит подключение измеряемого элемента к измерителю RLC, поскольку эти цепи имеют собственное сопротивление, ёмкость и индуктивность. При значении паразитных параметров близких к значениям измеряемых параметров элементов погрешность измерения будет велика, поскольку к измеряемому значению будет добавлено паразитное влияние соединительных цепей. О достоверности измерения в этом случае говорить не приходится. Компенсация начальных параметров сводится к измерению их значений и вычитанию из результата измерения этого измеренного значения. При включении режима относительных измерений, последнее измеренное значение записывается в память как эталонное (Nэталон.), В режиме относительных измерений на цифровой шкале отображается величина Nотобр., равная
    Nотобр.=Nвх. - Nэталон.,
    где Nвх. - измеренное текущее значение.
    Видно, что компенсация начальных параметров измерителя RLC аналогична вращению регулятора "установка 0" в аналоговых измерителях.

  2. Поскольку, как было указано выше, в память измерителя заносится некоторое значение измеренной величины присутствующее на индикаторе и в последствии оно используется как эталонное, к измерителю RLC может быть подключен некоторый компонент, измеренное значение которого может быть использовано как эталонное. Т.е подключив к входу некоторое сопротивление и включив режим относительных измерений, в дальнейшем представляется возможным производить измерения относительно этого сопротивления, а результат измерения будет некоторое положительное число, в случае если второе сопротивление больше опорного или отрицательным, если второе сопротивление будет меньше. Эта функция позволяет производить относительные измерения по отношению к значению любого реального элемента (ёмкость, индуктивность или сопротивление), подключенному к входным гнездам измерителя RLC 41(R).

В измерителе RLC Е7-22 реализован и третий тип относительных измерений. В меню установок, в память измерителя возможно в цифровом виде с клавиатуры ввести номинальное значение, которое впоследствии будет использоваться как опорное при относительных измерениях. Т.е это режим аналогичен описанному в п.2 с той лишь разницей, что в качестве опорного используется значение не реального радио-элемента подключенного к входным гнездам, а идеального с определенным пользователем значением.

Практическое применение режима относительных измерений - это как уже было сказано компенсация влияния соединительных проводников и гнезд измерителя RLC при проведении измерений малых значений радиокомпонентов и определение разброса параметров емкостей, индуктивностей и сопротивлений.

Функция допускового контроля. Основное назначение функции допускового контроля это обеспечить быструю проверку соответствия номиналов и отбраковку тестируемых компонентов при сравнении с заранее заданной величиной. В измерителях RLC Е7-22 реализованы два вида допускового контроля:

  1. Допусковый контроль по верхнему и нижнему пределу. Так называемый режим "Годен - Не годен". В режиме программирования в память измерителя записываются два предельных значения. Одно соответствует нижнему пределу, второе - верхнему. В процессе измерения происходит сравнение измеренного значения подключенного к входным гнездам компонента с записанным в память. В случае если измеренное значение выходит за пределы нижней или верхней границы - раздается звуковой сигнал. В этом случае у пользователя нет необходимости контролировать измеренное значение по индикатору измерителя RLC, поскольку интерес представляет сам факт соответствия, а не реальный номинал радиокомпонента. В качестве примера можно привести входной контроль партии емкостей с номинальным значением 470 мкФ (+20 %, -10 %). Нижний предел, в этом случае составит 423 мкФ, верхний 564 мкФ. Все емкости в процессе тестирования, значения которых лежат в пределах от 423 до 564 мкФ будут признаны годными, вне этих пределов - будут браковаться по звуковому сигналу.

  2. Следующий вариант допускового контроля - это сравнение с заданной опорной величиной и отбраковка элементов значения, которых превышают отклонения на 1%, 5%, 10% и 20%. Такой режим допускового контроля удобен при отборе из партии наиболее прецизионных компонентов с номинальным отклонением, которое, например, не должно превышать 5%. Остальные компоненты, с большим отклонением, могут быть использованы при производстве других изделий.

Программная компенсация режимов коротко замыкания (КЗ) и холостого хода (ХХ). Выполнение этой процедуры характерно для измерителей RLC обладающих высокой точность измерения и необходимо как раз для обеспечения этой точности измерения. Физически выполнение этой процедуры является "установкой нуля" при подключенных измерительных проводниках и отсутствии измеряемого компонента и схоже с описанной ранее процедурой относительных измерений для компенсации начальных параметров. Отличие состоит в том, что при такой компенсации происходит калибровка на всех доступных частотах и уровнях измерения, а область памяти выделенная для относительных измерений остается свободной для дальнейшего использования. Компенсация КЗ необходима при прецизионном измерении сопротивления и индуктивности, поскольку на постоянном токе и при нулевых значениях эти компоненты представляют собой короткое замыкание. Компенсация ХХ необходима при прецизионном измерении емкости, поскольку на постоянном токе и при нулевых значениях ёмкость представляет собой обрыв.

Хочется отметить, что все описанные выше функции измерителя RLC Е7-22 реализованы аппаратно в приборе весом всего 365 грамм, а не программно на внешнем компьютере, как в измерителях RLC других производителей! И этот измеритель является на сегодняшний день наиболее удачным в соотношении цена - качество - функциональность. Использование программного обеспечения для измерителя RLC Е7-22 позволяет не только расширить функциональные его возможности, но и вести документирование измерений, производить анализ и накопление статистики.

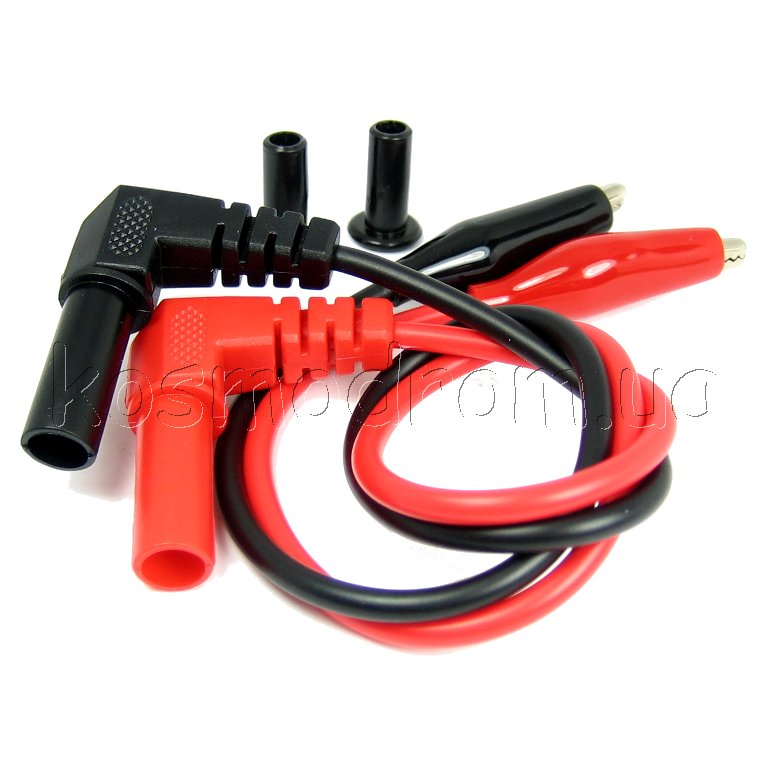

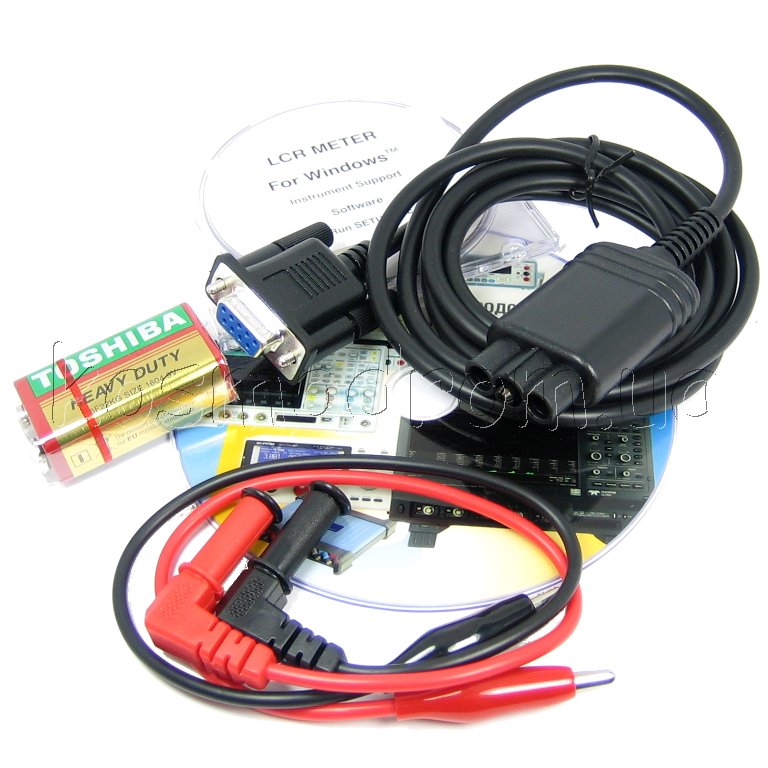

Поставляемые компоненты
