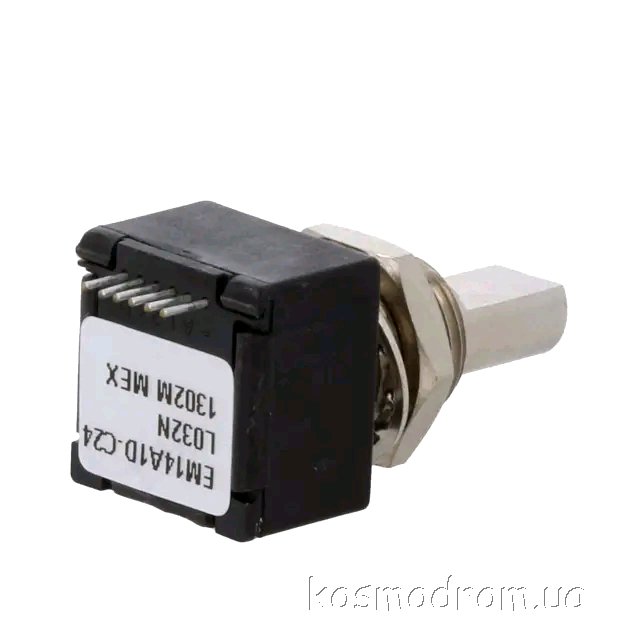

Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Энкодер
EM14A1D-C24-L032N
Энкодер: оптический,32 имп./об, Положений: 32, два сигнала А и В
На складе ...
Производитель: BOURNS
код товара: 00-00064722
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Энкодер
| | | |
|
 |
Более
шестидесяти лет
Bourns является лидером в области производства электронных
компонентов и подсистем для телекоммуникационного оборудования,
автомобилестроения, контрольно-измерительной аппаратуры,
компьютерной техники и других отраслей промышленности. |
|
Производитель |
BOURNS
|
|
Тип энкодера
|
оптический |
|
Разрешение
|
32имп. /об.
|
|
Количество возможных
положений |
32 |
|
Выходной сигнал |
два сигнала А и В
|
|
Ресурс
|
100000 циклов
|
|
Рабочее напряжение
|
5В DC |
|
Рабочий ток макс.
|
26мА |
|
Рабочая температура |
-40...70°C
|
|
Вид оси |
D профиль
|
|
Длина оси |
19мм |
|
Диаметр оси |
6,35мм
|
|
Глубина среза |
1,5мм |
Внимание, важная информация!
Важное сообщение от BOURNS о внесении некоторых изменений в оптические энкодеры
серий EM и EN:
"В связи с использованием нового ASIC мы были вынуждены остановить отгрузки по
EM/EN энкодерам из-за сбоя по поставкам ASIC,
сейчас нам удалось провести необходимые тесты по новому поставщику, но
применение нового ASIC добавить использование двух резисторов и конденсаторов.
Мы выпустили необходимые пояснения по этому поводу и изменили схемотехнику в
даташитах, т.к. старая версия не требовала дополнительных резисторов и
конденсаторов."
Добавление резисторов и конденсаторов может потребовать изменений печатной платы
Подробная информация ниже по ссылкам:
https://bourns.com/docs/technical-documents/product-change-notifications/Bourns_SC2132_EM14_EN_PUM.pdf
https://bourns.com/data/global/pdfs/ENC1J.pdf
https://bourns.com/data/global/pdfs/em14.pdf
| | |
|
Энкодеры - датчики угла поворота
Датчик угла поворота, также
называемый энкодер — устройство, предназначенное для преобразования угла
поворота вращающегося объекта (вала) в электрические сигналы, позволяющие
определить угол его поворота.
Датчики угла поворота широко применяются в промышленности, в частности в
сервоприводах.
Энкодеры подразделяются на инкрементальные и абсолютные, которые могут
достигать очень высокого разрешения. Энкодеры могут быть оптические,
резисторные и магнитные и могут работать через шинные интерфейсы или
промышленную сеть.
Преобразователи угол-код практически полностью вытеснили широко
применявшиеся ранее сельсины и дифференциальные трансформаторы угла
поворота.
Энкодеры BOURNS - описание и
применение |
 |
|
