TTGO ESP32-Paxcounter
LoRa32 - плата, которая включает в себя не только ESP32 SoC WiFi и
Bluetooth, но также радио модуль LoRa на 433 МГц, также OLED -дисплей
0,96" и LoRa SMA антенна.
Основой платы являются чипы ESP32 PICO-D4 и USB в TTL преобразователь
CP2104 также добавлен контроллер заряда TP4054

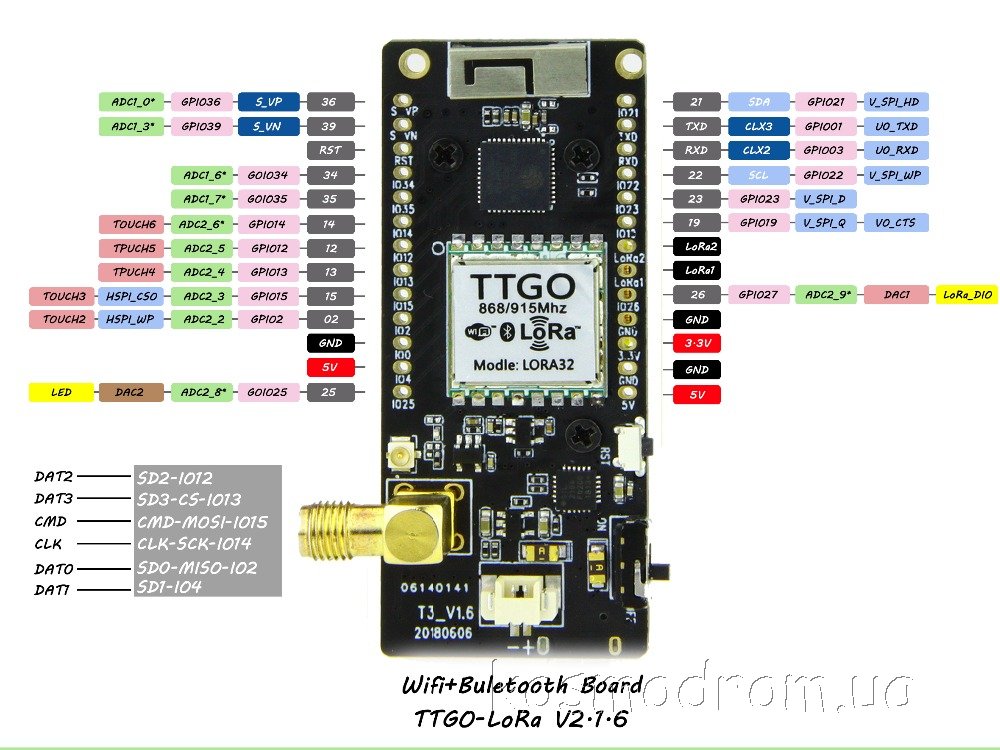

LORA pin: 26, 23, 18, 5, 27, 19
Характеристики:
Рабочее напряжение: 1,8 ~ 3,7 В
Допустимый ток: 10 ~ 14 мА
Флэш-память: 4 МБ
USB в TTL: CP2104
3D антенна
Антенна LoRa с SMA разъемом
Слот MicroSD
Ток передачи:
120 мА @ + 20 дБм
90mA @ + 17dBm
29mA @ + 13dBm
Рабочая частота: 433 МГц
Мощность передачи: + 20dBm
Чувствительность приема:-
139dBm @ LoRa & 62,5 Khz & SF = 12 и 146bps
-136dBm @ LoRa & 125Khz & SF = 12 и 293bps
-118dBm @ LoRa & 125Khz & SF = 6 & 9380bps
-123dBm @ FSK и 5 кГц и 1,2 Кбит/с
Погрешность частоты: +/-15 кГц
FIFO: 64 байт
Режим модуляции: FSK,GFSK,MSK,GMSK,LoRa TM,OOK
Интерфейс: SPI
Ток сна: 0.2uA @ Sleep
1.5uA @ IDLE
Рабочая температура:-40...+85 С
Антенна SMA
TP4054
|
