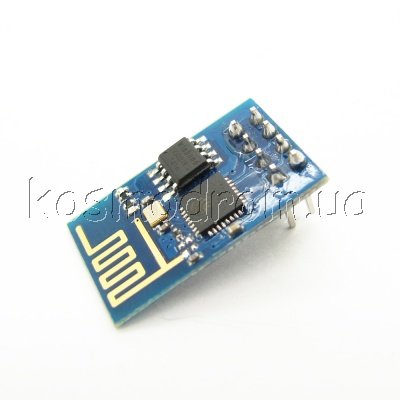

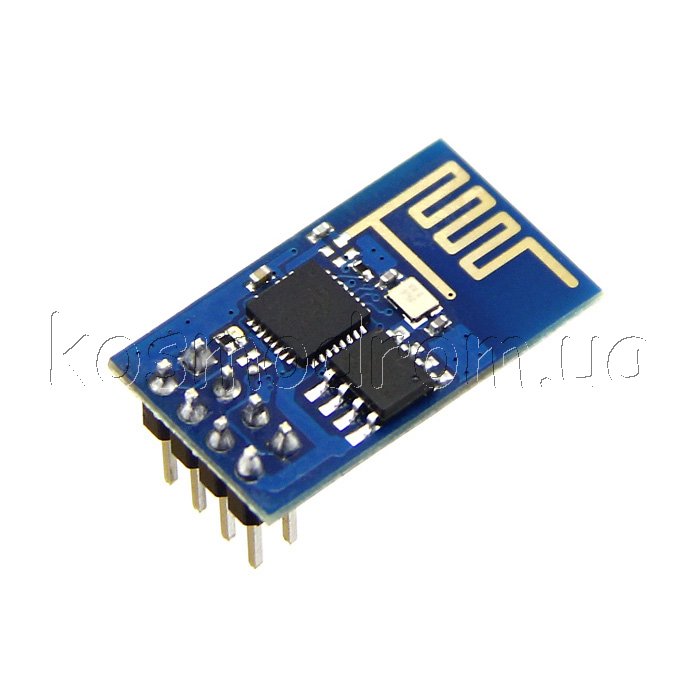

Модуль ESP8266
Serial WIFI в своем роде уникальный. Микросхема ESP8266 представляет
собой не только беспроводный приемо-передатчик по стандарту Wi-Fi но
и полноценный микроконтроллер. Можно воспользоваться уже встроенной
прошивкой и с помощью модуля по интерфейсу SDIO 2.0, SPI, UART вести
передачу данных. Более продвинутые разработчики могут загрузить в
кристалл свою прошивку и модуль станет полностью автономным
беспроводным устройством.

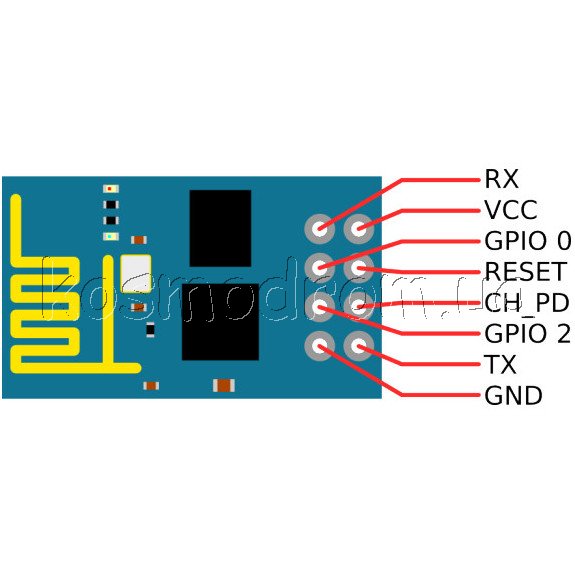

Для подключения в схему этого модуль нужно подключить питание на VCC
и GND, на TX и RX соответствующие вывода UART принимающего
устройства, помните, что RX соединяется с TX, а TX с RX) и CH_PD.
Технические
характеристики:
Поддерживаемые стандарты WI-FI: 802.11 b / g / n.
Поддержка Antenna Diversity (Разнесённый приём)
Встроенный температурный датчик
Поддерживаемы типы шифрования:WEP, WPA, WPA2.
Встроенный TCP/IP стек протокола
Поддерживаемые режимы работы: Клиент(STA), Точка доступа(AP),
Клиент+Точка доступа(STA+AP).
Напряжение питания 1.7..3.6 В.
Встроенный PLL и система управления питанием
Потребляемый ток: до 215мА в зависимости от режима работы.
Количество GPIO: 16. Доступно 6, а так же UART.
Процессор 32-bit с низким энергопотреблением
Потребление в режиме ожидания DTIM3 0.86mA, Deep sleep 10uA
STBC, 1×1 MIMO, 2×1 MIMO
Время "просыпания" и передачи пакета < 2ms
A-MPDU & A-MSDU aggregation
Внешняя Flash память размером 512кб. Часть используется для данных,
часть - для кода.
RAM данных - 80Клб, RAM инструкций - 32 кб.
Возможность обновления прошивки модуля.
Максимальная дистанция связи 100 метров |
