Модуль WiFI

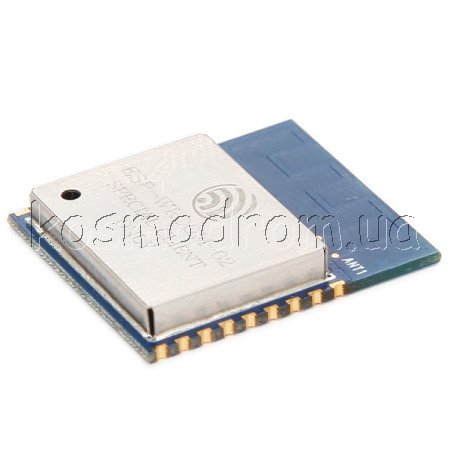

Модуль сконструирован на базе популярного чипсета ESP8266EX. Он относится к схемам с высокой степенью интеграции, благодаря чему число внешних компонентов, необходимых для создания аппликации, ограничено до минимума, что обусловливает небольшие размеры модуля (18x20x3мм). Схема ESP8266EX, также доступная в предложении TME, содержит 32-битовый микроконтроллер Tensilica L106 Diamond с имплементированным стеком протоколов TCP/IP и адресом MAC. Пользователь владеет доступом к его ресурсам. Модуль ESP-WROOM-02, благодаря своей совершенной функциональности и небольшим размерам, является прекрасным компонентом для создания аппликаций, использующих связь WiFi, включая устройства сегмента IoT.

Особенности:
обслуживаемые протоколы WiFi: 802.11b/g/n,
диапазон частот: 2400 MГц - 2483,5 MГц,
доступные интерфейсы: UART/HSPI/I2C/I2S/IR/GPIO/PWM,
4МБ памяти Flash SPI,
встроенный кварцевый резонатор и антенна PCB с КУ порядка 3Dbi,
диапазон напряжения питания: 3,0-3,6 В DC,
среднее потребление тока: 80 мA,
диапазон рабочих температур: -40-125°C,
режим работы: station/softAP/softAP+station,
стандарт шифровки: WPA/WPA2/WEP/TKIP/AES,
актуализация прошивки: UART/OTA/via host
сетевой протокол IPv4, TCP/UDP/HTTP/FTP,
способ конфигурации модуля: команды AT/облако/аппликация iOS/Android,
монтаж: SMD.

Технические характеристики:
Производитель ESPRESSIF
Тип коммуникационного модуля WiFi
Напряжение питания 3...3.6В DC
Размеры 18 x 20 x 3мм
Протокол коммуникации FTP, HTTP, TCP/IP Ver. 4, UDP
Шифрование AES, WPA, WPA2, WPS
Мощность передатчика 20дБм
Монтаж SMD
Частота 2,412-2,484ГГц
Чувствительность приемника b: -91 дБм, g: -75 дБм, n: -72 дБм
Тип сети WiFi
Потребляемый ток TX/RX 170/56мА
Интерфейс: GPIO, I2C, I2S, PWM, SDIO, SPI, UART
