Модуль на основе чипа
ESP8285. ESP8285 является улучшенной заменой ESP8266. Она специально
разработана для носимых устройств.
ESP8285 по своим характеристикам мало чем отличается от своего
предшественника. Главным отличием здесь является увеличенная
flash-память (1 МБ). В основе этого радиомодуля находится 32-разрядный
микроконтроллер Tensilica L106, основная рабочая частота которого
составляет 80 МГц, но существует возможность разгона до 160 МГц. На нем
можно запускать операционную систему реального времени RTOS, что очень
удобно в некоторых приложениях. Еще одной особенностью ESP8285 является
его миниатюрность. Он меньше чем ESP8266, поскольку предназначен главным
образом для носимой электроники.
Основными отличиями являются:
ESP8285 интегрирует 1 Мб Flash в режиме DOUT. В то время как для ESP8266
требуется внешняя флеш память.
ESP8285 имеет два дополнительных контакта GPIO (GPIO9 и GPIO10).
Для компиляции и загрузки прошивки ESP8285 необходимо установить SPI
MODE в режим DOUT, иначе он не сможет работать даже после успешной
загрузки.
В остальном данные чипы аналогичны.

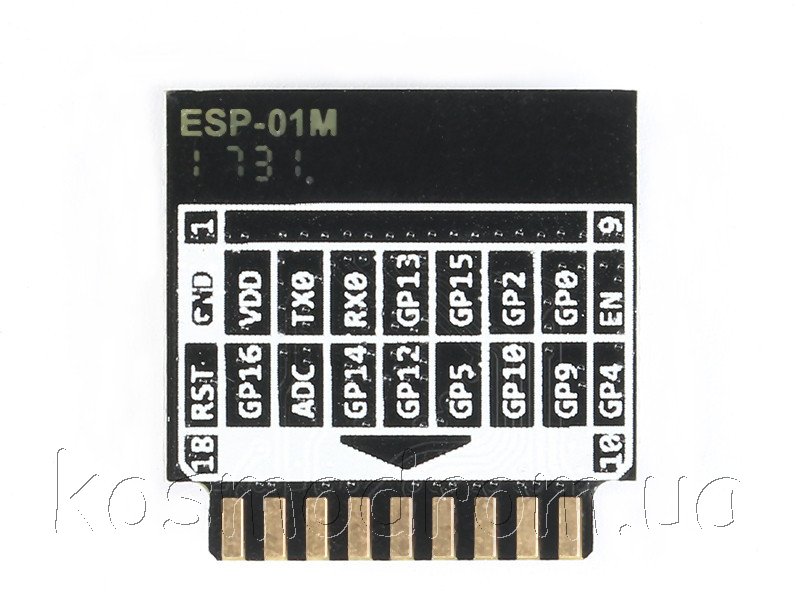

ESP-01M миниатюрный модуль WiFi с размерами 18х18 мм. С ультранизким
потреблением и встроенной 1MByte Flash памятью.
ESP-01M может широко использоваться в различных сетях, для домашней
автоматизации, промышленного беспроводного управления, носимых
электронных продуктов, беспроводного оборудования для определения
местоположения, сигналов беспроводной системы позиционирования и
другогих интернет-приложений. Идеальное решение для сетевых приложений.
Особенности:
Поддержка UART / GPIO / PWM / ADC
Потребление в спящем режиме 20uA
Встроенный стек протокола lwIP
Поддерживает режим STA / AP / STA + AP - Поддержка технологии Smart
Config / AirKiss
Скорость UART до 4 Мбит/с
Стандартные AT-команды могут использоваться с высокой скоростью
Поддержка удаленного обновления прошивки (FOTA)
Форм-фактор: DIP-18

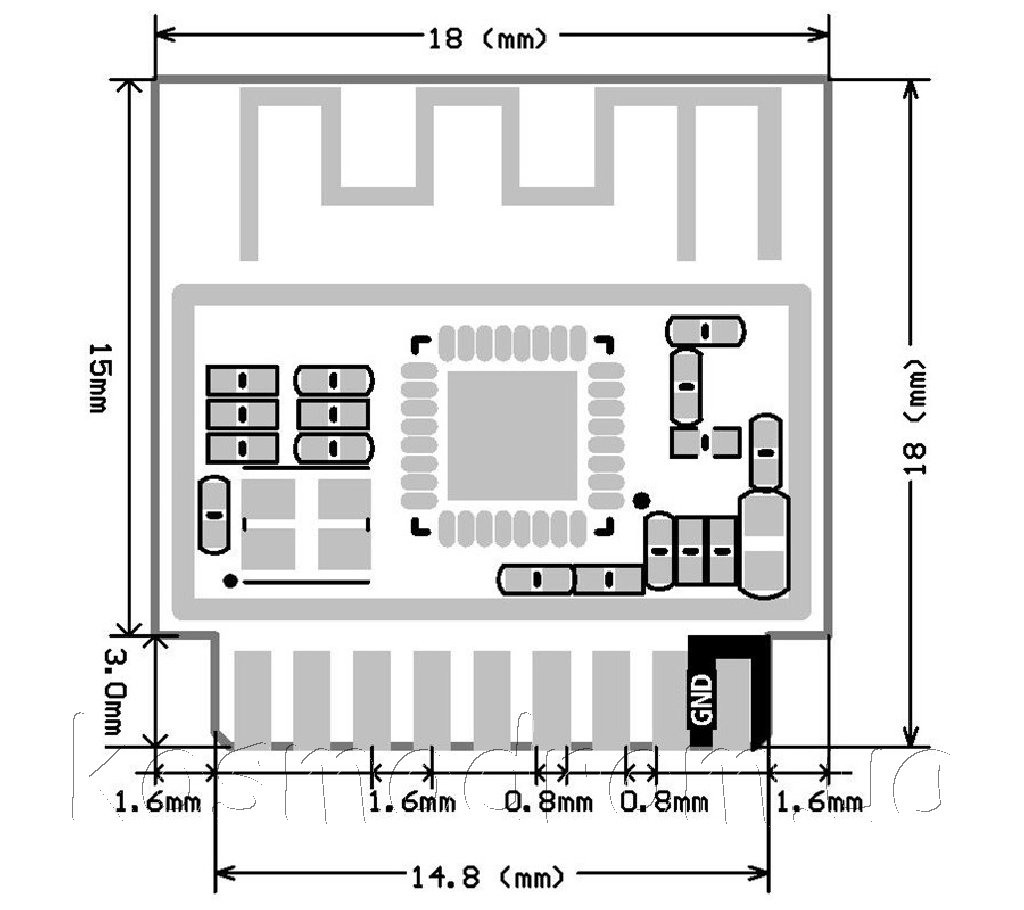

Размеры: 18x18x2.8 мм.
SPI Flash: встроенная 1MByte
Интерфейс: UART / GPIO / PWM / АЦП
Порты I/O: 11
UART Baudrate: 300-4608000 бит / с, по умолчанию 115200
Диапазон частот: 2412-2484 МГц
Антенна: антенна PCB, 2dBi
Мощность передачи:
802.11b: 16 ± 2 дБм (@ 11 Мбит / с)
802.11g: 14 ± 2 дБм (при 54 Мбит / с)
802.11n: 13 ± 2 дБм (@ HT20, MCS7)
Чувствительность приема:
CCK, 1 Мбит / с: -90 дБм
CCK, 11 Мбит / с: -85 дБм
6 Мбит / с (1/2 BPSK): -88 дБм
54 Мбит / с (3/4 64-QAM): -70 дБм
HT20, MCS7 (65 Мбит / с, 72,2 Мбит / с): -67 дБм
Характеристики:
Потребление:
Непрерывная передача => Средняя: ~ 71 мА
Пик: 300 мА
Сон: ~ 20 мА
Напряжение питания: 3...3,6 В.
Рабочая температура: -20...85 С |
