FM-тюнер

Встраиваемый FM тюнер построен на базе отлично зарекомендовавшей себя микросхемы, с малой потребляемой мощностью для мобильных устройств QN8035 фирмы Quintic. Тюнер имеет отличные параметры: чувствительность в режиме приема моносигнала - 1 мкВ, в режиме приема стереосигнала - 8 мкВ.

Качественный прием FM-сигнала может быть осуществлен даже на небольшой отрезок провода. Коэффициент искажений при воспроизведении составляет всего 0,03%. На модуле установлен стерео УНЧ с выходной мощностью 3 Вт на канал. Тюнер будет незаменим для качественного приема при большом удалении от радиостанций. Он также является отличным выбором в качестве FM  тюнера для изготовления мультимедийного комплекса своими руками.

Для обработки принятого сигнала используется цифровой процессор обработки сигналов (DSP – Digital Signal Processor), который в режиме реального времени реализует различные алгоритмы преобразований этого сигнала для обеспечения максимального качества на звуковом выходе.

Соответственно, большинство этих характеристик в части приема FM-сигнала переносятся на радиоприемник.

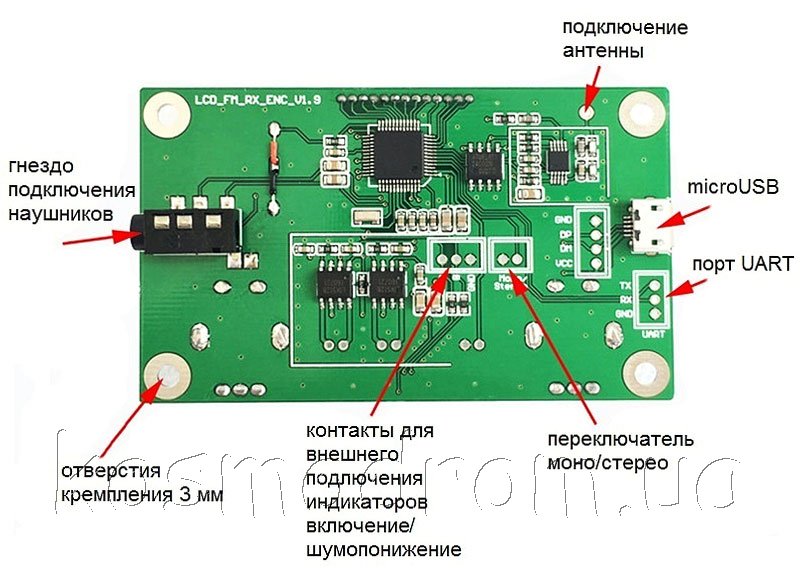

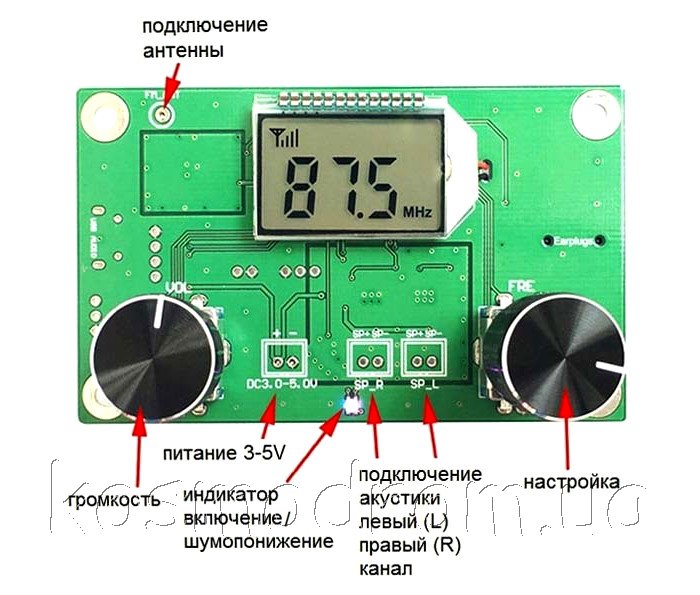

Кроме однокристального приемника, на плате тюнера, которая имеет размер 45×75 мм, установлены еще несколько микросхем с необходимой обвеской и другие элементы:
микроконтроллер широкого применения с низким энергопотреблением, который используется для подачи команд на приемник, считывания информации с приемника, вывода информации на дисплей, индикации режимов;
внешняя энергонезависимая память для микроконтроллера;
два усилителя низкой частоты по 3 Вт каждый;
два валкодера для управления частотой приема, громкостью и некоторыми режимами работы приемника;
разъем mini-Jack 3.5 мм для подключения наушников, активных колонок или внешнего усилителя;
разъем USB, который используется для питания тюнера от адаптера с напряжением 5В, а также для использования модуля в качестве внешней звуковой карты для подключенного к разъему USB компьютера.

Особенности:
покрытие всего диапазона FM-вещания, от 87 МГц до 108 МГц;
de-emphasis (снижение частотных предыскажений передатчика) 50/75 мкс; для Европы принято 50 мкс;
напряжение питания от 3 до 5 В, имеется встроенный стабилизатор;
малое типичное потребление тока, около 13 мА;
прекрасная чувствительность – не хуже 1.5 мкВ EMF;
отношение сигнал/шум 63 дБ для стереосигнала;
нелинейные искажения 0.03%;
встроенное интегрированное адаптивное шумоподавление;
разделение каналов 45 дБ;
аппаратные регуляторы уровня выходного сигнала каждого канала;
интерфейс I2C.

Характеристики:
Напряжение питания: 3...5 В
Чувствительность в режиме моно: 1 мкВ
Чувствительность в режиме стерео: 8 мкВ
Частота приема: 87...108 МГц
Разделение L/R канала: 45 дБ
Диапазон воспроизводимых частот, 50...18000 Гц
Максимальная выходная мощность: 2х3 Вт
Размер окна дисплея: 25х15 мм
Диапазон рабочих температур: -25... 60 С
Размеры: 75х45х15 мм
